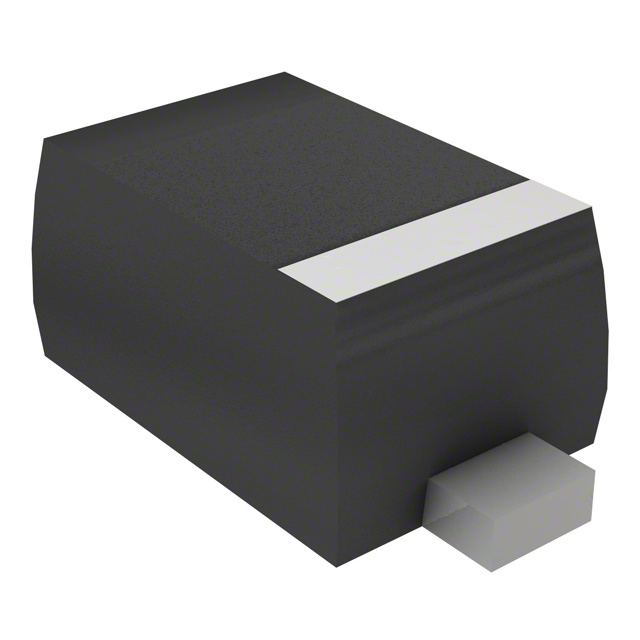

1SV281(TPH3,F)

产品分类: 变容二极管
厂牌: TOSHIBA
产品描述: 10V 0.0000087uF 独立式 C1/C4 2 SOD-523-2 贴片安装 1.2mm*800μm*600μm
供应商型号: 1SV281(TPH3,F)
供应商: 国内现货
标准整包数: 4000
TOSHIBA 变容二极管 1SV281(TPH3,F)

1SV281(TPH3,F)概述

    1SV281 变容二极管技术手册

    1. 产品简介


    1SV281 变容二极管是一种由东芝公司生产的硅基外延平面型变容二极管。这种二极管主要用于V/UHF频段的电压控制振荡器(VCO)。它具有高电容比和低串联电阻的特点,非常适合用于小型调谐器的应用场合。

    2. 技术参数


    - 绝对最大额定值
    - 反向电压 (VR): 10V
    - 结温 (Tj): 125°C
    - 存储温度范围 (Tstg): -55至125°C
    - 电气特性
    - 反向电压 (VR): 反向电流 (IR = 1 μA): 10V
    - 反向电流 (IR): 反向电压 (VR = 10 V): 最大值为3nA
    - 电容 (C1V): 反向电压 (VR = 1 V), 频率 (f = 1 MHz): 15pF至17pF
    - 电容 (C4V): 反向电压 (VR = 4 V), 频率 (f = 1 MHz): 7.3pF至8.7pF
    - 电容比 (C1V / C4V): 1.8至2.0
    - 串联电阻 (rs): 反向电压 (VR = 1 V), 频率 (f = 470 MHz): 最小值为0.28Ω,最大值为0.5Ω

    3. 产品特点和优势


    1SV281 变容二极管具有以下显著特点:
    - 高电容比: 电容比 C1V / C4V 达到2.0,这使得它在调谐应用中能够提供更宽的工作范围。
    - 低串联电阻: 典型值为0.28Ω,有助于减少信号传输过程中的能量损失。
    - 可靠性高: 在规定的温度范围内工作时,可以保证稳定可靠的表现。
    这些特性使1SV281非常适合用于需要高精度和稳定性的射频电路,尤其是在调谐器和VCO的设计中。

    4. 应用案例和使用建议


    应用场景:
    1. V/UHF频段调谐器:由于其高电容比和低串联电阻,这款二极管非常适合于V/UHF频段的调谐器应用。
    2. 电压控制振荡器(VCO):它可以用于频率可调的振荡器,特别是在需要高精度频率调整的应用中。
    使用建议:
    - 设计时要注意反向电压和电流的限制,以确保长期可靠运行。
    - 为了获得最佳性能,应该将工作温度控制在25°C左右。
    - 在高频应用中,考虑到串联电阻的影响,尽量选择合适的工作条件以减少信号损耗。

    5. 兼容性和支持


    兼容性:
    1SV281 变容二极管与大多数标准的射频设备和模块兼容,可以直接替换其他品牌的相关产品,而无需更改电路设计。
    支持和维护:
    东芝公司提供了详细的技术文档和应用指南,帮助用户更好地理解和使用该产品。如果遇到任何问题,可以通过官方渠道联系技术支持团队获取帮助。

    6. 常见问题与解决方案


    | 问题描述 | 解决方法 |

    | 反向电压过高导致击穿 | 确保反向电压不超过10V,且持续时间不宜过长。 |
    | 信号失真严重 | 检查电路布局,确保串联电阻尽可能小,以减少信号损耗。 |
    | 无法达到预期电容值 | 检查实际工作电压是否正确,同时考虑工作频率对电容值的影响。 |

    7. 总结和推荐


    1SV281 变容二极管是一款高性能的硅基外延平面型变容二极管,适用于各种射频电路,特别是V/UHF频段的调谐器和VCO应用。其高电容比和低串联电阻使其在市场上具有较强的竞争力。尽管在使用过程中需要注意一定的温度和电流限制,但通过合理的设计和操作,该产品能够展现出卓越的性能和稳定性。因此,我强烈推荐在射频电路设计中使用1SV281变容二极管。

1SV281(TPH3,F)参数

参数
Vr-反向电压 10V
二极管电容 0.0000087uF
不同 Vr,F 时的 Q 值 -
电容比条件 C1/C4
配置 独立式
电容比 2
长*宽*高 1.2mm*800μm*600μm
通用封装 SOD-523-2
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

1SV281(TPH3,F)厂商介绍

东芝(TOSHIBA)是一家日本跨国企业,成立于1875年,总部位于东京。东芝主要从事电子、能源和基础设施领域的业务,其产品和技术广泛应用于多个行业。

主营产品分类:
1. 电子:包括笔记本电脑、电视、空调、冰箱等家用电器,以及半导体、存储设备等电子产品。
2. 能源:涉及核能、太阳能、风能等可再生能源的开发和应用。
3. 基础设施:包括电力系统、交通系统、水处理系统等基础设施建设。

应用领域:
1. 工业:自动化设备、工业机器人等。
2. 医疗:医疗影像设备、诊断设备等。
3. 交通:铁路、地铁、汽车等交通工具的电子系统。
4. 通信:通信基站、数据中心等通信设施。

东芝的优势:
1. 技术创新:东芝在电子、能源和基础设施领域拥有强大的研发能力,不断推出创新产品和技术。
2. 品牌影响力:作为一家历史悠久的跨国企业,东芝在全球享有较高的知名度和信誉。
3. 多元化业务:东芝的业务覆盖多个领域,能够为客户提供一站式解决方案。
4. 国际化布局:东芝在全球设有多个分支机构,能够更好地服务全球客户。
