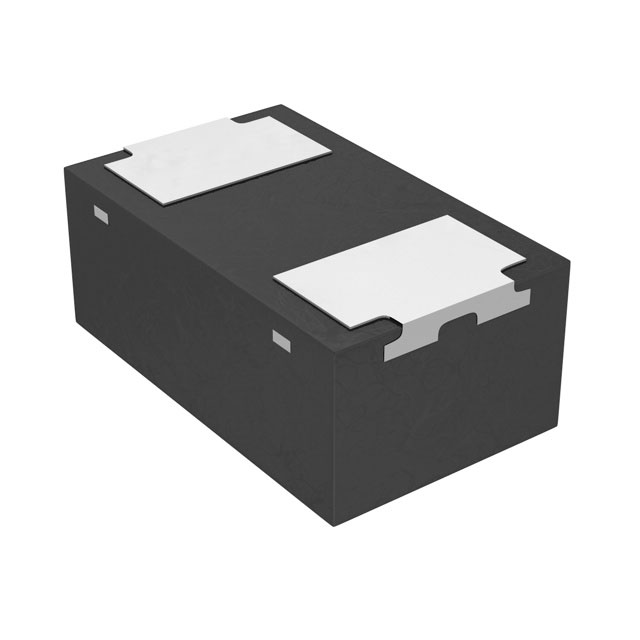

BB182LX,315

产品分类: 变容二极管
厂牌: NXP SEMICONDUCTORS
产品描述: 32V 0.00000289uF 22 SOD-2 贴片安装
供应商型号: CY-BB182LX,315
供应商: Avnet
标准整包数: 1
NXP SEMICONDUCTORS 变容二极管 BB182LX,315

BB182LX,315概述

    BB182LX VHF Variable Capacitance Diode 技术手册

    1. 产品简介


    BB182LX 是一款采用平面工艺制造的可变电容二极管,封装形式为超小型无引脚表面贴装器件(SOD882T)。该产品通过滑动匹配和直接匹配装配(DMA)工艺实现了优异的匹配性能。
    主要功能和应用领域:
    - 高线性度
    - 卓越的匹配精度至2% DMA
    - 超小型无引脚SMD封装
    - 典型值:Cd(28V) = 2.7 pF;Cd(1V)到Cd(28V)比率为22
    - 低串联电阻
    该产品主要用于电压控制振荡器(VCO)及VHF电视调谐器的电子调谐,工作频率范围可达160 MHz。

    2. 技术参数


    以下是BB182LX的主要技术参数和电气特性:
    | 参数 | 描述 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | VR | 反向电压 32 | V |
    | IF | 正向电流 20 | mA |
    | Tstg | 存储温度范围 | -55 150 | °C |
    | Tj | 结温范围 | -55 125 | °C |
    | IR | 反向电流 10 | nA |
    | rs | 串联电阻 1.0 Ω |
    | Cd | 二极管电容 52 | 62 | pF |
    | Cd(28V) | 反向电压为28V时的二极管电容 | 2.48 | 2.7 | 2.89 | pF |
    | Cd(1V)/Cd(28V) | 二极管电容比率(1V至28V) | 20.6 | 22

    3. 产品特点和优势


    BB182LX具有以下显著特点和优势:
    - 高线性度:保证在宽动态范围内具有稳定的电容变化,适用于精密频率控制电路。
    - 精确匹配:通过DMA技术实现电容匹配误差小于2%,提高电路的整体稳定性和可靠性。
    - 超小型封装:尺寸仅为1.0 x 0.6 x 0.4 mm,适合空间受限的应用。
    - 低串联电阻:有利于降低功耗,提升效率。
    这些特点使得BB182LX在VCO和电视调谐器中具有广泛的适用性,尤其适用于需要高性能和高稳定性的场合。

    4. 应用案例和使用建议


    BB182LX 主要应用于电压控制振荡器(VCO)及VHF电视调谐器中,具体应用案例包括:
    - VCO设计:利用其高线性度和稳定电容值,提供精准的频率调整能力。
    - VHF电视调谐器:确保调谐器在不同频率下具有优良的调谐性能。
    使用建议:
    - 在设计中应考虑散热问题,特别是在高温环境下,确保结温不超过125°C。
    - 尽可能避免反向电压超过32V,以减少反向电流带来的损耗。
    - 鉴于其小尺寸,建议使用自动贴片机进行安装,以确保良好的焊接质量和稳定性。

    5. 兼容性和支持


    BB182LX 支持与其他标准SOD882T封装的电子元器件兼容。NXP提供了全面的技术支持和售后服务,用户可通过官方渠道获取相关技术支持。

    6. 常见问题与解决方案


    根据技术手册中的描述,用户可能会遇到以下问题及对应的解决方案:
    - 问题1:如何确定正确的反向电压?
    - 解决方案:查阅手册中的反向电压范围,通常应在32V以下,根据具体应用场景选择合适的电压。

    - 问题2:如何处理温度变化对电容的影响?
    - 解决方案:在设计电路时应考虑到温度系数的影响,选用适当的补偿措施来抵消温度引起的电容变化。

    7. 总结和推荐


    综上所述,BB182LX是一款高性能、高可靠性的VHF可变电容二极管。其独特的高线性度、精确匹配和超小型封装使其在众多应用场景中表现出色。无论是用于精密频率控制还是高频调谐系统,BB182LX都是一个值得信赖的选择。
    推荐指数:★★★★☆
    总的来说,如果您的项目需要高精度和高稳定性,且对空间有一定限制,则强烈推荐使用BB182LX。

BB182LX,315参数

参数
不同 Vr,F 时的 Q 值 -
电容比条件 -
配置 -
电容比 22
Vr-反向电压 32V
二极管电容 0.00000289uF
1.05mm(Max)
650μm(Max)
360μm(Max)
通用封装 SOD-2
安装方式 贴片安装
零件状态 停产
包装方式 散装,卷带包装

BB182LX,315厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

BB182LX,315数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 变容二极管 NXP SEMICONDUCTORS BB182LX,315 BB182LX,315数据手册

BB182LX,315封装设计

查看详情并下载
Symbol
Footprint
3D Model
