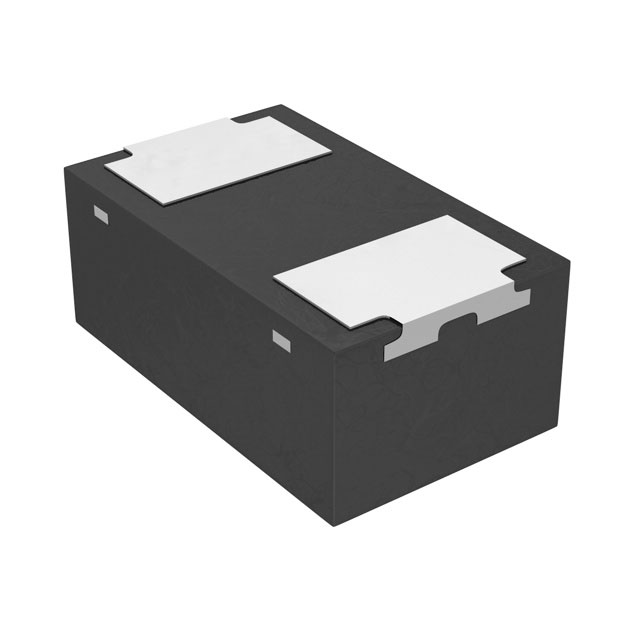

BB202LX,315

产品分类: 变容二极管
厂牌: NXP SEMICONDUCTORS
产品描述: 6V 0.0000112uF 2.5 SOD-2 贴片安装
供应商型号: Q-BB202LX,315
供应商: 期货订购
标准整包数: 1
NXP SEMICONDUCTORS 变容二极管 BB202LX,315

BB202LX,315概述

    电子元器件技术手册:BB202LX 可变电容二极管

    1. 产品简介


    BB202LX 是一种采用平面技术制造的可变电容二极管,封装形式为 SOD882T 超小型无引脚塑料表面贴装(SMD)封装。BB202LX 主要用于需要高精度控制电容值的应用场景,如电压控制振荡器(VCO)、FM收音机调谐以及作为Philips调谐IC(如TEA5764、TEA5767和TEA5768)的参考VCO变容二极管。

    2. 技术参数


    BB202LX 的主要技术规格和性能参数如下:
    - 封裝尺寸:1.0 x 0.6 x 0.4 mm
    - 最大反向电压(VR):6V
    - 最大正向电流(IF):10mA
    - 存储温度范围(Tstg):-55°C 到 +85°C
    - 工作温度范围(Tj):-55°C 到 +85°C
    - 反向漏电流(IR):
    - VR = 6V时:10 nA(25°C),100 nA(85°C)
    - 系列电阻(rs):典型值 0.35Ω(f = 100 MHz,25°C)
    - 电容值(Cd):
    - VR = 0.2V时:28.2 pF 至 33.5 pF
    - VR = 2.3V时:7.2 pF 至 11.2 pF
    - 电容比(C):2.5(f = 1 MHz)

    3. 产品特点和优势


    BB202LX 拥有以下几个显著的特点和优势:
    - 非常陡峭的C-V曲线:保证电容值的变化响应速度快且稳定。
    - 超小无引脚封装:适用于紧凑设计和高密度集成。
    - 低串联电阻:有助于降低功耗和提高效率。
    - 精确的电容值:不同电压下的电容值变化大,能够提供精准的电容调节能力。

    4. 应用案例和使用建议


    - 电压控制振荡器(VCO):通过改变外加电压实现频率调节,常用于通信系统。
    - FM收音机调谐:作为调谐电路的核心组件,确保良好的音频质量。
    - Philips调谐IC:作为参考VCO变容二极管,为Philips调谐IC提供准确的频率控制。
    使用建议:
    - 在使用过程中需注意散热,以防止过高的温度影响电容值稳定性。
    - 确保连接线缆尽可能短,以减少寄生电容对性能的影响。
    - 建议进行严格的温度测试,以确保在不同温度下的性能稳定。

    5. 兼容性和支持


    BB202LX 与主流调谐IC(如TEA5764、TEA5767和TEA5768)高度兼容,适用于多种移动和平板平台。NXP Semiconductors 提供全面的技术支持和售后服务,包括设计咨询和技术文档。

    6. 常见问题与解决方案


    - 问题1:如何测量BB202LX的反向电流?
    - 解决方案:使用高精度万用表,在室温下施加6V反向电压进行测量。
    - 问题2:如何避免过热?
    - 解决方案:设计合理的散热结构,并在高温环境下进行温度补偿。

    7. 总结和推荐


    综上所述,BB202LX 可变电容二极管具有出色的性能和广泛应用前景。它在电压控制振荡器、FM收音机调谐等领域表现出色,尤其适合高精度要求的应用场合。NXP Semiconductors 提供的优质支持和服务进一步增强了其市场竞争力。因此,强烈推荐在相关项目中选用BB202LX作为核心电子元器件。

BB202LX,315参数

参数
配置 -
电容比 2.5
Vr-反向电压 6V
二极管电容 0.0000112uF
不同 Vr,F 时的 Q 值 -
电容比条件 -
1.05mm(Max)
650μm(Max)
360μm(Max)
通用封装 SOD-2
安装方式 贴片安装
零件状态 停产
包装方式 散装,卷带包装

BB202LX,315厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。
