1SV279,H3F

产品分类: 变容二极管
厂牌: TOSHIBA
产品描述: 15V 0.0000065uF C2/C10 2.5 贴片安装 1.2mm*800μm*600μm
供应商型号: 264-1SV279H3FTR-ND
供应商: Digi-Key
标准整包数: 4000

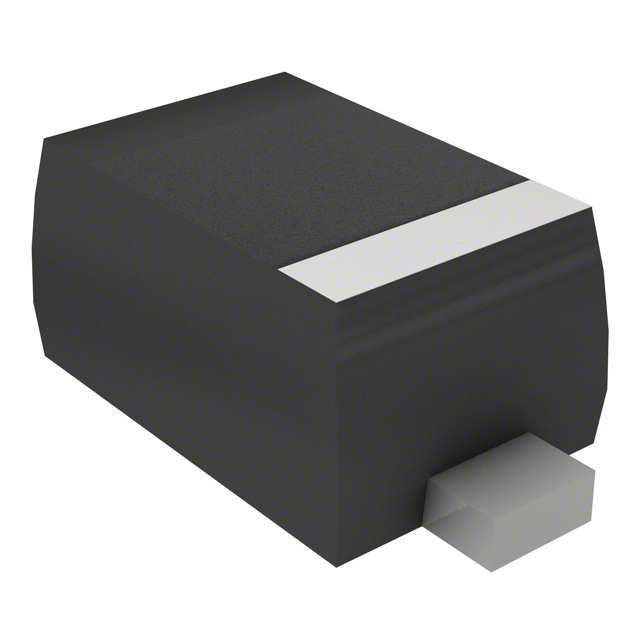

TOSHIBA 变容二极管 1SV279,H3F

1SV279,H3F概述

    1SV279 Variable Capacitance Diode 技术手册解析

    产品简介


    1SV279 是一款由东芝公司生产的可变电容二极管,属于硅外延平面型器件。这类二极管主要用于频率调制和解调应用中,如 V/UHF 带无线电振荡器 (VCO)。它们具有高电容比、低串联电阻等特点,适合用于小型调谐器设计。

    技术参数


    1SV279 的主要技术规格如下:
    - 反向电压(VR):最大值为 15V
    - 反向电流(IR):在 15V 反向电压下,典型值为 3nA
    - 电容(C2V):在 2V 和 1MHz 频率下,典型值为 15pF
    - 电容(C10V):在 10V 和 1MHz 频率下,典型值为 6pF
    - 电容比(C2V/C10V):典型值为 2.5
    - 串联电阻(rs):在 5V 和 470MHz 频率下,典型值为 0.2Ω
    工作环境参数如下:
    - 结温(Tj):最高可达 125℃
    - 存储温度范围(Tstg):从 -55℃ 到 125℃

    产品特点和优势


    1SV279 的主要特点包括:
    - 高电容比:2.5(典型值),适用于高频调制需求。
    - 低串联电阻:0.2Ω(典型值),能够降低信号损耗。
    - 可靠性:即使在极端条件下使用,也能保证较高的稳定性。
    这些特性使得 1SV279 在 V/UHF 带无线电振荡器和其他调谐电路中表现出色,尤其是在需要高精度和稳定性的场合。

    应用案例和使用建议


    1SV279 主要应用于 V/UHF 带无线电振荡器(VCO)。以下是一些具体的应用场景及使用建议:
    - 调谐电路:利用其高电容比和低串联电阻特性,可以实现精确的频率调整。
    - 射频模块:适用于需要高精度频率控制的应用。

    建议用户在设计时考虑到散热问题,并确保在安全的工作温度范围内使用该器件。此外,应定期检查器件的状态以确保长期稳定性。

    兼容性和支持


    1SV279 可以与其他标准射频组件兼容,如匹配网络元件。东芝公司提供了详细的可靠性手册和数据表,帮助用户更好地了解和管理器件的使用条件。客户也可以联系东芝销售代表获取更多技术支持。

    常见问题与解决方案


    根据手册中的常见问题列表,以下是几个可能遇到的问题及其解决方案:
    - 问题:过高的反向电压可能导致器件损坏。
    解决方案:请确保不超过 15V 的最大反向电压。
    - 问题:长时间工作导致性能下降。
    解决方案:建议在超过正常工作温度范围的情况下采取适当的安全措施,并参照东芝半导体可靠性手册进行设计。

    总结和推荐


    综上所述,1SV279 可变电容二极管是一款高度可靠且高性能的器件,特别适合于 V/UHF 带无线电振荡器和类似应用。它的高电容比和低串联电阻使其在许多高频应用中表现优异。强烈推荐在需要高精度和稳定性的项目中使用此产品,并遵循手册中的建议以确保最佳效果。

1SV279,H3F参数

参数
不同 Vr,F 时的 Q 值 -
电容比条件 C2/C10
配置 -
电容比 2.5
Vr-反向电压 15V
二极管电容 0.0000065uF
长*宽*高 1.2mm*800μm*600μm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

1SV279,H3F厂商介绍

东芝(TOSHIBA)是一家日本跨国企业,成立于1875年,总部位于东京。东芝主要从事电子、能源和基础设施领域的业务,其产品和技术广泛应用于多个行业。

主营产品分类:
1. 电子:包括笔记本电脑、电视、空调、冰箱等家用电器,以及半导体、存储设备等电子产品。
2. 能源:涉及核能、太阳能、风能等可再生能源的开发和应用。
3. 基础设施:包括电力系统、交通系统、水处理系统等基础设施建设。

应用领域:
1. 工业:自动化设备、工业机器人等。
2. 医疗:医疗影像设备、诊断设备等。
3. 交通:铁路、地铁、汽车等交通工具的电子系统。
4. 通信:通信基站、数据中心等通信设施。

东芝的优势:
1. 技术创新:东芝在电子、能源和基础设施领域拥有强大的研发能力,不断推出创新产品和技术。
2. 品牌影响力:作为一家历史悠久的跨国企业,东芝在全球享有较高的知名度和信誉。
3. 多元化业务:东芝的业务覆盖多个领域,能够为客户提供一站式解决方案。
4. 国际化布局:东芝在全球设有多个分支机构,能够更好地服务全球客户。

1SV279,H3F数据手册

厂牌 PDF简要描述 下载
TOSHIBA 变容二极管 TOSHIBA 1SV279,H3F 1SV279,H3F数据手册

1SV279,H3F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ $ 0.0704 ¥ 0.589
8000+ $ 0.0634 ¥ 0.5309
12000+ $ 0.0597 ¥ 0.4994
20000+ $ 0.0595 ¥ 0.4978
28000+ $ 0.0559 ¥ 0.4678
库存: 4000
起订量: 4000 增量: 1
交货地:
最小起订量为:4000
合计: ¥ 2356
