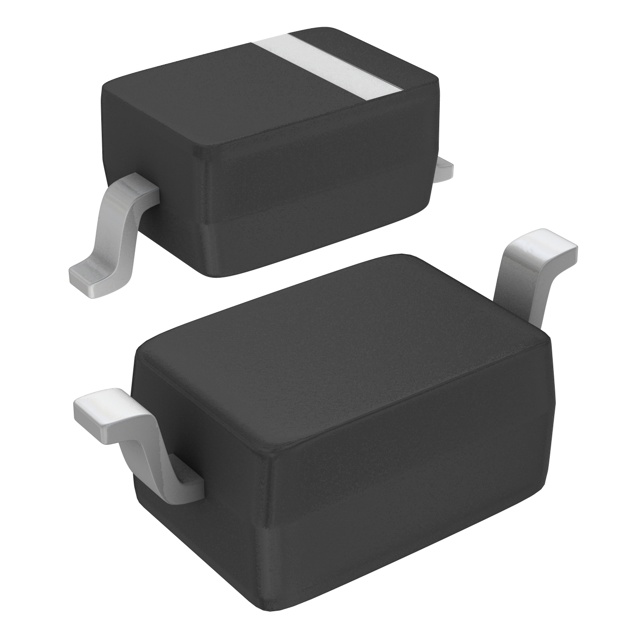

1SV229TPH3F

产品分类: 变容二极管
厂牌: TOSHIBA
产品描述: 15V 0.0000065uF 独立式 C2/C10 2.5 USC-2 贴片安装 1.7mm*1.25mm*900μm
供应商型号: 1SV229TPH3FTR-ND
供应商: Digi-Key
标准整包数: 3000
TOSHIBA 变容二极管 1SV229TPH3F

1SV229TPH3F概述

    1SV229 可变电容二极管技术手册解析

    1. 产品简介


    1SV229 是一款由东芝(TOSHIBA)生产的硅基外延平面型可变电容二极管。这款产品主要用于超高频带无线电调谐电路中,比如电压控制振荡器(VCO)。它的特点是超低串联电阻,适合小型设备的应用。

    2. 技术参数


    - 绝对最大额定值
    - 反向电压 \( VR \): 15 V
    - 结温 \( Tj \): 125 °C
    - 存储温度范围 \( T{stg} \): -55 到 125 °C
    - 电气特性
    - 反向电压 \( VR \)(\( IR \) = 1 μA): 15 V
    - 反向电流 \( IR \)(\( VR \) = 15 V): 3 nA(最大)
    - 容量 \( C \)(\( VR \) = 2 V,\( f \) = 1 MHz): 14 pF 至 16 pF
    - 容量 \( C \)(\( VR \) = 10 V,\( f \) = 1 MHz): 5.5 pF 至 6.5 pF
    - 容量比 \( C2V / C{10V} \): 2.0 至 2.5
    - 串联电阻 \( rs \)(\( VR \) = 5 V,\( f \) = 470 MHz): 0.2 Ω(典型)

    3. 产品特点和优势


    1SV229 的最大亮点是其超低串联电阻(\( rs \) = 0.2 Ω),这使其在高频应用中表现出色。此外,它还具备出色的稳定性,能够在宽温度范围内保持稳定的性能。这些特性使得该产品特别适合应用于需要高频率稳定性的设备,如无线电调谐器。

    4. 应用案例和使用建议


    1SV229 主要用于超高频带无线电调谐电路中,例如 VCO(电压控制振荡器)。为了最大化其性能,设计者应该注意以下几点:
    - 散热管理:由于串联电阻较低,产生的热量较少,但仍需确保良好的散热设计以避免温度过高导致性能下降。
    - 电源稳定性:确保供电电压稳定,避免电压波动对电容变化的影响。
    - 并联阻抗匹配:确保与电容并联的电路阻抗匹配良好,以减少信号反射。

    5. 兼容性和支持


    东芝提供了详尽的技术文档和支持服务,包括可靠性手册、“处理注意事项”和“降额概念及方法”等。此外,东芝建议用户参考其半导体可靠性手册和其他相关技术文档,以确保最佳的设计效果和可靠性。

    6. 常见问题与解决方案


    - 问题:产品过热
    - 解决方法:增加散热片或采用强制风冷措施。
    - 问题:电容变化不稳定
    - 解决方法:检查电源电压和电路设计,确保稳定性和良好的阻抗匹配。

    7. 总结和推荐


    1SV229 是一款专为高频应用设计的高性能可变电容二极管,具有超低串联电阻和出色的温度稳定性。它的主要优点包括卓越的频率稳定性、超低串联电阻以及出色的可靠性。对于需要高精度调谐的应用场合,推荐使用1SV229。

1SV229TPH3F参数

参数
不同 Vr,F 时的 Q 值 -
电容比条件 C2/C10
配置 独立式
电容比 2.5
Vr-反向电压 15V
二极管电容 0.0000065uF
长*宽*高 1.7mm*1.25mm*900μm
通用封装 USC-2
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
