BB439E6327HTSA1

产品分类: 变容二极管
产品描述: Infineon 变容管, 最大反向28V, 最小4.3pF, 最小调谐比5, 2引脚, 1.7mm长, 用于调谐器
供应商型号: UA-BB439E6327HTSA1
供应商: 海外现货
标准整包数: 3000

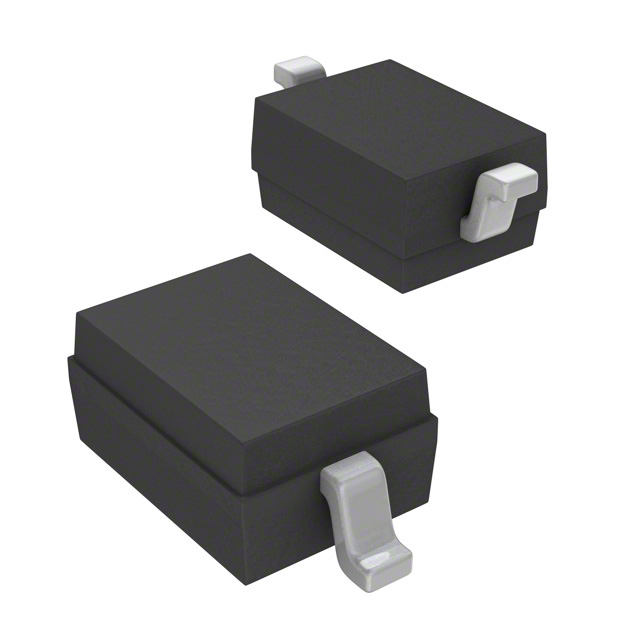

INFINEON TECHNOLOGIES 变容二极管 BB439E6327HTSA1

BB439E6327HTSA1概述

    电子元器件产品技术手册解析:BB439 变容二极管


    本文将对Infineon Technologies AG公司的BB439硅变容二极管进行全面解析,涵盖产品简介、技术参数、产品特点及优势、应用案例与使用建议、兼容性与支持、常见问题与解决方案,最后进行总结与推荐。


    产品简介



    BB439硅变容二极管是一款专为VHF调谐电路应用设计的产品。其主要功能是通过改变外部电压来调整内部电容值,从而实现频率调谐。广泛应用于无线通信、电视接收机等高频电路系统。


    技术参数



    BB439硅变容二极管的关键技术参数如下:
    - 最大额定值:反向电压 \(V_R\) 为28V,峰值反向电压 \(V_{RM}\) 为30V,正向电流 \(I_F\) 为20mA,工作温度范围为\(-55°C \sim 125°C\),存储温度范围为\(-55°C \sim 150°C\)。
    - 直流特性:当反向电压为28V时,反向电流\(I_R\)小于等于20nA(25°C),85°C时不超过200nA。
    - 交流特性:在1MHz频率下,不同反向电压下的电容值:
    - \(V_R = 1V\)时,电容值\(C_T\)典型值为31.5pF;
    - \(V_R = 2V\)时,电容值\(C_T\)典型值为26.5pF;
    - \(V_R = 3V\)时,电容值\(C_T\)典型值为4.3pF;
    - \(V_R = 25V\)时,电容值\(C_T\)典型值为43pF。
    - 电容比:\(V_R = 2V\) 时,\(C_T2/C_T25\)的比值为6~6.9;\(V_R = 3V\) 时,\(C_T3/C_T25\)的比值为5~5.8。
    - 匹配性:\(V_R = 3V\) 和 \(V_R = 25V\)时,电容差值\(\Delta C_T/C_T\)最大为3%。
    - 串联电阻:在100MHz时,串联电阻\(r_S\)典型值为0.35Ω。
    - 优值:在50MHz和200MHz时分别为280和600。


    产品特点和优势



    BB439硅变容二极管的主要优势包括:
    - 高优值:在高频应用中表现出色,适用于需要精确频率调谐的应用场合。
    - 无铅(符合RoHS标准)封装:更环保,适合现代电子产品的需求。
    - 宽工作温度范围:从-55°C到125°C,保证了在极端环境下的可靠运行。

    应用案例与使用建议

    BB439变容二极管特别适用于高频调谐电路的设计,如无线通信和电视接收机。在实际应用中,需要注意合理设置外部电压以确保最佳电容变化范围,避免过高的反向电压导致击穿损坏。


    兼容性和支持



    BB439硅变容二极管采用SOD323封装,易于集成到现有的PCB设计中。厂商提供详尽的技术文档和应用指南,支持用户深入了解产品特性和应用方法。如有任何疑问,可通过Infineon官方网站联系技术支持团队。


    常见问题与解决方案



    - 问题:过高的反向电压可能导致二极管击穿。
    - 解决方案:请确保外部电路设计中施加的电压不超出28V的限制。
    - 问题:低频应用中电容稳定性不佳。
    - 解决方案:考虑增加外部滤波电路以改善稳定性。

    总结与推荐

    综上所述,BB439硅变容二极管以其高优值、宽温区覆盖和环保封装成为一款优秀的高频调谐电路解决方案。对于追求高性能和稳定性的应用场合,强烈推荐使用此款产品。

BB439E6327HTSA1参数

参数
Vr-反向电压 28V
二极管电容 0.000006uF
不同 Vr,F 时的 Q 值 600
电容比条件 C2/C25
配置 -
电容比 8
长*宽*高 1.7mm*1.25mm*850μm
通用封装 SOD
安装方式 贴片安装
零件状态 新设计不推荐
包装方式 卷带包装

BB439E6327HTSA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

BB439E6327HTSA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 变容二极管 INFINEON TECHNOLOGIES BB439E6327HTSA1 BB439E6327HTSA1数据手册

BB439E6327HTSA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
