2SK3844(Q)

产品分类: 场效应管(MOSFET)
厂牌: TOSHIBA
产品描述: 45W(Tc) 20V 4V@1mA 196nC@ 10 V 1个N沟道 60V 5.8mΩ@ 23A,10V 45A 12.4nF@10V TO-220NIS 通孔安装 10mm*4.5mm*15mm
供应商型号: CSJ-ST32254868
供应商: 海外现货
标准整包数: 1

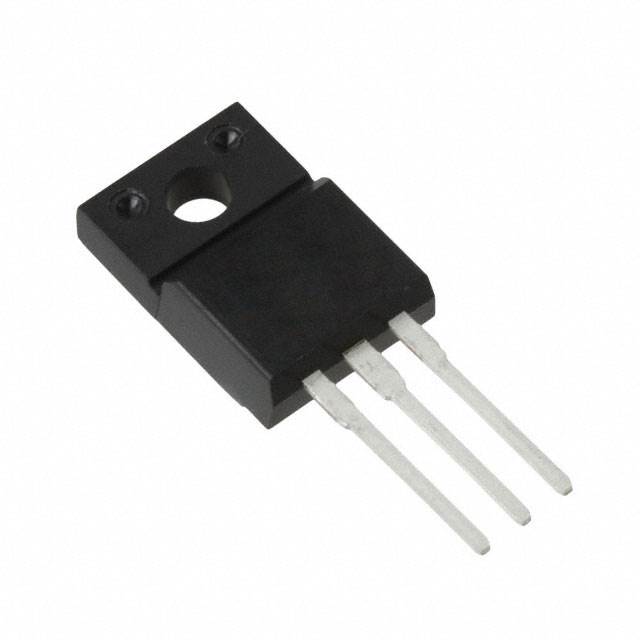

TOSHIBA 场效应管(MOSFET) 2SK3844(Q)

2SK3844(Q)概述


    产品简介


    2SK3844 是东芝(Toshiba)公司生产的一款N沟道增强型场效应晶体管(MOSFET),型号为U-MOSⅢ。这种晶体管适用于开关调节器、DC-DC转换器应用及电机驱动应用等领域。它具有低导通电阻、高增益、低漏电流等特点,适合在高压环境下运行,广泛应用于工业控制、电源管理等场合。

    技术参数


    - 基本参数
    - 漏源电压:VDSS = 60 V
    - 漏极电流(连续):ID = 45 A
    - 最大耗散功率(Tc=25°C):PD = 45 W
    - 单脉冲雪崩能量:EAS = 527 mJ
    - 雪崩电流:IAR = 45 A
    - 重复雪崩能量:EAR = 4.0 mJ
    - 工作温度范围:-55°C 至 +150°C
    - 电气特性
    - 栅泄漏电流:IGSS = ±10 μA
    - 漏极截止电流:IDSS = 100 μA (VDS = 60 V)
    - 击穿电压(栅源):V(BR)DSX = 35 V
    - 栅阈值电压:Vth = 2.0 至 4.0 V
    - 导通电阻:RDS(ON) = 4.1 mΩ (VGS = 10 V, ID = 23 A)
    - 热特性
    - 热阻(通道到外壳):Rth(ch-c) = 2.78°C/W
    - 热阻(通道到环境):Rth(ch-a) = 62.5°C/W

    产品特点和优势


    2SK3844 MOSFET的主要特点是其超低的导通电阻(RDS(ON) = 4.1 mΩ)和高增益(|Yfs| = 63 S),这使得它在开关应用中具有出色的性能。此外,其低漏电流(IDSS = 100 μA)保证了其在待机状态下的能效。这些特性使2SK3844在高效率电源管理和电机驱动应用中表现出色,具有广泛的适用性和竞争力。

    应用案例和使用建议


    2SK3844 MOSFET非常适合用于开关调节器和DC-DC转换器等应用。在这些应用中,其低导通电阻有助于提高转换效率,降低功耗。例如,在设计DC-DC转换器时,可以利用2SK3844的高增益和低漏电流特性来减少热耗散,延长系统寿命。此外,通过选择适当的散热器和电路布局,可以进一步优化其性能。
    使用建议:
    - 确保电路的设计能够将结温保持在安全范围内(≤150°C)。
    - 适当降额使用以延长使用寿命。
    - 在实际应用中,考虑添加适当的保护措施(如瞬态电压抑制二极管)以防止过压冲击。

    兼容性和支持


    2SK3844 MOSFET符合RoHS标准,可广泛应用于各类电子产品。东芝公司提供了详细的可靠性手册和技术支持,用户可以根据需要联系东芝销售代表获取更多信息和支持。

    常见问题与解决方案


    - 问题1:如何避免过热?
    - 解决办法:确保散热器的选择合适,并合理布局电路,以避免热集中。定期检查并确保散热系统的有效性。
    - 问题2:如何处理静电敏感问题?
    - 解决办法:在操作过程中,必须采取防静电措施,如穿戴防静电手套和使用防静电垫。

    总结和推荐


    总体而言,2SK3844 MOSFET是一款高性能、高可靠性的产品,适用于多种高压和高效率应用。其出色的电气特性和广泛的应用范围使其成为市场上极具竞争力的产品。我们强烈推荐该产品给需要高效、高可靠性电力解决方案的设计者和工程师们。

2SK3844(Q)参数

参数
Vds-漏源极击穿电压 60V
Vgs-栅源极电压 20V
Ciss-不同 Vds 时的输入最大电容 12.4nF@10V
通道数量 1
Id-连续漏极电流 45A
最大功率耗散 45W(Tc)
Rds(On)-漏源导通电阻 5.8mΩ@ 23A,10V
配置 独立式
Vgs(th)-栅源极阈值电压 4V@1mA
栅极电荷 196nC@ 10 V
FET类型 1个N沟道
长*宽*高 10mm*4.5mm*15mm
通用封装 TO-220NIS
安装方式 通孔安装
零件状态 停产
包装方式 散装

2SK3844(Q)厂商介绍

东芝(TOSHIBA)是一家日本跨国企业,成立于1875年,总部位于东京。东芝主要从事电子、能源和基础设施领域的业务,其产品和技术广泛应用于多个行业。

主营产品分类:
1. 电子:包括笔记本电脑、电视、空调、冰箱等家用电器,以及半导体、存储设备等电子产品。
2. 能源:涉及核能、太阳能、风能等可再生能源的开发和应用。
3. 基础设施:包括电力系统、交通系统、水处理系统等基础设施建设。

应用领域:
1. 工业:自动化设备、工业机器人等。
2. 医疗:医疗影像设备、诊断设备等。
3. 交通:铁路、地铁、汽车等交通工具的电子系统。
4. 通信:通信基站、数据中心等通信设施。

东芝的优势:
1. 技术创新:东芝在电子、能源和基础设施领域拥有强大的研发能力,不断推出创新产品和技术。
2. 品牌影响力:作为一家历史悠久的跨国企业,东芝在全球享有较高的知名度和信誉。
3. 多元化业务:东芝的业务覆盖多个领域,能够为客户提供一站式解决方案。
4. 国际化布局:东芝在全球设有多个分支机构,能够更好地服务全球客户。

2SK3844(Q)数据手册

厂牌 PDF简要描述 下载
TOSHIBA 场效应管(MOSFET) TOSHIBA 2SK3844(Q) 2SK3844(Q)数据手册

2SK3844(Q)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.0469 ¥ 8.8668
库存: 10
起订量: 48 增量: 1
交货地:
最小起订量为:1
合计: ¥ 8.86
直接购买
加入购物车
