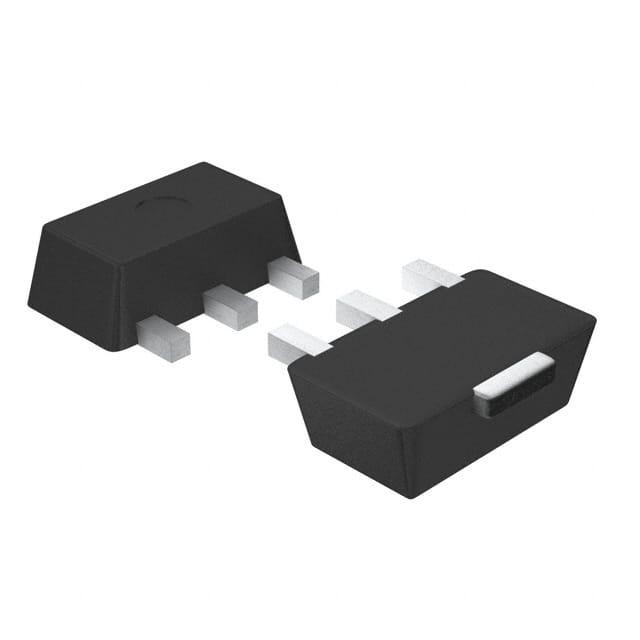

XP162A12A6PR-G

产品分类: 场效应管(MOSFET)
产品描述: 2W(Ta) 12V 1个P沟道 20V 170mΩ@ 1.5A,4.5V 2.5A 310pF@10V SOT-89 贴片安装
供应商型号: 3534780
供应商: 海外现货
标准整包数: 1
TOREX SEMICONDUCTOR 场效应管(MOSFET) XP162A12A6PR-G

XP162A12A6PR-G概述

    XP162A12A6PR-G Power MOSFET 技术手册解读

    产品简介


    XP162A12A6PR-G 是一款P沟道功率MOSFET,具有低导通电阻和超高开关速度的特点。它适用于笔记本电脑、手机、车载电源供应和锂离子电池系统等多种应用场合。这款MOSFET采用SOT-89封装,具备内置栅极保护二极管,确保静电损伤防护。此外,它还符合RoHS标准,环保无铅,适合现代电子产品的需求。

    技术参数


    - 额定电压:Vdss(漏源电压)为-20V。
    - 栅源电压:Vgss(栅源电压)为±12V。
    - 最大连续漏电流:Id(漏极电流)为-2.5A。
    - 脉冲漏电流:Idp(脉冲漏电流)为-10A。
    - 导通电阻:Rds(on)(导通电阻)为0.17Ω @ Vgs=-4.5V,0.3Ω @ Vgs=-2.5V。
    - 热阻:Rth(ch-a)(热阻)为62.5℃/W。
    - 工作温度范围:Tch(结温)为150℃,Tstg(存储温度)为-55℃到150℃。

    产品特点和优势


    - 低导通电阻:在-4.5V和-2.5V的栅源电压下分别具有0.17Ω和0.3Ω的导通电阻,使得电路能够高效运行,降低能耗。
    - 高速开关特性:能够在纳秒级别完成开关转换,提高电路的响应速度。
    - 内置栅极保护二极管:提供静电防护,延长产品寿命。
    - 环保材料:符合RoHS标准,无卤素,无铅,绿色安全。
    - 小尺寸封装:SOT-89封装,适合高密度电路板设计。

    应用案例和使用建议


    - 笔记本电脑:适用于电源管理单元,降低功耗,提高能效。
    - 手机:作为充电管理的关键部件,快速响应充电需求。
    - 车载电源供应:可用于各种车载电子设备,如汽车音响系统。
    - 锂离子电池系统:负责电池充放电控制,确保安全和稳定运行。
    使用建议:
    - 在高电流应用场景中,应合理配置散热措施,避免过热。
    - 避免长时间在高温环境下工作,以防性能下降。
    - 在使用前应确认产品规格符合应用要求,如有特殊需求,建议联系制造商咨询。

    兼容性和支持


    XP162A12A6PR-G MOSFET与其他标准SOT-89封装的电子元器件兼容,可以广泛应用于各种电路设计中。制造商提供了详尽的技术支持和维护服务,确保用户在使用过程中得到及时帮助。

    常见问题与解决方案


    - 问题:栅极电压超出额定值。
    - 解决方案:确保输入电压不超过±12V。
    - 问题:过热导致性能下降。
    - 解决方案:添加适当的散热片或冷却装置,确保器件工作在安全温度范围内。
    - 问题:栅极保护二极管失效。
    - 解决方案:检查电路连接,确保所有接线正确无误。

    总结和推荐


    XP162A12A6PR-G 功率MOSFET以其低导通电阻、高速开关特性、紧凑的封装和内置保护二极管而著称,非常适合多种应用场合。其独特的功能和优势使其在市场上具有显著的竞争优势。建议在需要高效、高响应速度和紧凑封装的应用中优先考虑使用这款MOSFET。

XP162A12A6PR-G参数

参数
Vds-漏源极击穿电压 20V
Vgs(th)-栅源极阈值电压 -
Vgs-栅源极电压 12V
最大功率耗散 2W(Ta)
Rds(On)-漏源导通电阻 170mΩ@ 1.5A,4.5V
通道数量 1
Ciss-不同 Vds 时的输入最大电容 310pF@10V
Id-连续漏极电流 2.5A
FET类型 1个P沟道
栅极电荷 -
配置 独立式
通用封装 SOT-89
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

XP162A12A6PR-G厂商介绍

TOREX Semiconductor(特瑞仕半导体)是一家全球知名的半导体制造商,专注于电源管理IC的研发和生产。公司总部位于日本,拥有强大的研发团队和先进的制造技术。

TOREX Semiconductor的主营产品主要分为以下几类:
1. 电源管理IC:包括DC-DC转换器、LDO(低压差线性稳压器)、充电管理IC等,广泛应用于移动设备、工业控制、汽车电子等领域。
2. 模拟开关:用于信号切换和分配,适用于通信、医疗设备、消费电子等领域。
3. 电机驱动IC:用于控制电机的启动、停止和速度调节,广泛应用于工业自动化、家用电器等领域。

TOREX Semiconductor的优势在于:
1. 高性能:产品具有低功耗、高效率、高稳定性等特点,满足严苛的应用需求。
2. 丰富的产品线:提供多种类型的电源管理IC和模拟开关,满足不同客户的需求。
3. 快速响应:拥有专业的技术支持团队,能够快速响应客户的需求和问题。
4. 严格的质量控制:从设计、生产到测试,每个环节都严格把关,确保产品的可靠性和一致性。

XP162A12A6PR-G数据手册

厂牌 PDF简要描述 下载
TOREX SEMICONDUCTOR 场效应管(MOSFET) TOREX SEMICONDUCTOR XP162A12A6PR-G XP162A12A6PR-G数据手册

XP162A12A6PR-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 4.7565
10+ ¥ 3.7476
50+ ¥ 3.4593
200+ ¥ 3.2287
500+ ¥ 3.2287
库存: 721
起订量: 14 增量: 0
交货地:
最小起订量为:10
合计: ¥ 37.47
直接购买
加入购物车
