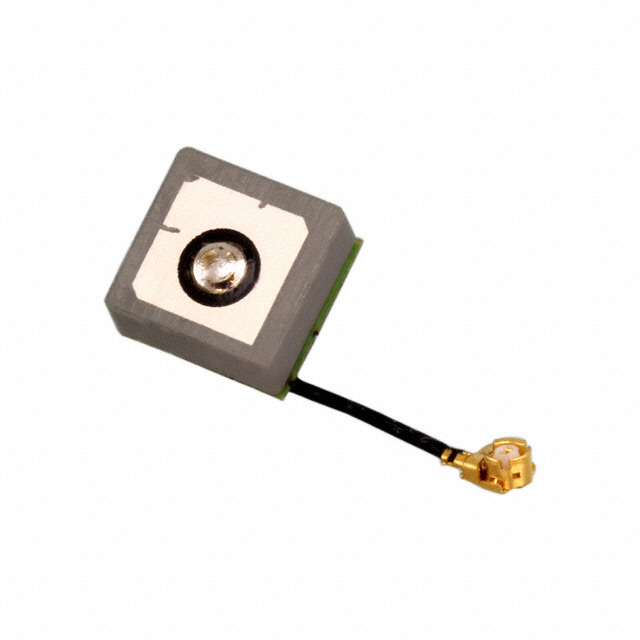

APAM1068JL01V2.0

产品分类: 无线收发芯片
厂牌: ABRACON
产品描述: Navigation GPS L1,Galileo E1 1.574GHz,1.576GHz 3.3V 1.576GHz 2.7V 贴片安装 10mm*10mm*6.8mm
供应商型号: SYE-APAM1068JL01V2.0
供应商: 海外现货
标准整包数: 1
ABRACON 无线收发芯片 APAM1068JL01V2.0

APAM1068JL01V2.0概述

    # APAM1068JL01V2.0 GPS Active Internal Patch 技术手册

    1. 产品简介


    基本介绍
    APAM1068JL01V2.0 是一款小型化的 GPS 活动内部贴片天线,专为汽车导航、船舶浮标、个人跟踪设备、医疗监控设备等领域设计。这款天线通过低噪声放大器(LNA)实现高增益,支持右旋圆极化(RHCP),并提供出色的射频性能,适用于需要精确定位的应用场合。
    主要功能
    - 支持中心频率为 1575.42 MHz 的 GPS 频段。
    - 具备低噪声特性,确保信号接收质量。
    - 内置 LNA,提升整体接收灵敏度。
    - 简易安装,适合多种便携式及车载设备。
    应用领域
    - 汽车导航系统
    - 海洋浮标定位
    - 个人追踪装置
    - 调查测量仪器
    - 智能手机和平板电脑
    - 医疗健康监护设备

    2. 技术参数


    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
    |
    | 中心频率 | 1575.42 ± 1.02 MHz | GPS 频段 |
    | 带宽 3 | MHz
    | 增益 | -2.0 dBic | 峰值增益在 70×70 mm 接地平面上 |
    | VSWR @ 中心频率 1.5
    | 极化模式 RHCP 右旋圆极化 |
    | 输入阻抗 50 Ω |
    | 工作温度 | -25 +72 | °C |
    | 存储温度 | -45 +85 | °C |
    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
    |
    | 电压 | 2.70 | 3.30 V
    | 功耗 3.5 mA | @3.0V DC |
    | 增益(无电缆) 18 dB | @+25°C ± 10°C |
    | 输出驻波比(VSWR) 2.0 |
    外形尺寸:10.0 × 10.0 × 6.8 mm
    包装信息:
    - 单位数量:每托盘 50 个,每箱真空袋装 200 个,外箱装 1000 个

    3. 产品特点和优势


    特点
    - 小巧紧凑的设计,易于集成到各种便携设备中。
    - 罗氏合规(RoHS)认证,符合环保标准。
    - 采用陶瓷基材,提高耐用性和耐热性能。
    - 内置 LNA 提升接收灵敏度,减少外部电路需求。
    - 支持广泛的温度范围,适应恶劣环境条件。
    优势
    - 高增益和低噪声设计,确保可靠且稳定的信号接收。
    - 易于安装,无需复杂调试即可快速部署。
    - 广泛应用于消费电子、工业和车载导航领域。
    - 符合行业标准,降低研发风险。

    4. 应用案例和使用建议


    应用案例
    1. 汽车导航系统:内置 APAM1068JL01V2.0 的车辆导航设备能够提供精确的定位信息,增强驾驶体验。
    2. 个人追踪设备:结合此天线的智能手表可为户外活动用户提供实时位置更新。
    3. 医疗监护设备:用于病人健康状态监测的可穿戴设备,需稳定可靠的 GPS 连接。
    使用建议
    - 在选择接地平面时,建议使用 70×70 mm 的铜箔以达到最佳性能。
    - 为避免干扰,保持 RF 电缆长度尽可能短。
    - 根据实际环境调整供电电压至 3.0 V,确保功耗和增益的最佳平衡。

    5. 兼容性和支持


    兼容性
    APAM1068JL01V2.0 与市面上主流的 GPS 设备兼容,可通过 I-PEX 连接器轻松集成。其支持的频段覆盖大多数现代 GPS 系统的标准要求。
    厂商支持
    ABRACON 提供全面的技术文档和支持服务,包括产品手册、设计指南和技术咨询。如需更高可靠性应用授权,请联系 Abracon 官方支持团队。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | GPS 信号弱 | 检查接地平面大小和接地情况;增加屏蔽罩。 |
    | 天线无法正常工作 | 确认电源电压为 3.0 V;检查 RF 连接是否牢固。 |
    | 驻波比异常 | 检测电缆长度是否过长或连接不良。 |

    7. 总结和推荐


    综合评估
    APAM1068JL01V2.0 是一款高性能的 GPS 活动内部贴片天线,具有优异的增益和低噪声特性。它凭借小巧的体积、高精度和良好的稳定性,在消费电子和工业应用中表现卓越。此外,其罗氏合规性使其成为环保型产品开发的理想选择。
    是否推荐
    强烈推荐给需要高精度 GPS 定位功能且对设备空间有限制的设计项目。无论是汽车导航还是个人追踪设备,APAM1068JL01V2.0 都能满足需求,是一款值得信赖的产品。
    最终结论:高度推荐!
    如需更多详细信息,请访问 [Abracon 官网](www.abracon.com) 或联系客服获取进一步帮助。

APAM1068JL01V2.0参数

参数
最大工作频率 1.576GHz
典型供电电流 -
接收机数量 -
最大数据速率 -
接收电流 -
传输电流 -
最小工作频率 1.574GHz,1.576GHz
最大工作供电电压 3.3V
模块/芯片分类 -
发送机数量 -
射频系列/标准 Navigation
典型输出功率 -
接口类型 -
典型灵敏度 -
调制方式 -
最小工作供电电压 2.7V
支持协议 GPS L1,Galileo E1
长*宽*高 10mm*10mm*6.8mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

APAM1068JL01V2.0厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

APAM1068JL01V2.0数据手册

厂牌 PDF简要描述 下载
ABRACON 无线收发芯片 ABRACON APAM1068JL01V2.0 APAM1068JL01V2.0数据手册

APAM1068JL01V2.0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 5.084 ¥ 42.6039
250+ $ 4.3152 ¥ 36.1614
1000+ $ 3.7076 ¥ 31.0697
库存: 71
起订量: 59 增量: 250
交货地:
最小起订量为:50
合计: ¥ 2130.19
