APARC2511X-SG3L5

产品分类: 无线收发芯片
厂牌: ABRACON
产品描述: Navigation 1.166GHz,1.559GHz,1.574GHz,1.594GHz 1.186GHz,1.563GHz,1.576GHz,1.61GHz 贴片安装 13mm(高度)
供应商型号: Q-APARC2511X-SG3L5
供应商: 期货订购
标准整包数: 10
ABRACON 无线收发芯片 APARC2511X-SG3L5

APARC2511X-SG3L5概述

    高质量电子元器件技术文章

    产品简介

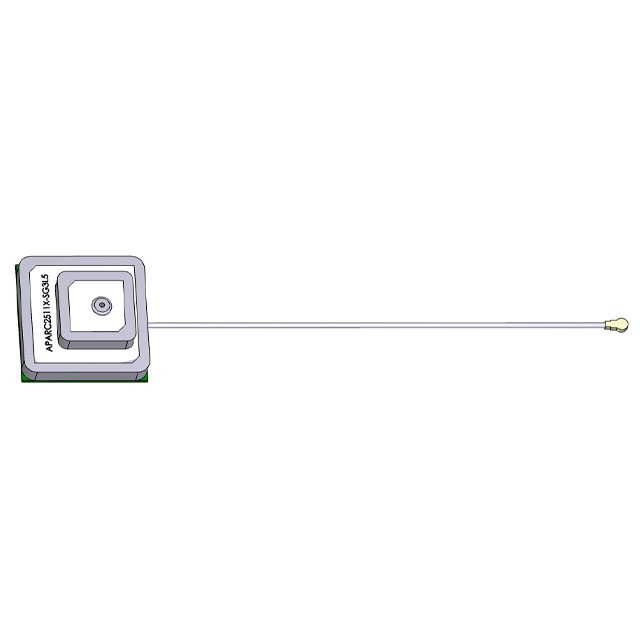

    Abracon的APARC2511X-SG3L5是一款专为全球导航卫星系统(GNSS)设计的主动堆叠式贴片天线。它支持多频段操作,涵盖GPS L1+L5、GLONASS、北斗和伽利略等信号频段。该天线具有极化方式为右旋圆极化的特性,非常适合物联网(IoT)、机器对机器通信(M2M)、远程监控、地理围栏(Geofencing)、测绘系统及物流跟踪等多种应用领域。其紧凑的设计尺寸仅为25x25x13毫米,便于安装且具有良好的兼容性。

    技术参数


    | 参数 | 规格 | 单位 | 备注 |
    ||
    | 工作频率 | 1561±2.046、1575.42±1.023、1602±8、1176±10 | MHz
    | VSWR(电压驻波比) | ≤6.12 不同频段略有差异 |
    | 增益 | -2至2 dBi 各频段增益不同 |
    | 阻抗 | 50 | Ω
    | 极化方式 | 右旋圆极化
    | 低噪声放大器增益 | 27±3 dB 室温条件下 |
    | 低噪声放大器噪声系数 | 1 dB 25°C±5°C范围内 |
    | 天线尺寸 | 252513 | mm
    | 接口类型 | IPEX(母头) 默认电缆长度为100±10 mm |
    | 电缆损耗(每米最大值) | -1.4 dB

    产品特点和优势


    - 多频段支持:APARC2511X-SG3L5覆盖了所有主流的GNSS频段,确保在复杂环境中仍能保持高精度定位能力。
    - 高性能低噪声放大器:内置的低噪声放大器显著提高了接收灵敏度,适用于各种苛刻条件下的信号捕捉。
    - 便捷安装:采用IPEX接口设计,便于快速部署;同时提供定制化选项以满足特定需求。
    - 优异的环境适应性:能够在极端温度范围(-40°C至+85°C)内稳定运行,符合RoHS标准,环保可靠。

    应用案例和使用建议


    该天线被广泛应用于车载导航、无人机飞行控制以及智能农业等领域。例如,在物流追踪场景下,通过整合这款天线可以实现车辆位置的实时更新与路径规划优化。对于初学者或新用户来说,建议在初次部署时检查电缆连接是否牢固,并确认周围没有金属障碍物影响信号接收质量。此外,定期校准设备也是保证长期精准工作的关键步骤之一。

    兼容性和支持


    APARC2511X-SG3L5已证明可与其他主流品牌设备无缝对接,其表面贴装形式使其成为现代电子产品开发的理想选择。如果您有任何疑问或需要进一步的技术支持,可以直接联系Abracon LLC获取帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 定位精度下降 | 检查天线方向并重新调整角度 |
    | 数据传输中断 | 确保电源电压符合要求且电缆无损坏 |
    | 信号强度弱 | 移除可能遮挡视线的障碍物 |

    总结和推荐


    综上所述,Abracon的APARC2511X-SG3L5是一款高度集成化的GNSS天线解决方案,集成了先进的技术与实用性于一体。凭借其卓越的性能表现和广泛的适用性,我们强烈推荐给那些寻求高性能天线模块的专业人士。无论是研发阶段还是大规模生产,这款产品都将是您项目的理想伴侣。如果您正在寻找一款既高效又经济实惠的选择,那么APARC2511X-SG3L5无疑是一个值得考虑的优质选项。

APARC2511X-SG3L5参数

参数
典型供电电流 -
最小工作频率 1.166GHz,1.559GHz,1.574GHz,1.594GHz
最大工作供电电压 -
传输电流 -
射频系列/标准 Navigation
最大工作频率 1.186GHz,1.563GHz,1.576GHz,1.61GHz
接收电流 -
典型灵敏度 -
调制方式 -
典型输出功率 -
接口类型 -
最小工作供电电压 -
支持协议 -
最大数据速率 -
接收机数量 -
发送机数量 -
模块/芯片分类 -
长*宽*高 13mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 托盘

APARC2511X-SG3L5厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

APARC2511X-SG3L5数据手册

厂牌 PDF简要描述 下载
ABRACON 无线收发芯片 ABRACON APARC2511X-SG3L5 APARC2511X-SG3L5数据手册

APARC2511X-SG3L5封装设计

查看详情并下载
Symbol
Footprint
3D Model
