APAMP-125

产品分类: 无线收发芯片
厂牌: ABRACON
产品描述: Navigation GPS L1,Galileo E1 1.574GHz,1.576GHz 1.576GHz SMA(DO-214AC) 磁性安装,贴片安装 38.3mm*35mm*13mm
供应商型号: Q-APAMP-125
供应商: 期货订购
标准整包数: 10
ABRACON 无线收发芯片 APAMP-125

APAMP-125概述


    产品简介

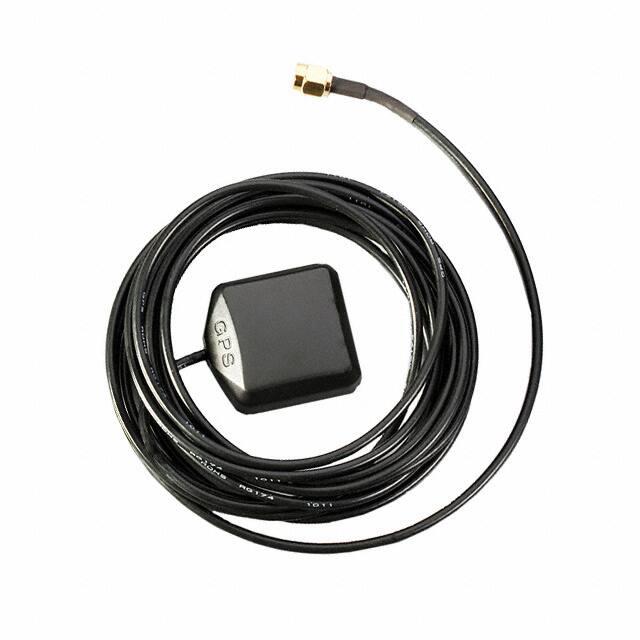

    GPS Active Antenna Module - Magnet Base 是一款高性能的主动式天线模块,专为高精度导航和定位应用设计。该产品采用紧凑的设计,尺寸仅为 38.3 × 35 × 12 毫米,非常适合空间受限的应用场景。模块集成了高灵敏度的陶瓷天线、低噪声放大器(LNA)和高性能的射频连接器,使其成为汽车导航、个人追踪和其他需要高可靠性定位解决方案的理想选择。

    技术参数


    以下是该产品的关键技术参数:
    - 中心频率: 1574.40 MHz 至 1576.44 MHz
    - 带宽: 10.0 MHz
    - 增益: 25 至 29 dB(+25°C ± 10°C)
    - 输出电压驻波比(VSWR): ≤2.0
    - 噪声系数: 1.5 dB(+25°C ± 10°C)
    - 直流电流: 13.5 至 15.5 mA(5.0V)
    - 极化方式: 右旋圆极化(RHCP)
    - 输入阻抗: 50 Ω
    - 工作温度范围: -40°C 至 +80°C
    - 存储温度范围: -45°C 至 +85°C

    产品特点和优势


    - 高可靠性/灵敏度: 高增益和低噪声设计确保在复杂环境中提供稳定可靠的信号接收。
    - 紧凑尺寸: 仅为 38.3 × 35 × 12 毫米,便于集成到各种设备中。
    - 易安装: 磁性底座设计使得安装更加便捷。
    - 环保合规: 符合 RoHS 和 RoHS II 标准,满足环保要求。

    应用案例和使用建议


    该模块广泛应用于汽车导航系统、车载监控设备和个人跟踪设备中。为了充分发挥其性能,建议在安装时确保天线周围没有金属障碍物,并尽量保持天线垂直方向对准天空。此外,在寒冷或高温环境下使用时,应注意环境温度对性能的影响。

    兼容性和支持


    此产品与大多数标准的射频接口兼容,如 SMA-J3 连接器。Abracon 提供全面的技术支持和服务,包括产品选型指导、定制化解决方案和技术培训。

    常见问题与解决方案


    - 问题: 天线信号弱或不稳定。
    - 解决办法: 检查安装位置是否有金属干扰物;确保天线垂直朝向天空;调整电缆长度以减少信号损耗。

    - 问题: 设备功耗过高。
    - 解决办法: 检查电源电压是否符合要求;确保所有连接良好,避免不必要的电流损耗。

    总结和推荐


    总体而言,GPS Active Antenna Module - Magnet Base 是一款兼具高性能和可靠性的主动式天线模块,特别适合需要高精度定位的应用场景。其紧凑的设计、优异的性能以及广泛的适用性使其在市场上具有较强的竞争力。对于需要高可靠性定位解决方案的用户,我们强烈推荐此产品。

APAMP-125参数

参数
典型灵敏度 -
射频系列/标准 Navigation
模块/芯片分类 -
传输电流 -
接口类型 -
支持协议 GPS L1,Galileo E1
典型供电电流 -
最大数据速率 -
调制方式 -
最大工作频率 1.576GHz
最小工作频率 1.574GHz,1.576GHz
典型输出功率 -
最大工作供电电压 -
发送机数量 -
接收机数量 -
接收电流 -
最小工作供电电压 -
长*宽*高 38.3mm*35mm*13mm
通用封装 SMA(DO-214AC)
安装方式 磁性安装,贴片安装
零件状态 在售
包装方式 散装

APAMP-125厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

APAMP-125数据手册

厂牌 PDF简要描述 下载
ABRACON 无线收发芯片 ABRACON APAMP-125 APAMP-125数据手册

APAMP-125封装设计

查看详情并下载
Symbol
Footprint
3D Model
