X9001091-W3DSMB

产品分类: 无线收发芯片
厂牌: AVX
产品描述: 802.15.4,Bluetooth,WiFi 2.4GHz,5.15GHz 2.485GHz,5.85GHz SMA(DO-214AC) 贴片安装 84mm(高度)
供应商型号: 478-X9001091-W3DSMB-ND
供应商: Digi-Key
标准整包数: 1

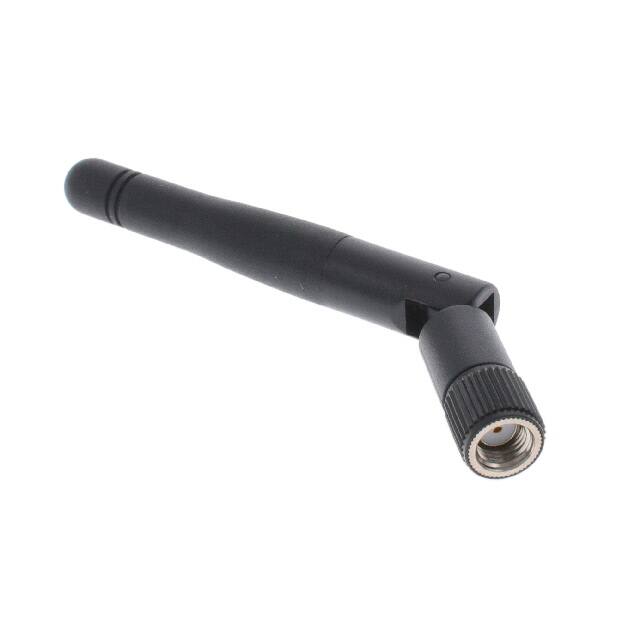

AVX 无线收发芯片 X9001091-W3DSMB

X9001091-W3DSMB概述

    Wi-Fi Dual Band External Hinged Antenna

    产品简介


    本产品为Wi-Fi双频外部铰链天线(型号:X9001091-W3DSMW),设计用于2.4 GHz和5 GHz频段,适用于各种高要求的应用场景。主要功能包括提供高效的无线连接,并能支持诸如Wi-Fi、农业、汽车、蓝牙、ZigBee、WLAN、智能家居、医疗健康和数字标牌等多种应用领域。这款天线特别适合需要较高功能性和性能的接入点设备设计者。

    技术参数


    - 频率范围: 2.400 – 2.485 GHz 和 5.150 – 5.850 GHz
    - 回波损耗:
    - 2.4 GHz 频段下 < -14 dB
    - 5 GHz 频段下 < -11 dB
    - 峰值增益:
    - 2.4 GHz 频段下 1.8 dBi
    - 5 GHz 频段下 4.0 dBi
    - 平均效率:
    - 2.4 GHz 频段下 75%
    - 5 GHz 频段下 80%
    - 极化方式: 垂直
    - 馈电端口阻抗: 50 欧姆
    - 机械规格:
    - 高度: 84.00 ± 2.00 mm
    - 直径: 9.35 ± 0.10 mm
    - 连接器类型: SMA 公头(RP-SMA 可选)
    - 重量: 12 克
    - 转轴折叠角度: 90°
    - 外观颜色: 白色(黑色可选)
    - 工作温度范围: -40°C 至 +120°C
    - 天线罩材料: TPEE

    产品特点和优势


    该产品具备多个显著优势:
    - 快速上市: 采用标准部件设计,减少了设计变更,实现了简单快速的实施。
    - 易于组装: 使用SMA或RP-SMA连接器使得安装更加便捷。
    - 高性能: 在不同设备配置下均能保持高效率。
    - 灵活性: 标准连接器便于轻松设置。
    - 环保认证: 产品符合RoHS最新版本的要求。

    应用案例和使用建议


    - 嵌入式设计: 适用于物联网设备。
    - 无线网络接入点: 在家庭或企业环境中使用。
    - 手持设备: 例如智能手机、平板电脑。
    - 远程监控: 适用于车载、医疗健康及工业设备。
    - 智能电网和OBD-II: 支持电力网和车辆诊断系统。

    使用建议:
    - 在使用过程中,确保天线垂直安装以获得最佳效果。
    - 若需更稳定的信号传输,可在安装时使用支架固定。

    兼容性和支持


    该天线具有良好的兼容性,可与多种电子设备及组件配合使用。此外,KYOCERA AVX提供了广泛的设计和技术支持,确保客户在整个产品生命周期内都能得到及时帮助。

    常见问题与解决方案


    - 问题1: 无法连接到指定频段。
    - 解决方案: 确认所使用的频段设置是否正确,检查安装位置是否有阻挡。
    - 问题2: 信号强度弱。
    - 解决方案: 尝试改变天线的位置,尽量远离可能产生干扰的物体。

    总结和推荐


    总体来看,这款Wi-Fi双频外部铰链天线具有优异的性能表现和多种应用前景。其高效率、良好兼容性以及简便的安装方式使其成为各类无线设备的理想选择。我们强烈推荐这款产品用于需要稳定且高性能无线连接的场合。

X9001091-W3DSMB参数

参数
射频系列/标准 802.15.4,Bluetooth,WiFi
接收机数量 -
接收电流 -
典型输出功率 -
典型灵敏度 -
模块/芯片分类 -
典型供电电流 -
调制方式 -
接口类型 -
支持协议 -
最小工作频率 2.4GHz,5.15GHz
最小工作供电电压 -
传输电流 -
最大工作频率 2.485GHz,5.85GHz
最大工作供电电压 -
最大数据速率 -
发送机数量 -
长*宽*高 84mm(高度)
通用封装 SMA(DO-214AC)
安装方式 贴片安装
零件状态 在售
包装方式 盒装

X9001091-W3DSMB厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

X9001091-W3DSMB数据手册

厂牌 PDF简要描述 下载
AVX 无线收发芯片 AVX X9001091-W3DSMB X9001091-W3DSMB数据手册

X9001091-W3DSMB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.3136 ¥ 44.8999
10+ $ 3.4506 ¥ 29.1576
25+ $ 2.8567 ¥ 23.9068
100+ $ 2.3291 ¥ 19.4915
300+ $ 2.0253 ¥ 16.9492
500+ $ 1.9106 ¥ 15.9894
1000+ $ 1.7771 ¥ 14.8724
2500+ $ 1.7572 ¥ 14.7053
库存: 4059
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 44.89
