B88069X2930C102

产品分类: 陶瓷气体放电管(GDT)
厂牌: TDK
产品描述: EPCOS 气体放电管, 直流击穿电压230V, 通孔, 最大浪涌电流 10kA
供应商型号: A-B88069X2930C102
供应商: 云汉优选
标准整包数: 100

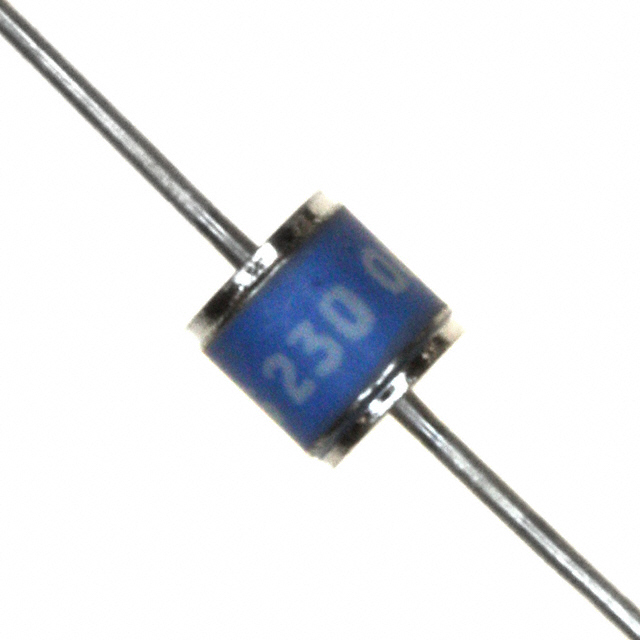

TDK 陶瓷气体放电管(GDT) B88069X2930C102

B88069X2930C102概述

    # 技术手册:EPCOS AG Surge Arrester M51-A230X

    产品简介


    基本信息
    EPCOS AG生产的型号为M51-A230X的避雷器(Surge Arrester)是一款高可靠性的防浪涌保护装置。该避雷器属于两电极设计,旨在提供稳定可靠的过电压保护。
    主要功能
    - 非常小的体积:便于集成到紧凑的设计中。
    - 高电流处理能力:适合需要快速响应的电路。
    - 非常快的响应时间:减少设备受到损害的风险。
    - 稳定的使用寿命:在整个生命周期内保持性能。
    - 低电容值:对敏感电路的影响较小。
    - 高绝缘电阻:确保电气隔离和安全性。
    - RoHS兼容:符合环保标准。
    应用领域
    - 分支交换
    - 线路保护
    - 用户保护
    - 报警系统

    技术参数


    电气规格
    - 直流击穿电压(±20%):230 V
    - 冲击击穿电压(100 V/µs):
    - 99%测量值:≤ 550 V
    - 典型分布值:≤ 500 V
    - 冲击击穿电压(1 kV/µs):
    - 99%测量值:≤ 650 V
    - 典型分布值:≤ 600 V
    - 额定工作电流:
    - 50 Hz,1秒,5 A下:≥ 10次操作
    - 50 Hz,0.18秒(9个周期),10 A下:≥ 1次操作
    - 8/20 µs脉冲下:10 kA,≥ 1次操作
    - 10/350 µs脉冲下:0.5 kA,≥ 1次操作
    - 绝缘电阻(100 V DC):> 1 GΩ
    - 电容值(1 MHz):< 1 pF
    - 弧电压(1 A):~ 15 V
    - 放电至电弧转换电流:~ 0.5 A
    - 发光电压:~ 60 V
    - 重量:约1 g
    - 工作和存储温度范围:-40°C 至 +90°C
    - 气候类别(IEC 60068-1):40/90/21

    产品特点和优势


    独特功能和优势
    - 尺寸小巧:适用于紧凑的电子设计。
    - 高电流能力:确保快速响应和可靠性。
    - 稳定的长期性能:保证了长久的使用寿命。
    - 低电容:减少对敏感电路的影响。
    - 高绝缘电阻:确保安全运行。
    市场竞争力
    该产品因其小巧、高效和可靠性,在市场中具备较强的竞争力。广泛应用于各类通信、安防系统和工业控制设备中。

    应用案例和使用建议


    应用场景
    - 通信系统:保护通信设备免受瞬态电压的损坏。
    - 工业控制系统:保护PLC和其他关键控制设备。
    - 家庭安全系统:防止过电压对报警系统的影响。
    使用建议
    - 合理安装位置:将避雷器安装在易受过电压冲击的位置,如电源入口。
    - 定期检查:在维护时检查连接点,确保电气连接可靠。
    - 配合使用:考虑与其他保护设备如保险丝结合使用以增强保护效果。

    兼容性和支持


    兼容性
    - 与常见的电子设备兼容,适用于多种应用场景。
    支持信息
    - 由EPCOS AG提供技术支持和维护服务。
    - 可通过官方网站获取更多产品资料和技术支持。

    常见问题与解决方案


    常见问题
    - 问题一:避雷器在长时间电流应力下变热。
    - 解决方案:采取适当的散热措施,避免长时间过载。
    - 问题二:避雷器在异常负载条件下可能会失效。
    - 解决方案:确保负载不超过额定值,并及时更换失效部件。
    - 问题三:避雷器在跌落或物理损伤后可能无法继续使用。
    - 解决方案:避免物理损伤,并且在设备损坏后立即更换。

    总结和推荐


    综合评估
    EPCOS AG的M51-A230X避雷器是一款优秀的过电压保护装置,具有高电流处理能力和稳定的性能表现。适用于各种需要过电压保护的应用场合,尤其是在通信和安防领域。
    推荐使用
    鉴于其出色的性能和广泛的适用性,强烈推荐使用EPCOS AG的M51-A230X避雷器。它不仅能有效保护电子设备免受过电压的影响,还能提高系统的整体可靠性。

B88069X2930C102参数

参数
脉冲放电电流(8/20μs) 5KA
极数 2
故障安全保护 -
直流火花放电 -
长*宽*高 5mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 散装
