2020-15T-C2LF

产品分类: 陶瓷气体放电管(GDT)
厂牌: BOURNS
产品描述: 3 20KA 否 60V 通孔安装 13mm(长度)*7.9mm(高度)
供应商型号: 1961477
供应商: 海外现货
标准整包数: 1

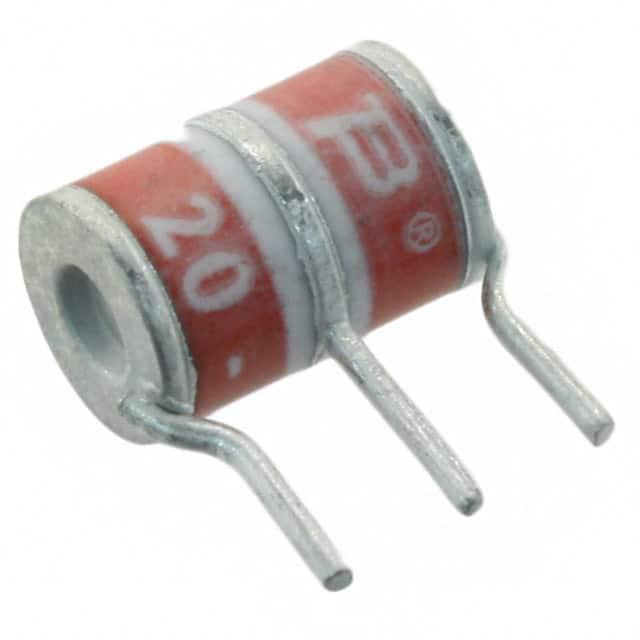

BOURNS 陶瓷气体放电管(GDT) 2020-15T-C2LF

2020-15T-C2LF概述


    产品简介


    2020 T-Series - Fast Acting 3-Electrode Miniature GDT
    本产品为一款快速响应、平衡设计、稳定击穿电压且适用于整个使用寿命期间的三电极微型气体放电管(GDT)。其主要功能是在多种电信系统、工业电子和航空航天应用中提供可靠的电路保护。特别是与Bourns的TBU®设备配套使用时,能进一步增强系统的保护性能。

    技术参数


    - 型号:2020-15T, 2020-23T, 2020-42T
    - 初始直流击穿电压(100 V/s)
    - 150 V (2020-15T)
    - 230 V (2020-23T)
    - 420 V (2020-42T)
    - 最小直流击穿电压(100 V/s)
    - 60 V (2020-15T)
    - 180 V (2020-23T)
    - 360 V (2020-42T)
    - 最大冲击击穿电压(1 kV/μs)
    - 500 V (2020-15T)
    - 650 V (2020-23T)
    - 850 V (2020-42T)
    - 绝缘电阻(50 V / 100 V)
    - > 109 Ω
    - 储能容量(容抗)
    - < 2 pF (1 MHz)
    - 工作温度范围
    - 操作温度:-40°C 至 +90°C
    - 存储温度:-55°C 至 +90°C

    产品特点和优势


    - 快速响应:能够在短时间内迅速响应并吸收瞬态电压冲击。
    - 稳定性好:在整个使用寿命内保持稳定的击穿电压。
    - 可与TBU®设备配合使用:这使得该产品能够更有效地保护现代通信和工业控制系统。
    - RoHS合规版本:符合环保要求,可减少对环境的影响。

    应用案例和使用建议


    应用场景:
    - 电信领域:如CanBus、RS232、RS422、RS485、SDI 和 VDSL。
    - 工业电子:用于各种高要求的工业控制系统中。
    - 航空航天:由于其高可靠性和稳定性,适合于对安全性和可靠性要求较高的航空航天应用。
    使用建议:
    - 在使用时应注意选择合适的电压等级以匹配具体应用。
    - 要进行适当的电路测试以确保设备正常工作。
    - 对于涉及高功率应用,需要额外考虑热管理和散热措施。

    兼容性和支持


    该产品与Bourns的其他电子元件,特别是TBU®系列设备具有良好的兼容性。制造商提供了详尽的技术文档和支持服务,帮助用户解决可能遇到的技术问题。此外,用户可以在遇到特定问题时联系技术支持团队获取帮助。

    常见问题与解决方案


    - 问题:如何确定所需的电压等级?
    - 解答:根据应用的实际电压需求选择对应的电压等级。
    - 问题:产品如何正确安装?
    - 解答:遵循手册中的安装指南,确保所有连接正确无误。
    - 问题:在什么情况下设备会触发短路保护?
    - 解答:当电流超过阈值时,设备将自动激活短路保护机制。

    总结和推荐


    总体而言,2020 T-Series - Fast Acting 3-Electrode Miniature GDT 是一款高性能、高可靠性的电子元件,非常适合于需要快速响应和高稳定性保护的应用场景。无论是在电信、工业控制还是航空航天领域,都能发挥其显著的优势。强烈推荐给寻求高质量、高可靠性的电路保护方案的专业人士。

2020-15T-C2LF参数

参数
直流火花放电 60V
脉冲放电电流(8/20μs) 20KA
极数 3
故障安全保护
长*宽*高 13mm(长度)*7.9mm(高度)
安装方式 通孔安装
包装方式 托盘

2020-15T-C2LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

2020-15T-C2LF数据手册

厂牌 PDF简要描述 下载
BOURNS 陶瓷气体放电管(GDT) BOURNS 2020-15T-C2LF 2020-15T-C2LF数据手册

2020-15T-C2LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
