首页  >  产品百科  >  2046-23-C2LF

2046-23-C2LF

产品分类: 陶瓷气体放电管(GDT)
厂牌: BOURNS
产品描述: Bourns 气体放电管, 直流击穿电压230V, 通孔, 最大浪涌电流 20kA
供应商型号: 652-2046-23-C2LF
供应商: Mouser
标准整包数: 1

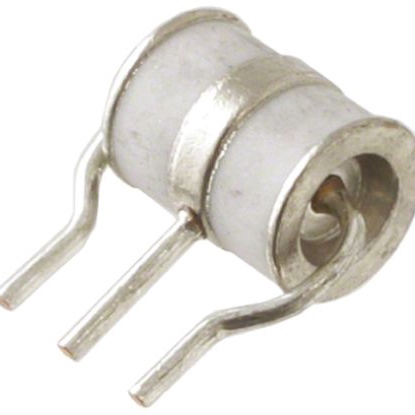

BOURNS 陶瓷气体放电管(GDT) 2046-23-C2LF

2046-23-C2LF概述

    电子元器件产品技术手册解析



    产品简介




    产品名称: 2046系列重载三电极气体放电管
    产品类型: 气体放电管
    主要功能: 提供高电流处理能力,具备低电容和插入损耗,支持Fail-short(故障短路)选项。
    应用领域: 主要应用于电信设备、工业设备及电子产品、消费类电子产品等领域。


    技术参数




    | 参数 | 值 |
    |-----------------------|------------------------------------------------------------|
    | 尺寸 | 直径8mm,长度10mm |
    | 高电流额定值 | 较高的电流处理能力 |
    | 电容 | 低电容(<2pF) |
    | 插入损耗 | 低插入损耗 |
    | Fail-short选项 | 支持Fail-short选项,以确保安全操作 |
    | 罗马指令合规性 | 符合RoHS 2002/95/EC指令及2011/65/EU指令 |
    | 安全认证 | UL认可组件(UL文件号E153537) |
    | 绝缘电阻 | > 10 GΩ |
    | 最大冲击放电电流 | 20,000 A,8/20 µs;10次冲击后降为10,000 A |
    | 最大直流保持电压 | <150 ms |
    | 工作温度范围 | -30°C至+85°C |
    | 存储温度范围 | -40°C至+115°C |
    | 生态类别 | IEC 60068-1分类为40/90/21 |


    产品特点和优势




    1. 尺寸小巧: 小巧的设计使其适用于紧凑型设备。
    2. 高电流额定值: 能够处理高电流冲击,特别适合需要可靠防护的场合。
    3. 低电容和插入损耗: 几乎不影响信号传输,保持系统性能稳定。
    4. Fail-short选项: 这种设计能够在出现故障时实现短路,保护后续电路。
    5. 环保: RoHS合规性使得该产品在环境保护方面表现出色。


    应用案例和使用建议




    应用案例:
    1. 电信设备: 由于电信设备中往往存在高压突变,这款气体放电管可以有效地吸收并释放这种突变电流,保障电信设备的正常运行。
    2. 工业设备及电子产品: 在工业控制设备或精密电子仪器中,高可靠性的气体放电管能够确保设备免受瞬间高压脉冲的损害。
    3. 消费类电子产品: 该产品也可以应用于某些类型的家用电器中,提供额外的保护措施。

    使用建议:
    - 在选择型号时,根据具体的工作电压来确定合适的型号,如2046-09(90V)、2046-14(145V)等。
    - 确保安装过程中正确识别Fail-short选项的存在,以充分利用其在异常情况下的保护作用。
    - 考虑到长期运行稳定性,应定期检查设备的健康状况,并按照制造商的建议进行必要的维护。


    兼容性和支持




    - 兼容性: 2046系列重载三电极气体放电管具有广泛的兼容性,可与各种主流标准和规范的电信设备、工业设备、电子产品及消费类电子产品兼容。
    - 支持: 该产品由专业团队提供技术支持和售后服务,确保用户能够在遇到问题时获得及时有效的帮助。


    常见问题与解决方案




    | 问题 | 解决方案 |
    |--------------------------|----------------------------------------------|
    | 设备无法正常启动 | 检查接线是否正确,确保无虚焊;检查Fail-short选项是否被激活;检查电源输入是否正常。 |
    | 设备在使用过程中发生故障 | 立即切断电源,并联系售后服务团队获取进一步指导;检查是否存在异常放电现象。 |
    | 设备运行一段时间后失效 | 检查环境条件是否超出规定范围;确认是否定期进行保养和维护。 |


    总结和推荐




    总体而言,2046系列重载三电极气体放电管以其紧凑的设计、高性能、安全性和兼容性在各类应用中表现卓越。它不仅能显著提高系统的可靠性,还能有效防止突发性电压突变对设备造成的潜在损害。基于这些特点,我们强烈推荐此款气体放电管用于需要高可靠性及安全性保障的场合。

2046-23-C2LF参数

参数
故障安全保护
直流火花放电 230V
脉冲放电电流(8/20μs) 10KA
极数 3
长*宽*高 10mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 托盘

2046-23-C2LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

2046-23-C2LF数据手册

厂牌 PDF简要描述 下载
BOURNS 陶瓷气体放电管(GDT) BOURNS 2046-23-C2LF 2046-23-C2LF数据手册

2046-23-C2LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.564 ¥ 13.2158
10+ $ 1.2305 ¥ 10.3977
50+ $ 1.078 ¥ 9.1091
100+ $ 0.9364 ¥ 7.9122
500+ $ 0.8554 ¥ 7.2278
1000+ $ 0.7873 ¥ 6.6529
5000+ $ 0.6321 ¥ 5.3412
库存: 299
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 13.21
