首页  >  产品百科  >  B88069X1360C103

B88069X1360C103

产品分类: 陶瓷气体放电管(GDT)
厂牌: TDK
产品描述: 2 20KA 通孔安装
供应商型号: A-B88069X1360C103
供应商: 云汉优选
标准整包数: 1

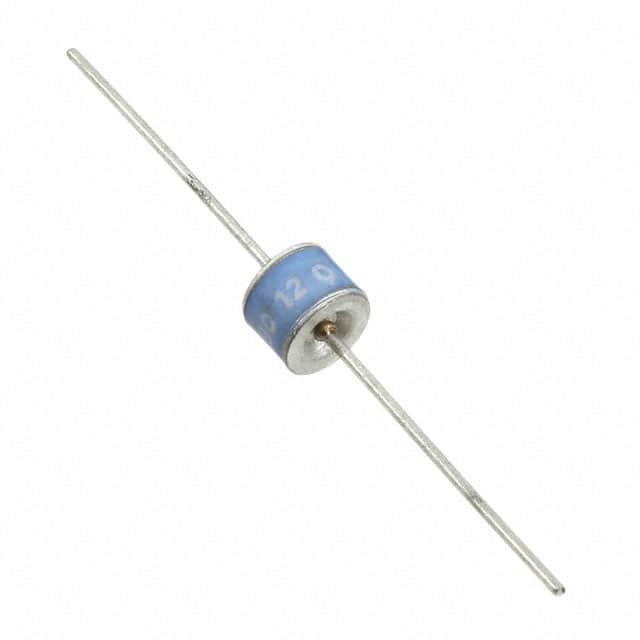

TDK 陶瓷气体放电管(GDT) B88069X1360C103

B88069X1360C103概述

    Surge Arrester A81-C90X 技术手册解析

    1. 产品简介


    Surge Arrester A81-C90X 是一种2电极避雷器,主要用于保护电子设备免受过电压(如闪电或电源波动)的影响。其广泛应用于通信、电力系统、计算机网络等领域,确保设备稳定运行并延长其使用寿命。

    2. 技术参数


    以下是根据技术手册中的关键参数整理的技术规格列表:
    | 参数 | 数值 |

    | 直流击穿电压 | 90 ± 20 V |
    | 冲击击穿电压(100 V/μs) | < 500 V |
    | 冲击击穿电压(1 kV/μs) | < 600 V |
    | 额定冲击放电电流 | 20 kA |
    | 单次冲击放电电流 | 25 kA |
    | 额定交流放电电流(50 Hz, 1s) | 20 A |
    | 交流放电电流(50 Hz, 9 cycles) | 100 A |
    | 绝缘电阻(50 Vdc) | > 10 GΩ |
    | 1 MHz下的电容 | < 1.5 pF |
    | 1 A时弧压 | 约10 V |
    | 荧光到电弧转换电流 | 约0.5 A |
    | 荧光电压 | 约60 V |
    | 重量 | 约1.5 g |
    | 操作和存储温度 | -40 ... +90°C|
    | 环境气候分类(IEC 60068-1) | 40/90/21 |

    3. 产品特点和优势


    Surge Arrester A81-C90X 的主要特点包括:
    - 高可靠性:额定冲击放电电流高达20 kA,单次冲击放电电流可达25 kA,可有效抵御极端过电压事件。
    - 快速响应:其冲击击穿电压在100 V/μs和1 kV/μs条件下分别小于500 V和600 V,确保在最短时间内启动保护机制。
    - 低功耗:绝缘电阻大于10 GΩ,1 MHz下的电容小于1.5 pF,具有较低的电能损耗。
    - 广泛的温度适应性:可在-40°C至+90°C的温度范围内稳定工作,适用于各种恶劣环境。

    4. 应用案例和使用建议


    该产品常用于通信基站、电力传输系统及计算机网络中,以防止因雷击或其他过电压事件对设备造成的损害。建议在安装时遵循制造商的指导,确保良好的接地连接,并定期进行检查和维护以保证其正常运行。

    5. 兼容性和支持


    A81-C90X 可与其他同类避雷器或相关防护设备配合使用,符合ITU-T Rec. K.12和DIN 57845/VDE0845标准,确保与其他系统的良好兼容性。制造商提供全面的技术支持,包括产品使用咨询、故障排查等服务,确保客户能够充分利用该产品的功能和性能。

    6. 常见问题与解决方案


    - Q: 设备未能及时启动保护机制,原因是什么?
    A: 检查环境温度是否超出了产品的工作范围(-40°C至+90°C),确认连接线路无误且接地良好。

    - Q: 使用过程中发现放电电流不稳定,应如何处理?
    A: 请检查设备是否有外部干扰,并参考手册中的电气特性进行调整;如有需要,联系技术支持获取帮助。

    7. 总结和推荐


    Surge Arrester A81-C90X 是一款高性能的避雷器,以其出色的耐压能力和快速响应时间著称。对于需要高度可靠和安全的场合,特别是面对频繁的雷击或电压波动,这款产品是理想的选择。强烈推荐给追求高效和稳定性的应用环境。

B88069X1360C103参数

参数
直流火花放电 -
脉冲放电电流(8/20μs) 20KA
极数 2
故障安全保护 -
安装方式 通孔安装
零件状态 停产
包装方式 散装

B88069X1360C103厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B88069X1360C103数据手册

厂牌 PDF简要描述 下载
TDK 陶瓷气体放电管(GDT) TDK B88069X1360C103 B88069X1360C103数据手册

B88069X1360C103封装设计

查看详情并下载
Symbol
Footprint
3D Model
