2037-09-BLF

产品分类: 陶瓷气体放电管(GDT)
厂牌: BOURNS
产品描述: 2 5KA 否 90V 通孔安装 5mm(长度)
供应商型号: 652-2037-09-BLF
供应商: Mouser
标准整包数: 1

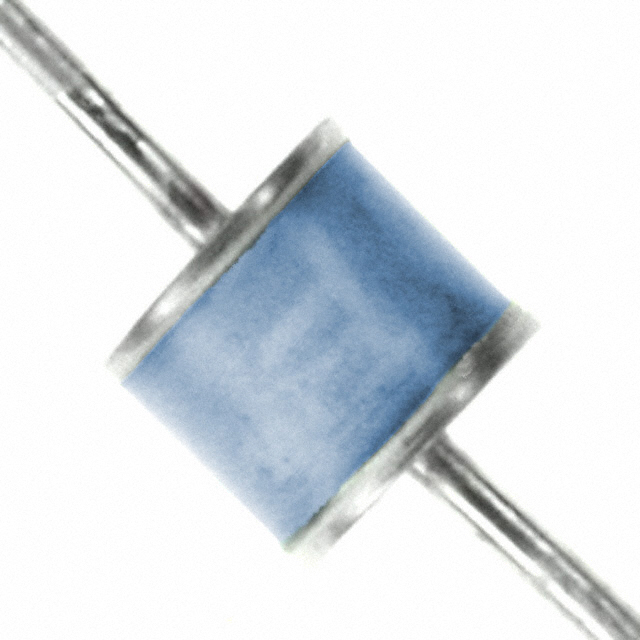

BOURNS 陶瓷气体放电管(GDT) 2037-09-BLF

2037-09-BLF概述


    产品简介


    本文将介绍一款型号为2035/2037系列的微型双极气体放电管(Gas Discharge Tube, GDT),该系列产品广泛应用于电信、工业电子、商业电子、消费电子及汽车、航空和军事电子等领域。这些气体放电管因其高稳定性、耐高电流冲击及符合RoHS标准等特点,成为众多电子产品中不可或缺的安全保护元件。

    技术参数


    - 尺寸:2035系列直径5mm,长4mm;2037系列直径5mm,长5mm。
    - 认证:UL Recognized认证。
    - 额定电压:不同型号额定电压范围从90V到600V不等。
    - 绝缘电阻:大于10^10Ω。
    - 火花过电压:根据不同的型号,在100V/s速率下从90V到300V不等。
    - 脉冲火花过电压:100V/µs速率下的火花过电压从300V到1100V不等。
    - 电流承载能力:可承受最高达10000A(8/20µs)的脉冲放电电流。
    - 工作温度范围:-55°C至+85°C。
    - 封装形式:有散装、托盘、卷盘等包装形式可供选择。

    产品特点和优势


    该款2035/2037系列气体放电管具备稳定的生命期、UL认可的材料以及高浪涌电流评级,使它成为各种应用中理想的电路保护选择。此外,产品完全符合RoHS指令,对环境友好,能够满足国际上的环保要求。这些特性使其在严苛的工作环境下表现出色,如在汽车电子、飞机电子和军事电子等领域中表现尤为突出。

    应用案例和使用建议


    本款气体放电管在电信设备、工业控制系统、家用电器、汽车行业中的防雷保护及过电压保护方面有着广泛的应用。为了确保最佳性能,建议根据具体应用选择合适的型号。例如,在高压场合应用时,应选择具有较高额定电压的型号以确保可靠保护。同时,使用过程中需注意保持适当的通风条件和散热措施,避免过热导致性能下降。

    兼容性和支持


    该系列产品兼容多种包装形式,可根据用户需求提供散装、托盘、卷盘等多种包装方式。制造商提供了详尽的技术支持和售后服务,用户可以随时获得关于产品安装、调试等方面的专业指导。另外,产品还通过了UL、ITU-T K.12、IEEE C62.31及IEC 61643-311 GDT等多项国际标准测试,保证了产品的高质量和可靠性。

    常见问题与解决方案


    - 问题一:如何确认产品的额定电压?
    - 解答:每个型号的额定电压由后缀数字决定,如2035-20代表200V。

    - 问题二:产品能否承受频繁的过电压冲击?
    - 解答:产品经过严格测试,可以承受特定条件下的多次冲击。用户应根据具体应用选择合适型号,并遵循厂商建议进行使用。

    总结和推荐


    综上所述,2035/2037系列微型双极气体放电管凭借其优良的性能、广泛的适用性和较高的安全等级,在各类电子产品中发挥着关键作用。鉴于其出色的稳定性、强大的过电流保护能力和良好的环境适应性,强烈推荐此系列产品用于需要可靠过电压保护的应用场合。对于寻求高效能、高标准电路保护解决方案的用户而言,这款气体放电管无疑是理想的选择。

2037-09-BLF参数

参数
脉冲放电电流(8/20μs) 5KA
极数 2
故障安全保护
直流火花放电 90V
长*宽*高 5mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

2037-09-BLF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

2037-09-BLF数据手册

厂牌 PDF简要描述 下载
BOURNS 陶瓷气体放电管(GDT) BOURNS 2037-09-BLF 2037-09-BLF数据手册

2037-09-BLF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.4375 ¥ 12.1469
10+ $ 1.1845 ¥ 10.009
50+ $ 0.9295 ¥ 7.8543
100+ $ 0.8195 ¥ 6.9248
200+ $ 0.7409 ¥ 6.2604
500+ $ 0.6653 ¥ 5.6216
1000+ $ 0.6145 ¥ 5.1927
2500+ $ 0.5481 ¥ 4.6314
5000+ $ 0.483 ¥ 4.0814
库存: 2792
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 12.14
直接购买
加入购物车
