2RK230M-4

产品分类: 陶瓷气体放电管(GDT)
厂牌: YAGEO/台湾国巨
产品描述:
供应商型号: ZT-2RK230M-4
供应商: 海外现货
标准整包数: 1

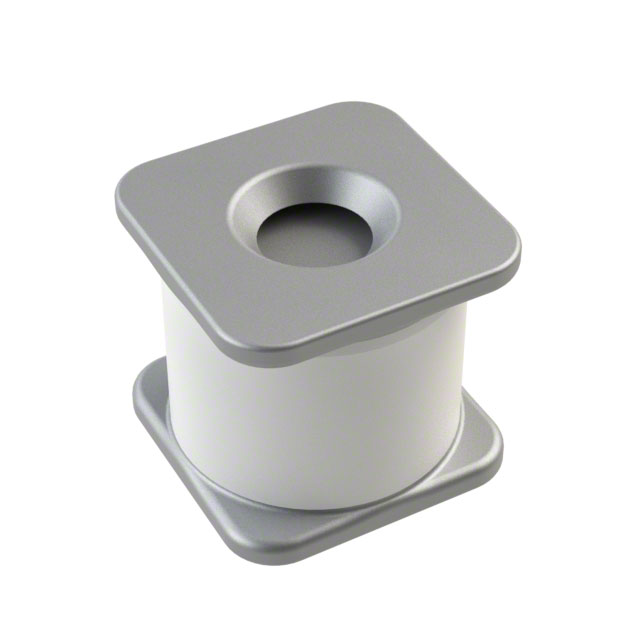

YAGEO/台湾国巨 陶瓷气体放电管(GDT) 2RK230M-4

2RK230M-4概述

    气体放电管(GDT)2R-4系列技术手册

    1. 产品简介


    气体放电管(GDT)是一种重要的电路保护元件,广泛应用于通信系统中。2R-4系列气体放电管具有超快响应特性,可有效防护慢速上升的电压至快速上升的瞬态电压,适用于电话接口、数据通信设备及线卡测试设备等多种应用场景。

    2. 技术参数


    2R-4系列气体放电管的关键技术参数如下:
    | 参数 | 值 |

    | 尺寸 | 4.2mm×4.0mm / 4.0mm×5.6mm |
    | 工作温度范围 | -40°C ~ +85°C |
    | 稳定击穿电压 | 75V至1200V不等 |
    | 最大冲击击穿电压 | 800V至4500V不等 |
    | 额定脉冲放电电流 | 3kA |
    | 最小绝缘电阻 | 1GΩ |
    | 最大电容 | ≤1pF |
    | 储存级别 | MSL 1 |
    | 安全认证 | UL |

    3. 产品特点和优势


    - 超快响应:可在100V/s到1KV/μs的宽幅范围内提供快速响应。
    - 高稳定性:具备稳定的击穿电压,确保长期可靠性。
    - 低电容:电容小于等于1pF,对信号影响极小。
    - 高耐受性:能够承受高达300次的脉冲冲击,适合恶劣环境。
    - 微间隙设计:结构紧凑,易于集成。
    - 环境适应性:工作温度范围广,符合MSL1标准,适合多种应用环境。

    4. 应用案例和使用建议


    2R-4系列气体放电管在多个领域得到了广泛应用,如电信线路保护、数据通信设备以及线卡测试设备等。以电话接口为例,这种设备需要可靠的电压保护,2R-4系列气体放电管能有效吸收并消散瞬态电流,从而保护敏感的通信线路。
    使用建议:
    - 在设计电路时,考虑使用合适的电源去耦合电容,以减小GDT对信号的影响。
    - 确保GDT安装位置合理,避免引脚过长导致的额外电感影响。

    5. 兼容性和支持


    2R-4系列气体放电管采用表面贴装(SMD)封装,方便自动化生产。由于符合RoHS标准且无铅化,符合当前环保要求。制造商提供了详细的焊接条件指南,确保在组装过程中达到最佳效果。

    6. 常见问题与解决方案


    - Q: GDT无法正常启动?
    A: 检查是否符合规定的最低绝缘电阻要求,确保正确的安装和连接。

    - Q: 设备频繁触发保护机制?
    A: 重新检查电源质量和负载情况,确认GDT是否正确匹配负载需求。

    - Q: GDT寿命短?
    A: 考虑设备所处环境的温度变化和电流冲击频率,选择更合适型号的产品。

    7. 总结和推荐


    2R-4系列气体放电管凭借其卓越的性能、稳定的击穿电压和广泛的应用范围,在电路保护方面表现优异。其紧凑的设计和高度可靠性使其成为电话接口及其他类似应用的理想选择。强烈推荐使用此产品,特别是在对瞬态电压保护要求较高的环境中。

2RK230M-4参数

参数
直流火花放电 -
脉冲放电电流(8/20μs) -
极数 -
故障安全保护 -
包装方式 卷带包装

2RK230M-4数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 陶瓷气体放电管(GDT) YAGEO/台湾国巨 2RK230M-4 2RK230M-4数据手册

2RK230M-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.2624 ¥ 2.199
库存: 0
起订量: 251 增量: 1500
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
