2003-20-SM-RPLF

产品分类: 陶瓷气体放电管(GDT)
厂牌: BOURNS
产品描述: 2 1KA 否 200V 贴片安装 3.5mm(长度)*2.8mm(高度)
供应商型号: 2819557
供应商: 海外现货
标准整包数: 5

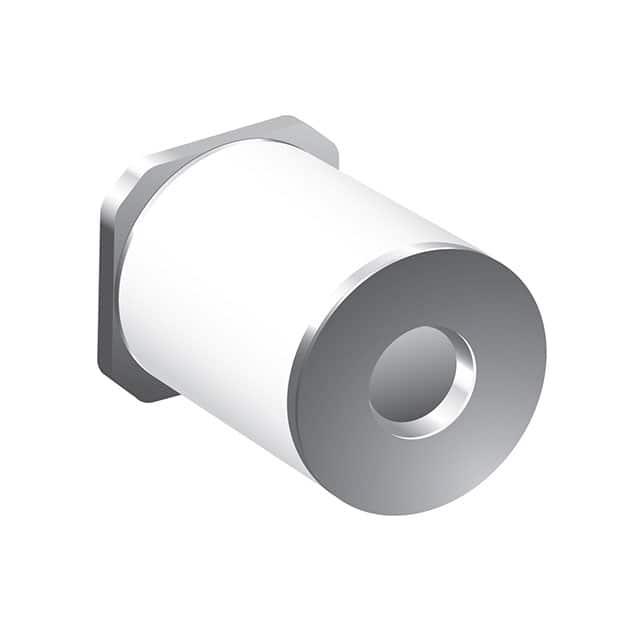

BOURNS 陶瓷气体放电管(GDT) 2003-20-SM-RPLF

2003-20-SM-RPLF概述


    产品简介


    Bourns 2003系列气体放电管(Gas Discharge Tube, GDT)是一种低成本表面贴装(Surface Mount, SM)双电极气体放电管保护装置。该系列产品特别适合宽带保护,因其具有超低电容的特点。2003系列适用于电信、商业及工业应用,提供卓越的保护特性。

    技术参数


    | 参数 | 值 |

    | 电压范围 | DC 75V - 470V |
    | 最大脉冲崩溃电压 | 600V - 1100V |
    | 最大冲击放电电流 | 8/20 μs, 10次:1000A;1次:2000A |
    | 绝缘电阻 | ≥1 GΩ |
    | 最大电容 | ≤0.5 pF |
    | 操作温度范围 | -40°C 至 +90°C |
    | 焊接方式 | 表面贴装 |
    | 包装方式 | 2,500个/轴,7,500个/箱 |

    产品特点和优势


    - 无铅、表面贴装:适合经济型组装,提高了生产效率。
    - 紧凑微型尺寸:减少了电路板空间占用。
    - 低电容和插入损耗:提供了更高效的保护性能,尤其适用于高速信号线路。
    - RoHS合规:符合环保要求。
    - UL认可:确保了产品的安全性和可靠性。

    应用案例和使用建议


    应用案例
    Bourns 2003系列广泛应用于电信设备、工业控制系统及商业设施中的防雷和过电压保护。这些应用中,该产品能够有效吸收和泄放大电流冲击,保护敏感电子设备免受损坏。
    使用建议
    在安装时,应确保产品焊接牢固且与电路板良好接触。为避免电磁干扰(EMI),可考虑增加适当的屏蔽措施。对于高频率信号传输线路,选择电容值较小的产品更为合适。

    兼容性和支持


    Bourns 2003系列气体放电管与其他标准表面贴装组件兼容。Bourns公司为客户提供全面的技术支持和售后服务,包括产品选型指导和技术咨询。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 产品性能不稳定 | 请检查产品是否正确焊接,确保接地线连接稳固。如仍存在问题,请联系技术支持。 |
    | 过压导致损坏 | 确认系统中是否存在异常电压,必要时加装额外保护装置。 |
    | 温度过高 | 检查电路板散热情况,确保工作环境在规定范围内。 |

    总结和推荐


    Bourns 2003系列气体放电管凭借其低电容、高可靠性和良好的环境适应性,在多种应用场景中表现出色。适用于电信、工业和商业领域的防雷和过电压保护需求。强烈推荐给需要高效防护解决方案的设计者和工程师。

2003-20-SM-RPLF参数

参数
极数 2
故障安全保护
直流火花放电 200V
脉冲放电电流(8/20μs) 1KA
长*宽*高 3.5mm(长度)*2.8mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

2003-20-SM-RPLF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

2003-20-SM-RPLF数据手册

厂牌 PDF简要描述 下载
BOURNS 陶瓷气体放电管(GDT) BOURNS 2003-20-SM-RPLF 2003-20-SM-RPLF数据手册

2003-20-SM-RPLF封装设计

查看详情并下载
Symbol
Footprint
3D Model
