B88069X1640T902

产品分类: 陶瓷气体放电管(GDT)
厂牌: TDK
产品描述: 2 5KA 否 90V 贴片安装 5mm(长度)*5.4mm(高度)
供应商型号: UNP-B88069X1640T902
供应商: 海外现货
标准整包数: 1

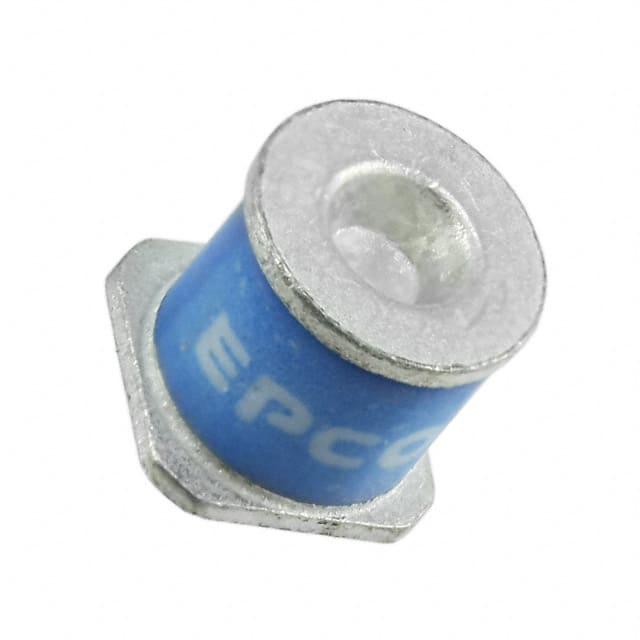

TDK 陶瓷气体放电管(GDT) B88069X1640T902

B88069X1640T902概述

    # 技术手册:EPCOS Surge Arrester B88069X1640T902

    产品简介


    EPCOS Surge Arrester B88069X1640T902是一款小型化二极管避雷器,适用于各种电力线和通信线的应用场景。它具有非常小的尺寸、高电流耐受能力、快速响应时间、稳定的性能、低电容和高绝缘电阻等特点。这款产品广泛应用于调制解调器、XDSL分路器、数据线路、调谐器和天线等领域。

    技术参数


    基本电气特性
    - 直流火花击穿电压(容差 ±20%):
    - 最小值:72V
    - 最大值:108V
    - 冲击火花击穿电压(99%测量值):
    - 100 V/µs 条件下:< 550V
    - 1 kV/µs 条件下:< 500V
    - 服务寿命:
    - 50 Hz, 1秒, 5A:10次操作
    - 50 Hz, 0.18秒(9周期), 10A:1次操作
    - 8/20 µs, 5kA:10次操作
    - 8/20 µs, 10kA:1次操作
    - 10/350 µs, 0.5kA:1次操作
    - 10/1000 µs, 100A:300次操作
    - 绝缘电阻(50V DC):> 1 GΩ
    - 电容(1 MHz):< 1 pF
    - 电弧电压(1 A):~ 10V
    - 放电到电弧过渡电流:< 0.7 A
    - 放电电压:~ 55V
    - 重量:约 1 g
    - 工作和存储温度范围:−40°C 至 +125°C
    - 气候类别(IEC 60068-1):40/125/21
    - 认证:UL 497B (E163070)
    焊接参数
    - 焊料参数:锡铅合金、无铅合金
    - 预热和浸润:
    - 温度范围(最低至最高):100°C 至 150°C
    - 时间范围:60 至 120 秒
    - 液态温度:183°C 或 217°C
    - 液态时间:60 至 150 秒
    - 峰值封装体温度:220°C 至 235°C
    - 最大升温速率:3°C/s
    - 最大降温速率:6°C/s
    - 从25°C到峰值温度的时间:最大6分钟

    产品特点和优势


    EPCOS Surge Arrester B88069X1640T902的独特功能和优势如下:
    - 非常小的尺寸:适合紧凑设计的电路板。
    - 高电流耐受能力:能够承受较高的电流,确保长时间稳定工作。
    - 快速响应时间:迅速反应以防止电压波动对电路造成损害。
    - 低电容:减少信号传输过程中的干扰,提高通信质量。
    - 高绝缘电阻:保证良好的电气隔离,减少漏电风险。
    - RoHS兼容:符合环保标准,降低环境影响。
    - 出色的SMD处理能力:便于表面安装工艺。

    应用案例和使用建议


    应用案例
    这款避雷器在多种设备中得到了广泛应用,例如调制解调器、XDSL分路器、数据线路、调谐器和天线等。它能够有效保护这些设备免受瞬态过电压的影响,从而延长设备的使用寿命。
    使用建议
    - 在安装过程中,注意避雷器的正负极标识,确保正确连接。
    - 为确保最佳性能,建议在焊接后至少等待24小时再进行高压测试,以确保避雷器性能稳定。
    - 避免在过高温度环境下使用避雷器,以防性能下降或损坏。

    兼容性和支持


    该产品具有广泛的兼容性,可与多种电子设备和组件配合使用。EPCOS提供了详细的技术文档和在线支持资源,以帮助用户更好地理解和使用该产品。此外,如果在使用过程中遇到任何问题,可以通过EPCOS官方网站获取技术支持。

    常见问题与解决方案


    常见问题及解决方案
    1. 问:避雷器在焊接后DC火花击穿电压增加?
    - 答:这是正常现象,会在24小时内恢复正常,不影响其保护性能。
    2. 问:避雷器长时间工作是否会变热?
    - 答:长时间的电流负载会导致发热,应避免过载使用,并定期检查连接点。
    3. 问:如果避雷器受到物理损伤怎么办?
    - 答:不要继续使用受损的避雷器,应更换新的避雷器以确保安全。

    总结和推荐


    EPCOS Surge Arrester B88069X1640T902是一款高性能、可靠性高的小型化避雷器,具备诸多优势,适用于多种应用场景。无论是调制解调器、XDSL分路器还是其他需要保护的电子设备,这款产品都能提供可靠的保护。强烈推荐此产品给需要高效、可靠过电压保护的用户。

B88069X1640T902参数

参数
极数 2
故障安全保护
直流火花放电 90V
脉冲放电电流(8/20μs) 5KA
长*宽*高 5mm(长度)*5.4mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

B88069X1640T902厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B88069X1640T902数据手册

厂牌 PDF简要描述 下载
TDK 陶瓷气体放电管(GDT) TDK B88069X1640T902 B88069X1640T902数据手册
