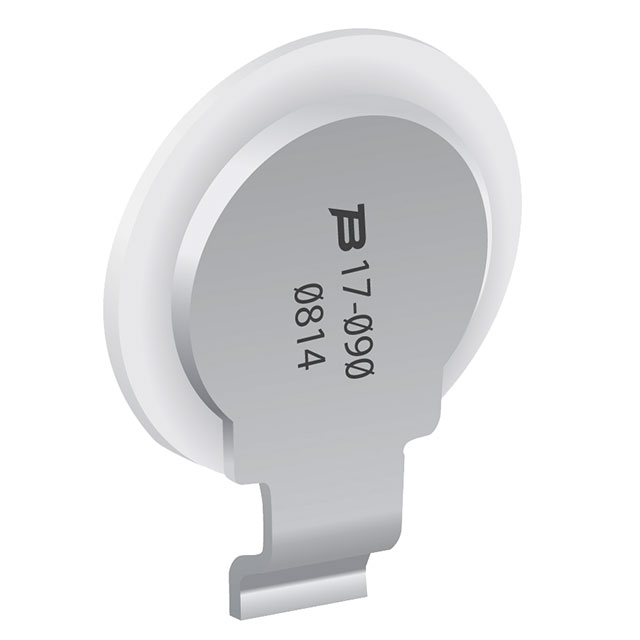

2017-23-SMH-RPLF

产品分类: 陶瓷气体放电管(GDT)
厂牌: BOURNS
产品描述: 2 10KA 否 230V 水平安装,贴片安装 10.35mm(长度)*8mm(高度)
供应商型号: 652-2017-23-SMH-RPLF
供应商: Mouser
标准整包数: 1
BOURNS 陶瓷气体放电管(GDT) 2017-23-SMH-RPLF

2017-23-SMH-RPLF概述

    2017 Series Gas Discharge Tube Surge Arrestor with FLAT® Technology

    1. 产品简介


    Bourns公司推出的2017系列气体放电管(Gas Discharge Tube,简称GDT)是一种新型的两电极气体放电管,采用了独特的扁平封装设计。这种产品主要应用于印刷电路板(Printed Circuit Board,PCB),具有灵活的安装选项。表面贴装版本可选择垂直和水平安装配置,使其广泛适用于电信客户终端设备(Customer Premises Equipment,CPE)、工业通信及浪涌保护装置等高密度电路板组装应用。

    2. 技术参数


    以下是2017系列气体放电管的技术规格和性能参数:
    - 直流火花电压:±20% @ 100 V/s(在离子模式下)
    - 额定冲击火花电压:100 V/μs典型值 / 99% 值
    - 绝缘电阻:>1 GΩ
    - 光晕电压:约70 V @ 10 mA
    - 电弧电压:>1 A @ 约10 V
    - 电容:<3 pF @ 1 MHz
    - 冲击放电电流:12000 A, 8/20 μs(1次操作),10000 A, 8/20 μs(10次操作),2500 A, 10/350 μs(1次操作),100 A, 10/1000 μs(300次操作),10 A, 10/1000 μs(1500次操作)
    - 交流放电电流:10 Arms, 1 s(10次操作)
    - 工作温度范围:-55°C 至 +105°C
    - 存储温度范围:-55°C 至 +105°C
    - 气候分类:符合IEC 60068-1标准的55/105/21分类

    3. 产品特点和优势


    - 扁平封装技术:采用独特的FLAT®技术,提供体积和空间节省的设计,非常适合高密度和空间受限的应用。
    - 改进的瞬态性能:相较于传统气体放电管,其瞬态性能得到了显著提升。
    - UL认证:该系列产品已通过UL 497B认证,表明其在电涌保护方面的可靠性和安全性。
    - 环保合规:所有型号均符合RoHS指令要求,确保无铅化生产,符合环保标准。

    4. 应用案例和使用建议


    2017系列气体放电管主要用于需要电涌保护的应用,如电信CPE、工业通信系统和高密度PCB组装。实际应用中,这些器件可以有效地保护电路免受雷击和其他电涌引起的损坏。
    - 安装建议:考虑到设备的空间限制,建议优先选择水平安装方式以最大限度利用PCB空间。
    - 布线建议:为了提高可靠性,放电管应尽可能靠近被保护的电路进行安装,同时确保走线尽可能短且直,以减少寄生电感。

    5. 兼容性和支持


    2017系列气体放电管设计时充分考虑了与现有电子设备的兼容性。其标准化的设计使得与其他品牌的同类产品具备良好的互换性。Bourns公司提供全面的技术支持,包括安装指南、用户手册和技术文档,确保客户能够顺利地将这些产品集成到其现有的系统中。

    6. 常见问题与解决方案


    - 问题:如何确认产品的工作状态?
    - 解决方案:可以通过检查其绝缘电阻、光晕电压和电弧电压来判断产品的状态是否正常。

    - 问题:产品的工作温度范围是多少?
    - 解决方案:2017系列气体放电管的工作温度范围为-55°C至+105°C,适合极端环境下的应用。

    - 问题:如何正确处理静电?
    - 解决方案:静电对敏感元件可能造成损害,建议在处理这些器件时采取防静电措施,例如佩戴防静电手环。

    7. 总结和推荐


    2017系列气体放电管是目前市场上非常高效和可靠的浪涌保护器件之一。它不仅具备优异的瞬态性能,而且通过了UL认证,符合RoHS环保标准。此外,其扁平封装技术和灵活的安装选项使得这款产品成为多种应用的理想选择。因此,强烈推荐此产品用于需要高可靠性和空间节约的应用场景。

2017-23-SMH-RPLF参数

参数
极数 2
故障安全保护
直流火花放电 230V
脉冲放电电流(8/20μs) 10KA
长*宽*高 10.35mm(长度)*8mm(高度)
安装方式 水平安装,贴片安装
零件状态 在售
包装方式 散装,卷带包装
