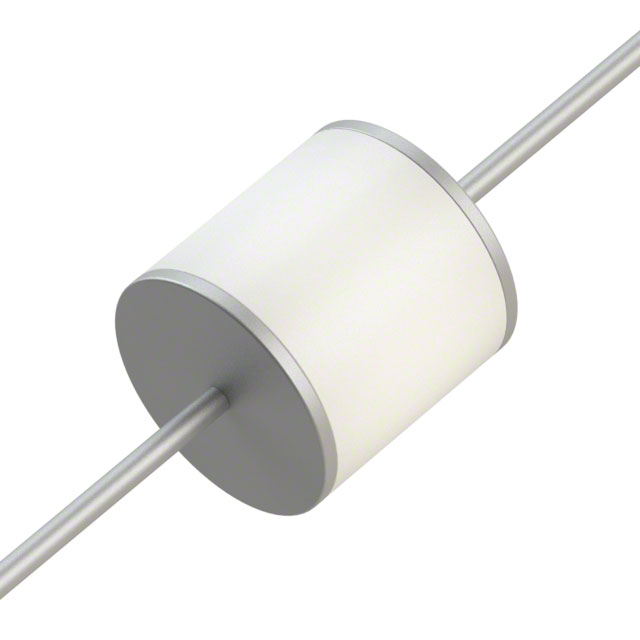

2RH2500L-8/B

产品分类: 陶瓷气体放电管(GDT)
厂牌: YAGEO/台湾国巨
产品描述: 2 2.5KA 通孔安装
供应商型号: 603-2RH2500L-8/B
供应商: Mouser
标准整包数: 1
YAGEO/台湾国巨 陶瓷气体放电管(GDT) 2RH2500L-8/B

2RH2500L-8/B概述

    # 气体放电管(GDT)技术手册

    产品简介


    气体放电管(GDT)是一种用于电路保护的电子元器件。该系列的型号为2R-8x8,具备微型间隙设计,尺寸为8.0mm x 8.0mm,主要应用于电信接口、数据通信设备及线卡等领域。该产品符合RoHS标准,并通过了UL认证。

    技术参数


    基本规格
    - 产品型号:2R-8x8系列
    - 端子数量:2
    - 封装形式:直插式(Lead)、贴片式(SMD)
    - 工作温度范围:-40℃ ~ +85℃
    - 封装方式:托盘包装(Box Package)、卷带包装(Tape & Reel)
    电气特性
    | 特性 | 值 |

    | 直流击穿电压 | 1000V至5500V |
    | 最大冲击击穿电压 | 1400V至5500V |
    | 脉冲放电电流(8/20μs) | 100次脉冲,每次2.5KA |
    | 交流放电电流(50Hz, 1s) | 2.5A |
    | 绝缘电阻 | ≥500MΩ |
    | 容量 | ≤1.5pF |
    尺寸信息
    - 长度:最大30.0mm
    - 直径:8.0mm,公差±0.3mm
    - 焊接引脚直径:0.8mm,公差±0.1mm

    产品特点和优势


    - 超快响应速度:从慢速上升的100V/s到快速上升的1KV/μs的冲击电压都能迅速响应。
    - 稳定电压:提供稳定的击穿电压。
    - 高绝缘电阻:确保在各种条件下的可靠性。
    - 低容性设计:小于等于1.5pF,减少信号干扰。
    - 微间隙设计:提高响应速度并增强防护能力。
    - 大电流吸收能力:能够处理大量瞬态电流。

    应用案例和使用建议


    应用案例
    - 电话接口和线路卡
    - 重复器和调制解调器
    - 数据通信设备
    使用建议
    - 由于该产品适用于高温环境(最高85℃),在高温条件下建议进行热管理以保持其性能。
    - 在焊接过程中,建议使用无铅焊料并遵循推荐的焊接条件,以避免损坏元器件。

    兼容性和支持


    - 该产品适用于标准的PCB组装工艺,且有多种封装形式可供选择。
    - 具备MIL-STD-202F标准认证,确保了其在不同环境下的稳定性。
    - 厂商提供了详尽的技术支持和维护服务,确保用户能够顺利安装和调试。

    常见问题与解决方案


    1. 问:如何测试绝缘电阻?
    - 解决方法:使用兆欧表测量,一般要求达到500MΩ以上。
    2. 问:如果遇到异常高温情况怎么办?
    - 解决方法:检查是否有足够的散热措施,或者更换具有更好散热特性的产品。

    总结和推荐


    综合评估
    气体放电管2R-8x8系列是一款高性能的电路保护元件,具备极快的响应速度、高稳定性和良好的温度适应性。其独特的微间隙设计使其在各种恶劣环境下均能表现出色。
    推荐
    鉴于其出色的电气特性和广泛的应用领域,强烈推荐此款气体放电管应用于各种需要高可靠性和快速响应速度的电路保护系统中。

2RH2500L-8/B参数

参数
直流火花放电 -
脉冲放电电流(8/20μs) 2.5KA
极数 2
故障安全保护 -
安装方式 通孔安装
包装方式 盒装

2RH2500L-8/B数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 陶瓷气体放电管(GDT) YAGEO/台湾国巨 2RH2500L-8/B 2RH2500L-8/B数据手册

2RH2500L-8/B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.357 ¥ 11.4667
10+ $ 1.0902 ¥ 9.2122
50+ $ 0.8635 ¥ 7.2966
100+ $ 0.7557 ¥ 6.3857
200+ $ 0.7193 ¥ 6.0779
500+ $ 0.6545 ¥ 5.5304
1000+ $ 0.6286 ¥ 5.3113
2500+ $ 0.5429 ¥ 4.5871
5000+ $ 0.524 ¥ 4.4274
库存: 460
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 11.46
