2035-15-B5

产品分类: 陶瓷气体放电管(GDT)
厂牌: BOURNS
产品描述: 2 5KA 否 150V 通孔安装 4mm(长度)
供应商型号: 2035-15-B5
供应商: Master
标准整包数: 145

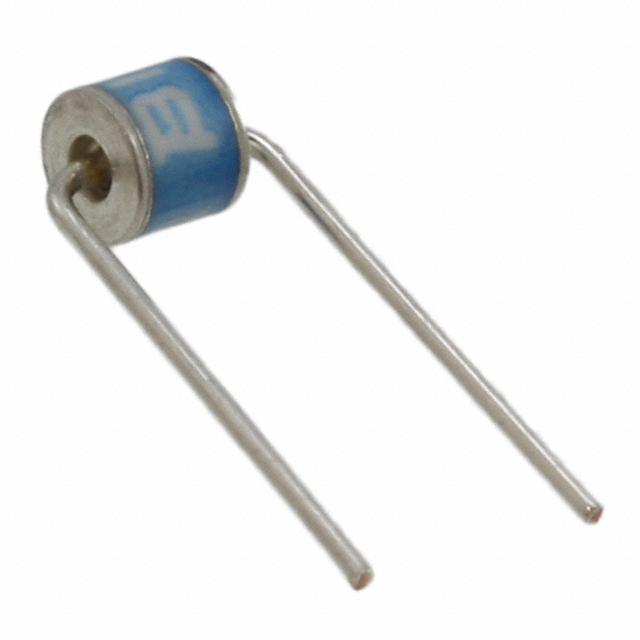

BOURNS 陶瓷气体放电管(GDT) 2035-15-B5

2035-15-B5概述

    电子元器件产品技术手册

    产品简介


    本产品为2035/2037系列微型双极气体放电管(GDT),包含两种型号:2035系列(直径5毫米,长4毫米)和2037系列(直径5毫米,长5毫米)。这些气体放电管广泛应用于电信、工业电子、商业电子、消费电子以及汽车、航空和军事电子领域。它们具有高浪涌电流等级和稳定的工作寿命,且符合RoHS标准。

    技术参数


    - 尺寸
    - 2035系列:直径5毫米,长4毫米
    - 2037系列:直径5毫米,长5毫米
    - 认证
    - 满足UL认可标准,文件编号E153537
    - 性能指标
    - 直流火花放电电压范围:90V至600V(具体数值取决于型号)
    - 冲击火花放电电压(100 V/µs):300V至1100V
    - 绝缘电阻:>10^10 Ω
    - 光晕电压:~70V
    - 弧电压:~10V
    - 直流保持电压:135V(部分型号更低)
    - 冲击放电电流:10000A至100A,持续时间不同
    - 交流放电电流:20Arms至5Arms
    - 工作温度
    - -55°C 至 +85°C
    - 封装和包装
    - 标准包装:袋装、托盘、箱装
    - 可选包装:卷装

    产品特点和优势


    - UL认证:确保产品在安全方面的可靠性和一致性。
    - 高浪涌电流等级:有效保护电路免受瞬时大电流冲击。
    - 稳定的直流和冲击火花放电电压:确保在整个生命周期内都能保持稳定的性能。
    - 符合RoHS标准:环保材料,适用于对环境保护有要求的应用。

    应用案例和使用建议


    2035/2037系列气体放电管适用于多种应用场合,如电信设备的过电压保护、工业电子的浪涌抑制以及汽车电子的雷击防护。建议根据实际应用选择合适的型号,并进行充分的测试验证以确保最佳性能。例如,在高频环境下,选择具有较低电容特性的型号,可以减少信号传输过程中的损耗。

    兼容性和支持


    该产品与其他标准电子元器件兼容,可在各类电路板上安装使用。厂商提供全面的技术支持和维护服务,包括详细的技术文档和故障排查指南。

    常见问题与解决方案


    - 问题1:产品无法正常工作
    - 解决方案:检查连接线路是否正确,确认输入电压是否符合规格要求。
    - 问题2:绝缘电阻下降
    - 解决方案:检查安装环境是否存在湿度或灰尘,必要时采取防潮措施。
    - 问题3:过压保护失效
    - 解决方案:检查产品型号是否匹配应用需求,必要时更换合适的型号。

    总结和推荐


    综上所述,2035/2037系列微型双极气体放电管凭借其卓越的性能、可靠的认证和支持,在多个应用领域展现出强大的竞争力。我们强烈推荐该产品用于需要高效过电压保护的应用场合,特别是对于追求高性能和环保标准的应用更为适合。

2035-15-B5参数

参数
脉冲放电电流(8/20μs) 5KA
极数 2
故障安全保护
直流火花放电 150V
长*宽*高 4mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

2035-15-B5厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

2035-15-B5数据手册

厂牌 PDF简要描述 下载
BOURNS 陶瓷气体放电管(GDT) BOURNS 2035-15-B5 2035-15-B5数据手册

2035-15-B5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.6256 ¥ 5.2988
250+ $ 0.5581 ¥ 4.6402
500+ $ 0.5205 ¥ 4.3275
1000+ $ 0.5069 ¥ 4.0961
2500+ $ 0.4721 ¥ 3.8661
5000+ $ 0.4606 ¥ 3.772
7500+ $ 0.4538 ¥ 3.7158
10000+ $ 0.4538 ¥ 3.7158
库存: 145
起订量: 145 增量: 0
交货地:
最小起订量为:1
合计: ¥ 5.29
