2056-20-B3LF

产品分类: 陶瓷气体放电管(GDT)
厂牌: BOURNS
产品描述: 3 5KA 否 200V 通孔安装 11.5mm(长度)*6mm(高度)
供应商型号: 2148197
供应商: 海外现货
标准整包数: 1

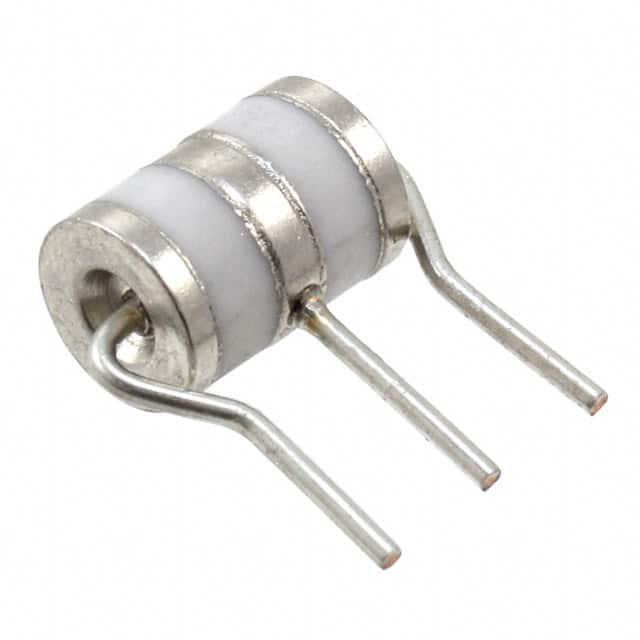

BOURNS 陶瓷气体放电管(GDT) 2056-20-B3LF

2056-20-B3LF概述

    # 2056系列轻型三电极气体放电管技术手册解析

    产品简介


    2056系列轻型三电极气体放电管是一款紧凑型高性能保护器件,适用于各种电信、工业及消费电子设备。其设计小巧(直径6毫米,长度8毫米),具备低电容和插入损耗特性,并提供开关级失效短路选项,符合RoHS环保要求且通过UL认证,确保其在各类应用中的可靠性。

    技术参数


    | 参数 | 值 |

    | 直径 | 6 mm |
    | 长度 | 8 mm |
    | 工作温度范围 | -30°C 至 +85°C |
    | 存储温度范围 | -40°C 至 +115°C |
    | 爆裂电压(直流) | 90V, 145V, 200V, 230V, 250V, 350V... |
    | 冲击爆裂电压(脉冲)| <600V 至 <1000V |
    | 最大电容 | <2pF |
    | 最大脉冲放电电流 | 5000A, 8/20μs |
    以上技术参数表明,该系列放电管在多种电压范围内表现优异,能够满足不同设备对过电压保护的需求。

    产品特点和优势


    1. 紧凑设计:适合空间有限的应用场合。
    2. 高可靠性:通过UL认证并符合RoHS标准。
    3. 多样化选择:提供多种型号以适应不同的工作电压需求。
    4. 失效短路选项:增强系统的安全性。
    这些特点使其成为通信设备、工业控制设备以及家用电器的理想选择。

    应用案例和使用建议


    该产品广泛应用于电信基础设施、自动化生产线及家庭娱乐系统等领域。例如,在数据中心中作为防雷保护元件;在家用路由器内保障网络连接稳定性。对于使用者来说,建议根据具体应用需求合理选择合适的电压等级,并确保安装位置远离热源。

    兼容性和支持


    此款放电管可与其他同类产品互换使用,且具有良好的机械强度。制造商提供了详尽的技术文档和技术支持服务,帮助客户解决实际操作过程中遇到的问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备启动时频繁触发 | 检查连接线路是否正确连接 |
    | 长期使用后性能下降 | 定期检查并更换老化部件 |
    | 不同批次间性能差异较大 | 统一采购同一批次产品 |

    总结和推荐


    综上所述,2056系列轻型三电极气体放电管凭借其卓越的技术指标和灵活的应用场景,非常适合用于需要高效能电涌防护的地方。如果您正在寻找一款兼具成本效益与可靠性的解决方案,那么这款产品无疑是一个明智的选择。因此,我们强烈推荐这款产品给所有寻求优质电涌保护解决方案的专业人士。

2056-20-B3LF参数

参数
极数 3
故障安全保护
直流火花放电 200V
脉冲放电电流(8/20μs) 5KA
长*宽*高 11.5mm(长度)*6mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 托盘

2056-20-B3LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

2056-20-B3LF数据手册

厂牌 PDF简要描述 下载
BOURNS 陶瓷气体放电管(GDT) BOURNS 2056-20-B3LF 2056-20-B3LF数据手册

2056-20-B3LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 6.6725
50+ ¥ 6.4056
100+ ¥ 5.9786
250+ ¥ 5.8718
500+ ¥ 5.8718
1000+ ¥ 5.765
5000+ ¥ 5.765
10000+ ¥ 5.765
库存: 0
起订量: 8 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
