33-4421-00-3000

产品分类: 无线收发芯片
厂牌: TALLYSMAN
产品描述: Navigation 1.575GHz,1.606GHz 1.606GHz 磁性安装,贴片安装,黏合安装 14.3mm(高度)
供应商型号: ET-3255483
供应商: 海外现货
标准整包数: 1
TALLYSMAN 无线收发芯片 33-4421-00-3000

33-4421-00-3000概述


    产品简介

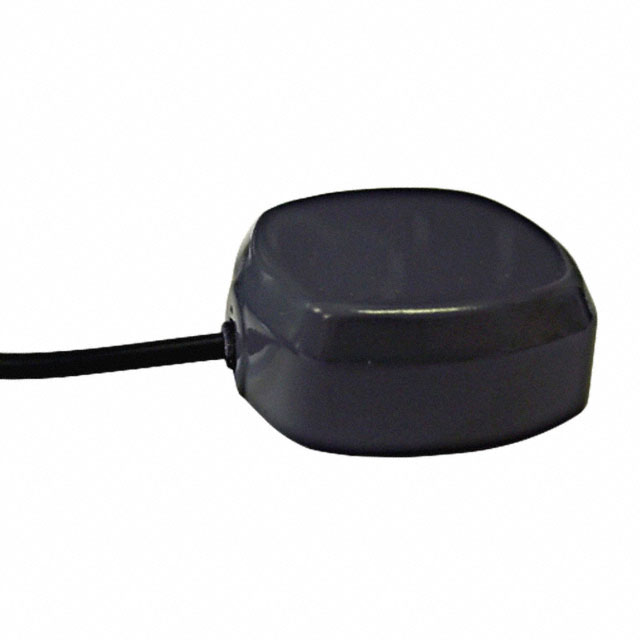

    Tallysman Accutenna® TW4421/TW4422是一款宽频双馈GPS/GLONASS天线,专为成本敏感且关键位置的应用而设计。这款天线广泛应用于军事与安全、隐蔽监视、车队管理和资产管理等领域。它具备优秀的抗多路径信号干扰能力和出色的GNSS可靠性,特别适合高精度应用。

    技术参数


    | 参数 | TW4421/TW4422 |

    | 工作频率 | 1574 - 1606 MHz |
    | 天线增益(带100mm地平面) | 26 dB |
    | 轴比 | ≤2.5 dB |
    | 极化方式 | 右旋圆极化(RHCP) |
    | 带内抑制(<1500MHz) | >32 dB |
    | 带内抑制(<1550MHz) | >25 dB |
    | 带外抑制(>1640MHz) | >65 dB |
    | 电压范围 | 2.5 VDC - 16 VDC |
    | 电流消耗 | 9 mA(最小2.3 VDC时) |
    | 外形尺寸 | 38mm × 38mm × 14.3mm |
    | 重量 | 50g(包含SMA连接器) |
    | 工作温度范围 | -40°C 至 +85°C |
    | 防护等级 | IP67 |

    产品特点和优势


    1. 双馈宽频段:TW4421/TW4422采用了专利Accutenna®技术,覆盖了GPS L1、GLONASS G1和SBAS(WAAS、EGNOS、MSAS)频段。
    2. 优异的轴比:在全频带内轴比小于2.5 dB,确保了优秀的圆极化响应。
    3. 高性能低噪声放大器:内置两级低噪声放大器(LNA),噪声系数仅为1.0 dB。
    4. 增强的带外抑制:有效抑制其他通信系统的干扰信号,如LTE。
    5. 耐候性强:IP67防护等级,可在恶劣环境中可靠工作。
    6. 易于安装:提供磁吸或粘合底座安装方式,适用于各种安装需求。

    应用案例和使用建议


    应用场景:TW4421/TW4422广泛应用于军队、安全部门以及民用定位系统。例如,在车队管理中,这种天线可以安装在车辆顶部,以实现精准的定位和跟踪。
    使用建议:
    1. 在高电磁干扰环境下,优先选择TW4422型号,因其内置滤波器能更好地抑制高幅度干扰信号。
    2. 安装时注意保持天线与地面的良好接触,可提高信号接收质量。
    3. 根据具体需求选择不同长度的电缆和不同的连接器类型。

    兼容性和支持


    该天线兼容多种电缆和连接器选项,可以轻松与各种设备集成。制造商提供一年质保服务,涵盖零件和人工费用。对于安装和使用过程中遇到的技术问题,可以通过官方技术支持热线获得帮助。

    常见问题与解决方案


    1. 问题:天线信号不稳定。
    解决方案:检查电缆和连接器是否松动,尝试更换长一点的电缆。
    2. 问题:设备无法正常启动。
    解决方案:确认供电电压是否在指定范围内,检查电源接头是否接触良好。
    3. 问题:天线被频繁干扰。
    解决方案:选择TW4422型号,其内置滤波器能够更好地抑制外部干扰信号。

    总结和推荐


    总体而言,Tallysman Accutenna® TW4421/TW4422凭借其高精度、高可靠性及良好的兼容性,成为了定位领域的优秀选择。特别是在对成本敏感的关键任务中,该天线的表现尤为出色。强烈推荐用于需要高度精准和稳定信号的应用场景,如军事、安防以及精密定位系统。

33-4421-00-3000参数

参数
调制方式 -
典型输出功率 -
典型供电电流 -
最大工作频率 1.606GHz
发送机数量 -
接收电流 -
接口类型 -
最小工作频率 1.575GHz,1.606GHz
模块/芯片分类 -
接收机数量 -
支持协议 -
最大工作供电电压 -
射频系列/标准 Navigation
最小工作供电电压 -
典型灵敏度 -
最大数据速率 -
传输电流 -
长*宽*高 14.3mm(高度)
安装方式 磁性安装,贴片安装,黏合安装
零件状态 在售
包装方式 散装

33-4421-00-3000厂商介绍

TALLYSMAN公司是一家在高精度测量和定位领域具有专业经验的企业。该公司专注于开发和生产用于各种工业应用的高精度测量设备,包括但不限于:

1. 主营产品分类:
- 激光测量设备:用于精确测量距离、角度和位置。
- 定位系统:提供实时定位服务,适用于室内外导航和资产跟踪。
- 传感器和数据采集设备:用于收集和分析各种环境参数。

2. 应用领域:
- 建筑和土木工程:用于施工测量、地形测绘和结构监测。
- 制造业:在自动化生产线上进行精确定位和质量控制。
- 地理信息系统(GIS):用于地图制作、土地管理和环境监测。
- 机器人技术:为自动化机器人提供导航和避障能力。

3. TALLYSMAN的优势:
- 高精度:提供业界领先的测量精度,确保数据的可靠性。
- 技术创新:不断研发新技术,以满足不断变化的市场需求。
- 定制解决方案:根据客户的具体需求提供定制化的产品和服务。
- 客户支持:提供全面的技术支持和售后服务,确保客户满意度。

TALLYSMAN公司以其在高精度测量和定位技术方面的专业知识和创新能力,为客户提供了广泛的解决方案,以满足各种复杂的工业和科研需求。

33-4421-00-3000数据手册

厂牌 PDF简要描述 下载
TALLYSMAN 无线收发芯片 TALLYSMAN 33-4421-00-3000 33-4421-00-3000数据手册

33-4421-00-3000封装设计

查看详情并下载
Symbol
Footprint
3D Model
