首页  >  产品百科  >  GYSFFMAXC

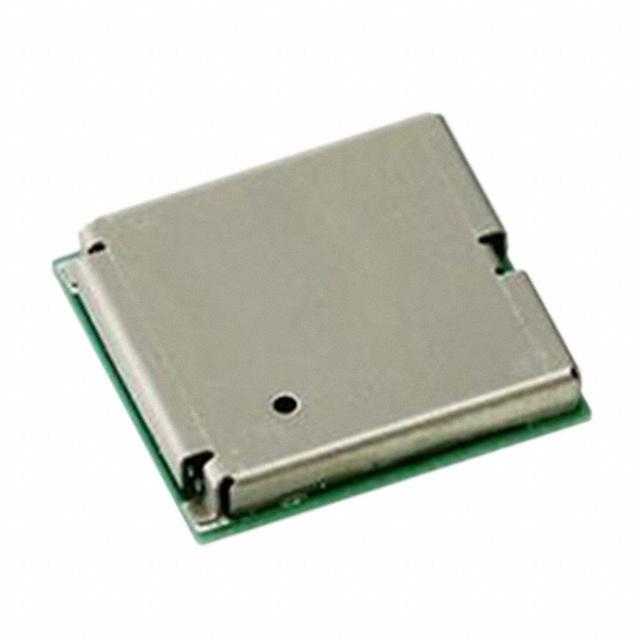

GYSFFMAXC

产品分类: 无线收发芯片
厂牌: TAIYO YUDEN
产品描述: 35mA GLONASS,GPS 4.3V UART 22mA 162dBm 2V 10.8mm*10mm*2.05mm
供应商型号: CSJ-ST37370927
供应商: 海外现货
标准整包数: 1
TAIYO YUDEN 无线收发芯片 GYSFFMAXC

GYSFFMAXC概述

    GNSS模块GYSFFMAXC技术手册

    1. 产品简介


    GYSFFMAXC是一款来自TAIYO YUDEN公司的表面贴装型GNSS模块(无内置天线)。这款模块主要用于全球卫星导航系统(GNSS),包括GPS(L1频段1575.42MHz)和GLONASS(L1频段1598.0625MHz至1605.375MHz)信号接收。其主要功能包括33通道跟踪、99通道捕获以及多频段支持。这款模块广泛应用于消费类设备领域。

    2. 技术参数


    电气特性
    - 输入电压
    - VDD3V3: -0.3V 至 4.3V
    - VDDBACKUP: -0.3V 至 4.3V
    - RESET, GIO/EINT, RX: -0.3V 至 3.6V
    - 推荐工作范围
    - 输入电压范围: VDD3V3: 3.0V 至 3.3V
    - 备用电源电压: VDDBACKUP: 2.0V 至 3.3V
    - 操作温度范围: -30°C 至 85°C
    - 存储温度范围: -30°C 至 85°C
    - 直流规格
    - 额定工作电流:
    - 获取状态: 平均电流 22mA 至 35mA
    - 跟踪状态: 平均电流 18mA 至 28mA
    - 备用状态:
    - VDD3V3BACKUP = 0V 时的备用电流: 6μA 至 15μA
    - 其他模式: 24μA 至 200μA
    射频规格
    - 频率
    - 中心频率: 1575.4 MHz
    - 中频: 13.2 MHz
    - 性能指标
    - 图像抑制比: 30 dB
    - 噪声系数: 1.0 dB
    - 灵敏度:
    - 热启动灵敏度: -162 dBm
    - 温启动灵敏度: -146 dBm
    - 冷启动灵敏度: -146 dBm
    - 跟踪灵敏度: -164 dBm
    - 首次定位时间 (TTFF)
    - 热启动: 1.0 秒
    - 温启动: 31 秒
    - 冷启动: 38 秒

    3. 产品特点和优势


    GYSFFMAXC具备以下特点和优势:
    - 高精度:能够实现高精度的位置计算。
    - 低功耗:在获取和跟踪状态下具有非常低的平均电流消耗。
    - 多功能接口:支持多种通用接口(如UART、GPIO),便于集成到不同的设备中。
    - 先进功能:支持多星座系统,具备热启动、温启动、冷启动等功能,确保快速准确的位置确定。

    4. 应用案例和使用建议


    应用案例
    - 消费类设备:适用于智能手机、平板电脑和其他便携式设备。
    - 工业设备:可用于物流追踪、资产监控等领域。
    使用建议
    - 在高温或低温环境中使用时,应考虑温度对工作性能的影响。
    - 为降低功耗,在不需要时关闭模块以节省能源。
    - 在设计电路板时,需确保供电稳定,避免电源波动影响模块性能。

    5. 兼容性和支持


    GYSFFMAXC模块与大多数标准的微控制器和处理器兼容。TAIYO YUDEN公司提供详细的文档和支持,包括软件开发工具包(SDK)和相关技术支持服务,帮助用户更好地利用这一模块的功能。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 模块无法正常工作 | 确认供电电压是否在规定范围内,检查天线连接是否正确。 |
    | 接收信号弱 | 更换更好的天线或者尝试更换位置以获得更好的信号覆盖。 |

    7. 总结和推荐


    GYSFFMAXC是一款高性能的GNSS模块,具备出色的多星座支持、低功耗特性和高精度定位能力。其在消费电子和工业设备中的广泛应用表明其可靠性和稳定性。强烈推荐在需要精准位置信息的应用中使用此模块。

GYSFFMAXC参数

参数
发送机数量 -
最大工作供电电压 4.3V
支持协议 -
接收机数量 -
最大数据速率 -
射频系列/标准 -
最大工作频率 -
最小工作频率 -
典型灵敏度 162dBm
模块/芯片分类 -
传输电流 -
接口类型 UART
最小工作供电电压 2V
典型供电电流 22mA
接收电流 35mA
调制方式 GLONASS,GPS
典型输出功率 -
长*宽*高 10.8mm*10mm*2.05mm
零件状态 在售
包装方式 卷带包装

GYSFFMAXC厂商介绍

TAIYO YUDEN(太阳诱电)是一家日本电子元件制造商,成立于1950年,总部位于日本东京。公司专注于电子元件的研发、生产和销售,产品广泛应用于通信、汽车、工业、医疗等领域。

TAIYO YUDEN的主营产品包括:

1. 电容器:陶瓷电容器、铝电解电容器等,用于电源、滤波、耦合等。

2. 电感器:用于信号处理、电源管理等。

3. 传感器:如温度、湿度、压力传感器等,用于环境监测、工业控制等。

4. 无线通信模块:如蓝牙、Wi-Fi模块等,用于物联网、智能设备等。

TAIYO YUDEN的优势在于:

1. 技术创新:拥有强大的研发能力,不断推出高性能、高可靠性的产品。

2. 品质保证:严格的质量控制体系,确保产品的稳定性和可靠性。

3. 客户服务:提供定制化解决方案,满足客户的个性化需求。

4. 环保理念:致力于环保材料和工艺的研发,推动绿色电子产业的发展。

GYSFFMAXC数据手册

厂牌 PDF简要描述 下载
TAIYO YUDEN 无线收发芯片 TAIYO YUDEN GYSFFMAXC GYSFFMAXC数据手册

GYSFFMAXC封装设计

查看详情并下载
Symbol
Footprint
3D Model
