WYSAGVDX7

产品分类: 无线收发芯片
厂牌: TAIYO YUDEN
产品描述: 8dBm WiFi 802.11b/g/n 72.2Mbps SDIO 86dBm 贴片安装 20mm*11mm*2.15mm
供应商型号: CSJ-ST37370921
供应商: 海外现货
标准整包数: 1

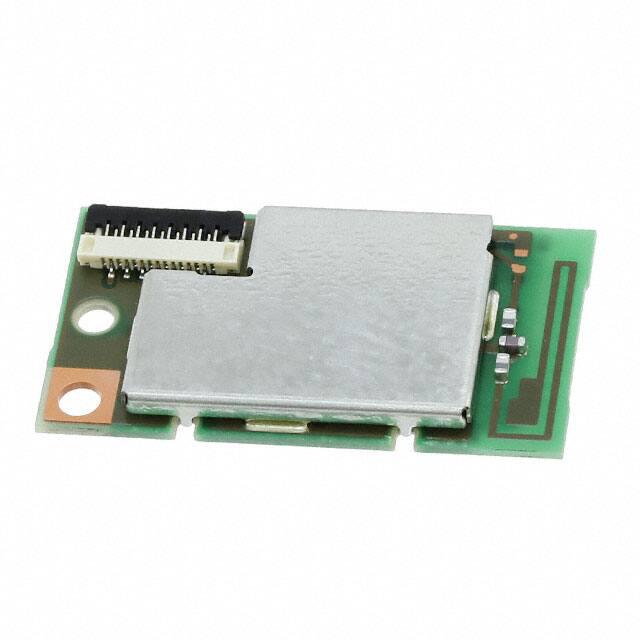

TAIYO YUDEN 无线收发芯片 WYSAGVDX7

WYSAGVDX7概述

    WYSAGVDX7无线局域网模块:高性能数据传输解决方案

    1. 产品简介


    WYSAGVDX7是由TAIYO YUDEN制造的无线局域网模块,符合IEEE802.11b/g/n标准。该模块广泛应用于数字相机(DSC)、数码单反相机(DSLR)、数字摄像机(DVC)、游戏设备、视听设备及智能家居电器等领域。作为一款混合IC,它集成了硅基和砷化镓单片半导体,能够实现高效的射频传输。此外,该产品符合RoHS指令,确保其对环境友好。

    2. 技术参数


    | 参数 | 描述 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 供应电压1 | VCC33 3.3 | 3.6 | V |
    | 供应电压2 | VCC18 1.8 | 1.89 | V |
    | 供应电压3 | VIO | 1.71 | 3.0 | 3.6 | V |
    | 输出纹波电压1 | RippleVCC33 60 | mVpp |
    | 输出纹波电压2 | RippleVCC18 30 | mVpp |
    | 输出纹波电压3 | RippleVIO 60 | mVpp |
    | 频率范围 | FREQ | 2412 2472 | MHz |
    | 发射功率 | Po | 4 | 6 | 8 | dBm |
    | 接收灵敏度 | SEN -69 | dBm |
    | 最大输入电平 | MIL | -20 dBm |

    3. 产品特点和优势


    WYSAGVDX7具备以下独特功能和优势:
    - 高频率范围:覆盖2.4GHz频段,符合多种无线设备需求。
    - 高效发射功率:达到最高8dBm的发射功率,适用于各类无线应用。
    - 低功耗设计:通过多种电源管理模式(如Deep Sleep模式),显著降低能耗。
    - 卓越的接收灵敏度:最高可接收-64dBm的信号强度,确保稳定的数据传输。

    4. 应用案例和使用建议


    该模块广泛应用于数字家电和移动设备中,可以用于DSC、DSLRC、DVC等设备。在实际使用时,用户需要注意无线环境可能会影响通信质量。建议避免与其他无线设备靠近,以减少干扰。同时,建议在设计特殊设备(如医疗设备)时进行充分的适用性和安全评估。

    5. 兼容性和支持


    WYSAGVDX7模块已通过IEEE802.11bgn标准认证,并且在特定国家和地区(如日本和加拿大)拥有相应的批准文件。厂商提供了一定的支持服务,但在大规模生产前,客户需要自行检查软件和硬件的稳定性。

    6. 常见问题与解决方案


    - 问题1:无线信号不稳定。
    - 解决办法:调整天线位置或重新配置网络设置。

    - 问题2:模块温度过高。
    - 解决办法:在模块周围添加散热措施或使用适当的供电方式。

    7. 总结和推荐


    WYSAGVDX7无线局域网模块凭借其优异的性能和广泛的适用性,在消费电子市场中具有较强的竞争力。它的低功耗、高传输速率以及良好的抗干扰能力,使其成为许多无线设备的理想选择。对于需要可靠无线连接的应用场景,强烈推荐使用WYSAGVDX7模块。

WYSAGVDX7参数

参数
支持协议 802.11b/g/n
模块/芯片分类 -
发送机数量 -
调制方式 -
最小工作频率 -
最小工作供电电压 -
射频系列/标准 WiFi
最大数据速率 72.2Mbps
典型供电电流 -
典型输出功率 8dBm
最大工作供电电压 -
传输电流 -
典型灵敏度 86dBm
接收电流 -
接收机数量 -
接口类型 SDIO
最大工作频率 -
长*宽*高 20mm*11mm*2.15mm
安装方式 贴片安装
零件状态 停产
包装方式 托盘

WYSAGVDX7厂商介绍

TAIYO YUDEN(太阳诱电)是一家日本电子元件制造商,成立于1950年,总部位于日本东京。公司专注于电子元件的研发、生产和销售,产品广泛应用于通信、汽车、工业、医疗等领域。

TAIYO YUDEN的主营产品包括:

1. 电容器:陶瓷电容器、铝电解电容器等,用于电源、滤波、耦合等。

2. 电感器:用于信号处理、电源管理等。

3. 传感器:如温度、湿度、压力传感器等,用于环境监测、工业控制等。

4. 无线通信模块:如蓝牙、Wi-Fi模块等,用于物联网、智能设备等。

TAIYO YUDEN的优势在于:

1. 技术创新:拥有强大的研发能力,不断推出高性能、高可靠性的产品。

2. 品质保证:严格的质量控制体系,确保产品的稳定性和可靠性。

3. 客户服务:提供定制化解决方案,满足客户的个性化需求。

4. 环保理念:致力于环保材料和工艺的研发,推动绿色电子产业的发展。

WYSAGVDX7数据手册

厂牌 PDF简要描述 下载
TAIYO YUDEN 无线收发芯片 TAIYO YUDEN WYSAGVDX7 WYSAGVDX7数据手册

WYSAGVDX7封装设计

查看详情并下载
Symbol
Footprint
3D Model
