WYSBHVGXG

产品分类: 无线收发芯片
厂牌: TAIYO YUDEN
产品描述: 8dBm,10dBm,12dBm 蓝牙,WiFi 802.11a/b/g/n,蓝牙 4.2 2.402GHz 5.825GHz 433.3Mbps SPI 87dBm 贴片安装 12.6mm*8.9mm*1.9mm
供应商型号: WYSBHVGXG
供应商: Arrow
标准整包数: 1

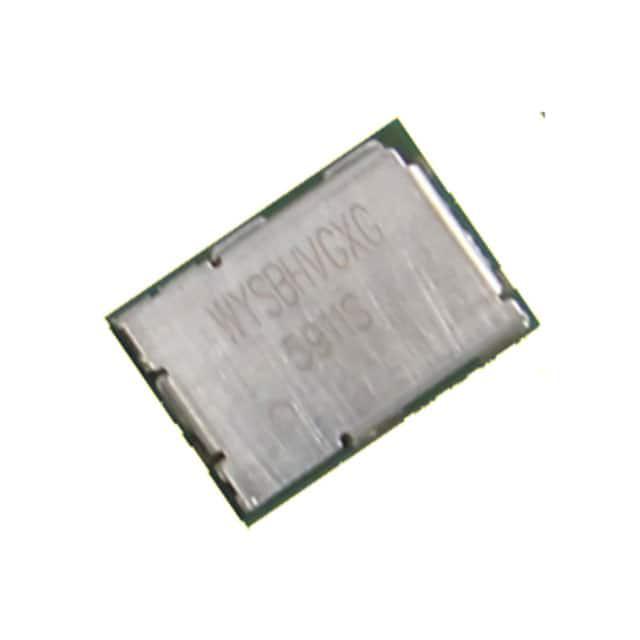

TAIYO YUDEN 无线收发芯片 WYSBHVGXG

WYSBHVGXG概述

    无线局域网+蓝牙模块 (WYSBHVGXG) 技术手册

    产品简介


    无线局域网+蓝牙模块 (WYSBHVGXG) 是由日本泰尔友株式会社(Taiyo Yuden Co., Ltd.)设计的一款无线通信模块。这款模块集成了IEEE802.11ac (1x1) 和蓝牙® 4.2 标准,适用于智能手机和平板电脑、超极本、家庭音频/视频系统、移动路由器、手持终端、游戏机、视听设备、数字家用电器及移动打印机等多种设备。该产品符合RoHS指令,并且可以在-30°C到85°C的工作温度范围内正常运行。

    技术参数


    以下是模块的主要技术参数:
    - 工作电压:
    - VBAT: 2.7V~4.5V
    - VDD33: 3.0V~3.6V
    - VIO: 1.62V~1.98V 或 2.25V~2.75V 或 3.0V~3.6V
    - VIOSD: 1.62V~1.98V 或 3.0V~3.6V
    - VIORF: 3.0V~3.6V
    - 工作温度范围:
    - Taopr: -30°C~85°C
    - Tstg: -40°C~85°C
    - 电源消耗:
    - 发送模式(11ac, 54Mbps, 80MHz BW): 321mW
    - 接收模式(11ac, 54Mbps, 80MHz BW): 358mW
    - 功耗模式(DTIM=1, Beaconinterval=100ms): 5.0mW
    - 深度睡眠模式: 1.8mW
    - 射频特性:
    - 2.4GHz 发射功率(11Mbps, 11b): 10~14dBm
    - 2.4GHz 接收灵敏度(11Mbps, 11b): -87~-76dBm
    - 5GHz 发射功率(54Mbps, 11a): 10~14dBm
    - 5GHz 接收灵敏度(54Mbps, 11a): -71~-65dBm

    产品特点和优势


    1. 双频支持: 支持2.4GHz和5GHz双频段通信。
    2. 低功耗: 拥有多项节能模式,能够有效延长设备电池寿命。
    3. 集成处理器: 内置处理器可以减少对主处理器的负载。
    4. 安全认证: 支持多种安全协议(如TKIP, WEP, AES等)。
    5. 兼容性: 兼容多种通信接口,如SDIO 3.0, PCM等。

    应用案例和使用建议


    该模块广泛应用于智能手机和平板电脑中,提供高速无线连接。对于工业应用中需要高度可靠性的场合,如医疗设备或航空设备,建议进行全面的安全评估。同时,由于该模块支持SDIO接口,用户可以通过配置将蓝牙控制功能转移到SDIO接口上,从而提高整体系统的灵活性。

    兼容性和支持


    该模块支持多种通信标准,兼容大多数现代设备。关于驱动程序方面,该模块可能受到日本出口管制的影响。如有任何疑问,请联系当地泰尔友销售办事处以获取更多信息。

    常见问题与解决方案


    1. 通信问题:
    - 问题: 信号干扰导致通信不稳定。
    - 解决方法: 将模块与其它无线设备保持一定距离或调整频率设置。
    2. 功耗过高:
    - 问题: 模块功耗超出预期。
    - 解决方法: 检查配置是否正确,并考虑使用深度睡眠模式降低功耗。
    3. 配置错误:
    - 问题: 设备无法正常识别模块。
    - 解决方法: 确保所有引脚连接正确,并参考技术手册进行配置。

    总结和推荐


    综上所述,泰尔友的无线局域网+蓝牙模块在性能、兼容性和安全性方面表现优秀。特别适合那些需要高效、稳定无线通信的场景。如果你的应用需要可靠的双频无线连接并且注重能效,那么这款模块无疑是一个值得推荐的选择。

WYSBHVGXG参数

参数
最大工作频率 5.825GHz
调制方式 -
发送机数量 -
最大工作供电电压 -
传输电流 -
模块/芯片分类 -
最大数据速率 433.3Mbps
最小工作供电电压 -
最小工作频率 2.402GHz
典型供电电流 -
射频系列/标准 蓝牙,WiFi
支持协议 802.11a/b/g/n,蓝牙 4.2
典型灵敏度 87dBm
接收机数量 -
接收电流 -
典型输出功率 8dBm,10dBm,12dBm
接口类型 SPI
长*宽*高 12.6mm*8.9mm*1.9mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

WYSBHVGXG厂商介绍

TAIYO YUDEN(太阳诱电)是一家日本电子元件制造商,成立于1950年,总部位于日本东京。公司专注于电子元件的研发、生产和销售,产品广泛应用于通信、汽车、工业、医疗等领域。

TAIYO YUDEN的主营产品包括:

1. 电容器:陶瓷电容器、铝电解电容器等,用于电源、滤波、耦合等。

2. 电感器:用于信号处理、电源管理等。

3. 传感器:如温度、湿度、压力传感器等,用于环境监测、工业控制等。

4. 无线通信模块:如蓝牙、Wi-Fi模块等,用于物联网、智能设备等。

TAIYO YUDEN的优势在于:

1. 技术创新:拥有强大的研发能力,不断推出高性能、高可靠性的产品。

2. 品质保证:严格的质量控制体系,确保产品的稳定性和可靠性。

3. 客户服务:提供定制化解决方案,满足客户的个性化需求。

4. 环保理念:致力于环保材料和工艺的研发,推动绿色电子产业的发展。

WYSBHVGXG数据手册

厂牌 PDF简要描述 下载
TAIYO YUDEN 无线收发芯片 TAIYO YUDEN WYSBHVGXG WYSBHVGXG数据手册

WYSBHVGXG封装设计

查看详情并下载
Symbol
Footprint
3D Model
