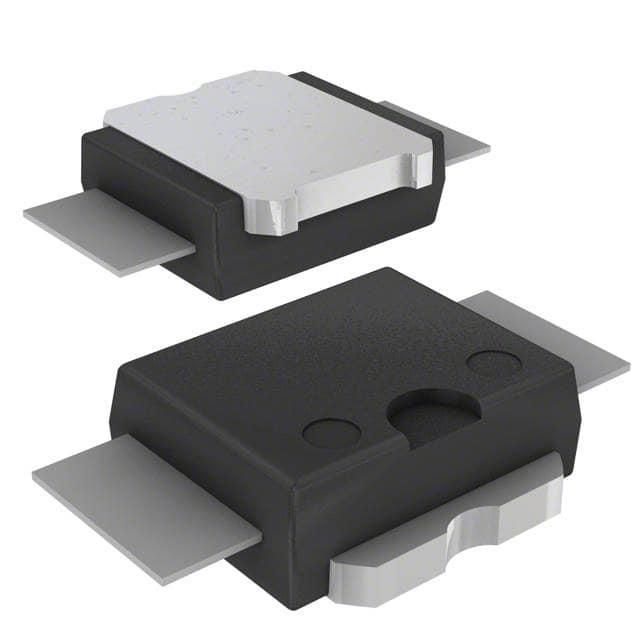

PD55015STR-E

产品分类: 场效应管(MOSFET)
厂牌: STMICROELECTRONICS
产品描述: 73W 20V 1个N沟道 40V 5A 89pF@ 12.5V 底座安装 7.5mm*9.4mm*3.5mm
供应商型号: Q-PD55015STR-E
供应商: 期货订购
标准整包数: 600
STMICROELECTRONICS 场效应管(MOSFET) PD55015STR-E

PD55015STR-E概述

    PD55015-E 射频功率晶体管技术手册解析

    产品简介


    PD55015-E是一款来自ST公司LdmoST塑料家族的N沟道增强型横向MOSFET射频功率晶体管。它主要用于高增益、宽带商业和工业应用,可以在最高1GHz的频率下工作,且工作电压为12V。此晶体管特别适用于汽车移动无线电等需要高性能的应用场合。

    技术参数


    PD55015-E的主要技术参数如下:
    - 最大额定值:
    - 漏源电压(V(BR)DSS):40V
    - 栅源电压(VGS):±20V
    - 漏极电流(ID):5A
    - 功率耗散(PDISS):73W (TC=70°C)
    - 最大工作结温(TJ):165°C
    - 存储温度(TSTG):-65至+150°C
    - 热阻抗:
    - 结-壳热阻(RthJC):1.2°C/W
    PD55015-E的电气特性还包括:
    - 静态测试条件下的最小值、典型值和最大值,如漏源电压(VDS(ON))、漏极电流(ID)等。
    - 动态测试条件下的输出功率(P1dB)为15W,功率增益(GP)在12-14dB之间,最大负载失配比为20:1 VSWR。
    - 在特定条件下,输入和输出的S参数数据,反映了在不同频率下的电气性能。

    产品特点和优势


    - 优异的热稳定性: 出色的耐热能力使得该产品能够在高温环境下稳定运行。
    - 高增益和线性度: 在典型应用条件下表现出优异的增益和线性度,确保了系统的可靠性和效率。
    - 增强型设计: 增强型结构使其易于操作和驱动,同时具有较高的工作稳定性。
    - SMD封装: 采用第一款通过JEDEC认证的高功率表面贴装封装,提高了可靠性并简化了装配过程。
    - 先进工艺技术: 利用最新的LDMOS技术制造,确保了在高频段的卓越性能。

    应用案例和使用建议


    PD55015-E 广泛应用于汽车移动无线电、通信基站和无线设备等场合。具体应用案例包括:
    - 汽车移动无线电: 由于其优秀的线性度和高增益,非常适合用于提高信号质量和增强接收范围。
    - 通信基站: 可以满足长时间连续工作的需求,提高系统的整体可靠性和稳定性。
    - 无线设备: 适用于各种需要高功率处理能力的无线设备,如遥控器和短波通信设备。
    使用建议:
    - 确保电路板设计符合要求,以保证良好的散热效果。
    - 遵循制造商的电路布局指南,避免引脚间短路和过热风险。
    - 在使用过程中注意工作环境温度的控制,避免超过最大允许结温。

    兼容性和支持


    PD55015-E 与多种其他电子元器件和设备兼容,可方便集成到现有系统中。ST公司提供详细的技术文档和支持服务,包括:
    - 应用笔记: 提供详细的安装、调试和维护指南,例如AN1294应用笔记。
    - 技术支持: 客户可以联系ST公司的技术支持团队获取专业帮助。

    常见问题与解决方案


    在使用过程中可能会遇到以下问题及解决方案:
    - 过热问题: 严格遵守工作温度限制,增加散热措施。
    - 信号失真: 调整输入信号的幅度和频率,检查接地回路。
    - 电源波动: 使用稳定的电源供应,添加滤波电容减少纹波。

    总结和推荐


    PD55015-E 是一款高可靠性的射频功率晶体管,具有出色的热稳定性、高增益和优良的线性度。适合于多种应用场景,特别是在需要高功率处理能力和良好信号质量的场合。强烈推荐给对射频性能要求高的电子设备开发人员和制造商。

PD55015STR-E参数

参数
Vgs-栅源极电压 20V
Id-连续漏极电流 5A
Rds(On)-漏源导通电阻 -
Vgs(th)-栅源极阈值电压 -
栅极电荷 -
FET类型 1个N沟道
配置 独立式
Ciss-不同 Vds 时的输入最大电容 89pF@ 12.5V
Vds-漏源极击穿电压 40V
最大功率耗散 73W
通道数量 -
长*宽*高 7.5mm*9.4mm*3.5mm
安装方式 底座安装
零件状态 在售
包装方式 卷带包装
