ECHO14/0.2M/UFL/S/S/15

产品分类: 无线收发芯片
厂牌: SIRETTA
产品描述: Cellular 699 → 6000 Mhz 699 → 6000 Mhz PCB安装,贴片安装 1mm(高度)
供应商型号: ET-2666820
供应商: 海外现货
标准整包数: 1

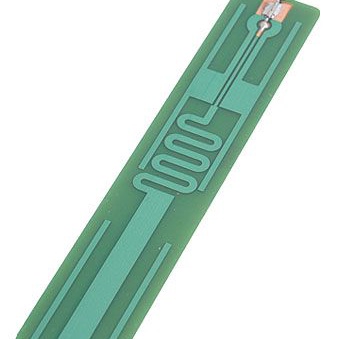

SIRETTA 无线收发芯片 ECHO14/0.2M/UFL/S/S/15

ECHO14/0.2M/UFL/S/S/15概述

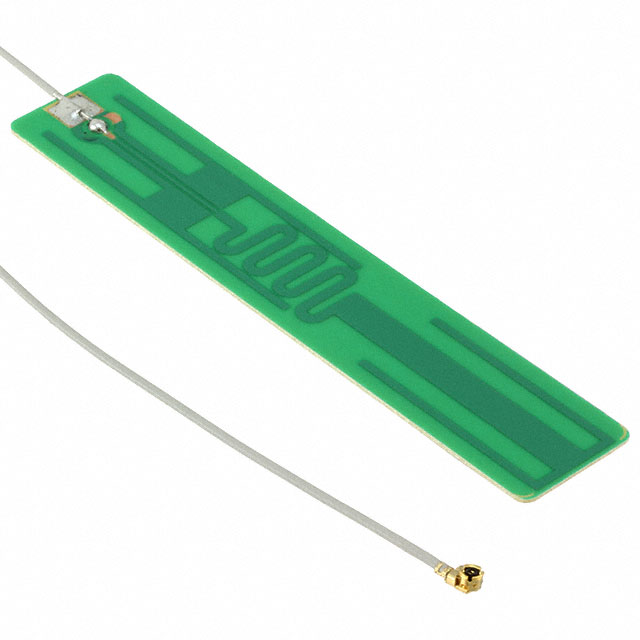

    # Echo 14 2G, 3G, 4G & ISM PCB Embedded Antenna

    产品简介


    Echo 14 是一款多功能的印刷电路板嵌入式天线,适用于广泛的无线物联网 (IoT) 应用。它的设计使得它可以独立于接地平面工作,支持多频段操作,使其成为全球各种通信应用的理想选择。
    主要功能
    - 支持2G、3G、4G和ISM频段。
    - 频率范围广:800 MHz至2.6 GHz。
    - 优秀的增益性能,特别是在高频段(1900 MHz至2600 MHz)。
    应用领域
    - 物联网设备
    - 无线通信系统
    - GPS设备
    - 家用电器

    技术参数


    电气规格
    - 频率范围:800 MHz, 900 MHz, 1800 MHz, 1900 MHz, 2100 MHz, 2.6 GHz
    - 阻抗:50 Ω
    - VSWR(电压驻波比):<1.8:1
    - 极化方式:垂直
    机械规格
    - 尺寸:105 mm × 20 mm × 1 mm
    - 工作温度范围:-30°C 至 +60°C
    - 存储温度范围:-40°C 至 +80°C
    - 电缆:1.13 mm 同轴电缆
    - 连接器:IPEX
    增益
    - 2G频段:850 MHz:1.44 dBi, 900 MHz:0.72 dBi, 1800 MHz:1.73 dBi, 1900 MHz:2.79 dBi
    - 3G频段:2100 MHz:2.84 dBi
    - 4G频段:2600 MHz:2.44 dBi

    产品特点和优势


    独特功能
    - 地面独立性:不需要依赖特定的接地平面。
    - 广泛的频率覆盖范围:适用于多种不同的无线通信标准。
    - 高效性能:在高频段表现出色。
    市场竞争力
    - 兼容性广泛:适合全球范围内的GSM/GPRS、UMTS、LTE等多种通信网络。
    - 易于安装:可以安装在任何表面。

    应用案例和使用建议


    实际应用
    - 物联网设备:用于智能家居、智能城市等领域,实现高效的数据传输。
    - 通信设备:可用于无线通信基站,提高信号接收能力。
    使用建议
    - 正确安装:确保安装在合适的环境下,避免遮挡或干扰。
    - 匹配阻抗:使用50Ω的同轴电缆以保持良好的阻抗匹配。
    - 环境考量:在极端温度下(低于-30°C或高于60°C)应采取适当的保护措施。

    兼容性和支持


    兼容性
    - 可以与多种无线通信模块配合使用,例如各种GSM、UMTS和LTE模块。
    支持信息
    - 厂商提供技术支持,包括产品文档和故障排除指南。

    常见问题与解决方案


    常见问题及解决办法
    - 问题1:天线无法正常工作。
    - 解决办法:检查连接器和电缆是否完好无损,确认天线周围没有遮挡物。
    - 问题2:信号强度低。
    - 解决办法:检查安装位置是否合理,避免安装在金属物体附近或封闭空间内。
    - 问题3:连接不稳定。
    - 解决办法:确认天线和设备之间的阻抗匹配,使用正确的同轴电缆进行连接。

    总结和推荐


    综合评估
    - Echo 14 是一款功能强大且易于安装的天线产品,特别适用于物联网设备和各种无线通信系统。
    - 具有出色的频率覆盖范围和高增益性能,在高频段表现尤为出色。
    - 设计精良,易于兼容不同类型的无线通信模块。
    推荐
    - 强烈推荐使用Echo 14天线,尤其适用于需要高可靠性和广泛频段覆盖的应用场景。

ECHO14/0.2M/UFL/S/S/15参数

参数
最大工作供电电压 -
最小工作频率 699 → 6000 Mhz
接收机数量 -
典型输出功率 -
支持协议 -
最大数据速率 -
射频系列/标准 Cellular
典型灵敏度 -
调制方式 -
接收电流 -
传输电流 -
典型供电电流 -
最小工作供电电压 -
最大工作频率 699 → 6000 Mhz
接口类型 -
发送机数量 -
模块/芯片分类 -
长*宽*高 1mm(高度)
安装方式 PCB安装,贴片安装
零件状态 在售
包装方式 散装

ECHO14/0.2M/UFL/S/S/15厂商介绍

Siretta是一家致力于提供无线通信解决方案的公司,专注于无线网络设备的研发和生产。其主营产品包括无线网桥、无线接入点、无线路由器、无线中继器等,这些产品广泛应用于家庭、企业、教育、医疗、酒店、零售等多个领域,以满足不同场景下的无线网络覆盖和连接需求。

Siretta的产品分类主要包括:
1. 无线网桥:用于连接两个或多个网络,实现远距离无线传输。
2. 无线接入点:为终端设备提供无线网络接入服务。
3. 无线路由器:集成了路由功能,实现网络的接入、分配和管理。
4. 无线中继器:扩展无线网络的覆盖范围,增强信号。

Siretta的优势在于:
1. 高性能:产品具有高传输速率和稳定性,满足高速数据传输需求。
2. 易部署:简化的安装流程和灵活的配置选项,便于快速部署和使用。
3. 兼容性强:支持多种无线标准和协议,兼容不同品牌的设备。
4. 安全性高:提供多种安全机制,保护网络数据安全。
5. 客户服务:提供专业的技术支持和售后服务,确保客户满意度。

ECHO14/0.2M/UFL/S/S/15数据手册

厂牌 PDF简要描述 下载
SIRETTA 无线收发芯片 SIRETTA ECHO14/0.2M/UFL/S/S/15 ECHO14/0.2M/UFL/S/S/15数据手册

ECHO14/0.2M/UFL/S/S/15封装设计

查看详情并下载
Symbol
Footprint
3D Model
