WGM160PX22KGA3

产品分类: 无线收发芯片
产品描述: 16dBm WiFi 34.5mA~38.5mA 802.11b/g/n 72.2Mbps Ethernet,I²C,SPI,UART,USART,USB 95.5dBm 贴片安装
供应商型号: 336-WGM160PX22KGA3-ND
供应商: Digi-Key
标准整包数: 1
SILICON LABORATORIES 无线收发芯片 WGM160PX22KGA3

WGM160PX22KGA3概述


    产品简介

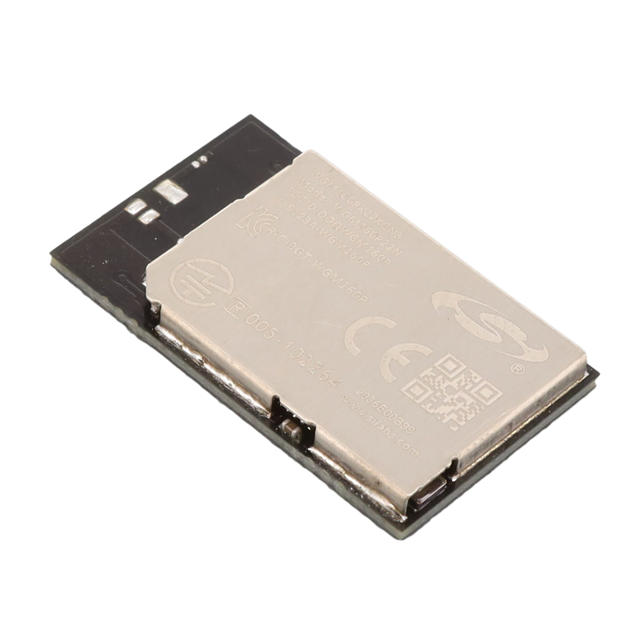

    WGM160P Wi-Fi®模块
    WGM160P是一款面向物联网(IoT)应用的超低功耗独立Wi-Fi模块。该模块专为需要在嘈杂环境中提供卓越射频性能、低功耗、高安全性的应用而设计。WGM160P模块集成了所有必要的元素,如802.11b/g/n无线局域网(Wi-Fi)收发器、集成天线、认证、微控制器、Wi-Fi和IP堆栈、HTTP服务器及多种协议(如TCP和UDP)。此外,该模块支持与外部2.4GHz收发器共存,且可以同时作为Wi-Fi客户端和接入点运行,以实现用户友好的设备配置。

    技术参数


    - 射频特性
    - 内置天线(可选)
    - 发射功率:+16 dBm
    - 接收灵敏度:-95.5 dBm
    - 优越的阻塞性能
    - Wi-Fi特性
    - 802.11标准:b/g/n
    - 最大数据传输速率:最高可达72.2 Mbps
    - 802.11安全性:WPA2/WPA个人版
    - STA模式(站模式)
    - SoftAP模式(软接入点模式)
    - 电气特性
    - 工作电压范围:3.0V至3.6V
    - 存储温度范围:-40°C至+85°C
    - 运行温度范围:-40°C至+85°C
    - 额定工作电压:3.3V
    - 模块认证
    - Wi-Fi联盟认证(待定)
    - CE、FCC、ISED、KC(待定)、日本(待定)
    - 符合RoHS/REACH标准
    - 封装尺寸
    - 23.8mm x 14.2mm x 2.3mm

    产品特点和优势


    WGM160P Wi-Fi模块具有以下独特功能和优势:
    - 多功能接口:支持UART、SPI、USB等多种主机接口,以及多个外设接口,如两个USART、QSPI、SD卡支持等。
    - 灵活性和可编程性:内置32位ARM® Cortex-M4处理器,配备2MB闪存和512kB RAM,能够直接运行C语言应用,或者作为网络协处理器(NCP),减轻主控任务的负担。
    - 低功耗:多种低功耗模式,包括EM0(活动)、EM1(睡眠)、EM2(深度睡眠)、EM3(停止)、EM4H(休眠)、EM4S(关闭),满足不同应用需求。
    - 安全性能:内置端到端的安全机制,符合Wi-Fi联盟标准。
    - Gecko OS支持:提供一套全面的软件套件,简化Wi-Fi、应用开发、设备管理和云连接过程。

    应用案例和使用建议


    WGM160P模块广泛应用于智能家居、工业自动化、智能医疗等领域。例如,在智能家居系统中,该模块可以用于智能门锁、智能照明、安防摄像头等设备的联网。在使用过程中,建议开发者根据实际应用需求选择合适的天线配置(内置或外部),并确保良好的电源管理,避免过度消耗电池电量。

    兼容性和支持


    WGM160P模块与其他电子元器件或设备的兼容性良好,可以通过UART、SPI、USB等接口进行通信。Silicon Labs公司提供了丰富的技术支持资源,包括开发套件(如SLWSTK6121A Wireless Starter Kit和SLWRB4321A Radio Board)和详细的文档资料。如果用户在使用过程中遇到任何问题,可以通过官方技术支持渠道获取帮助。

    常见问题与解决方案


    1. 问题:模块无法连接到Wi-Fi网络
    - 解决方法:检查Wi-Fi网络名称和密码是否正确输入,确认模块的天线配置和信号强度是否正常。

    2. 问题:模块功耗过高
    - 解决方法:尝试进入低功耗模式(如EM2或EM4),并减少不必要的外围设备活动。

    3. 问题:模块接收信号弱
    - 解决方法:检查天线配置和信号路径,确保无信号干扰和衰减。如有必要,更换为外部天线。

    总结和推荐


    综上所述,WGM160P Wi-Fi模块凭借其卓越的射频性能、低功耗、高安全性以及灵活的应用支持,成为众多物联网应用的理想选择。无论是智能家居、工业自动化还是其他领域,WGM160P都能提供可靠且高效的联网解决方案。因此,我们强烈推荐此模块给需要高性能、低功耗Wi-Fi连接的开发者和制造商。

WGM160PX22KGA3参数

参数
最小工作频率 -
接收机数量 -
接口类型 Ethernet,I²C,SPI,UART,USART,USB
支持协议 802.11b/g/n
射频系列/标准 WiFi
接收电流 34.5mA~38.5mA
最大数据速率 72.2Mbps
最大工作供电电压 -
模块/芯片分类 -
最大工作频率 -
典型输出功率 16dBm
调制方式 -
传输电流 -
发送机数量 -
典型灵敏度 95.5dBm
典型供电电流 -
最小工作供电电压 -
安装方式 贴片安装
零件状态 在售

WGM160PX22KGA3厂商介绍

Silicon Laboratories(简称SiLabs)是一家全球领先的半导体公司,专注于开发高性能、低功耗的模拟、混合信号和无线微控制器(MCU)产品。公司成立于1996年,总部位于美国德克萨斯州奥斯汀。

SiLabs的主要产品分为以下几类:
1. 微控制器(MCU):包括EFM32、EFR32等系列,广泛应用于物联网(IoT)、智能家居、工业控制等领域。
2. 无线产品:如Zigbee、Thread、Bluetooth、Wi-Fi等无线通信模块,用于智能设备间的无线连接。
3. 模拟和混合信号产品:包括电源管理、音频、接口等芯片,服务于消费电子、医疗、汽车等行业。
4. 开发工具和软件:提供开发板、调试器和软件工具,帮助客户快速开发和测试产品。

SiLabs的优势在于:
1. 高性能:产品具有高性能、低功耗的特点,满足各种严苛的应用需求。
2. 丰富的产品线:提供多种类型的芯片和解决方案,满足不同客户的需求。
3. 强大的技术支持:提供专业的技术支持和培训,帮助客户解决技术难题。
4. 快速响应市场:紧跟市场趋势,快速推出创新产品,满足客户需求。

WGM160PX22KGA3数据手册

厂牌 PDF简要描述 下载
SILICON LABORATORIES 无线收发芯片 SILICON LABORATORIES WGM160PX22KGA3 WGM160PX22KGA3数据手册

WGM160PX22KGA3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 16.5672 ¥ 138.6468
10+ $ 14.4175 ¥ 120.6566
25+ $ 13.6723 ¥ 114.4197
100+ $ 12.6497 ¥ 105.8624
300+ $ 11.9217 ¥ 99.7697
500+ $ 11.6061 ¥ 97.1288
库存: 318
起订量: 1 增量: 1
