RS9116W-DB00-CC1-B2B

产品分类: 无线收发芯片
产品描述: 18dBm Bluetooth,Cellular,WiFi 10.2mA~135mA CCK,DSSS,OFDM 54Mbps I²C,I²S,PCM,SDIO,SPI,UART,USB 103dBm 贴片安装
供应商型号: SYE-RS9116W-DB00-CC1-B2B
供应商: 海外现货
标准整包数: 1

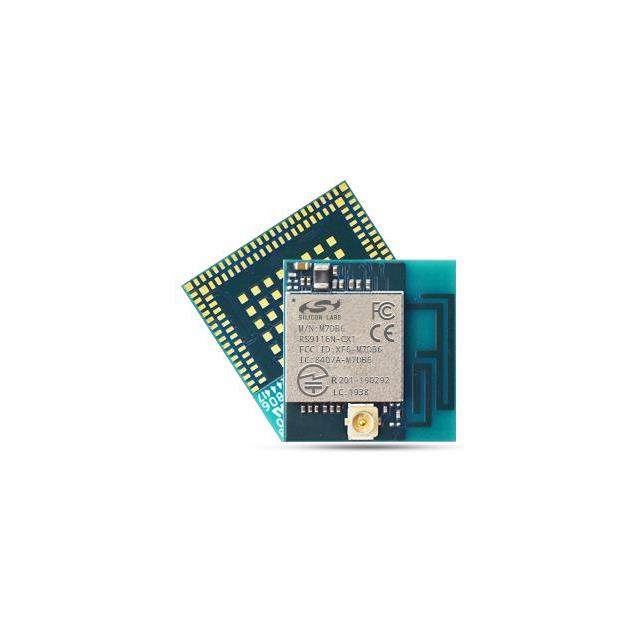

SILICON LABORATORIES 无线收发芯片 RS9116W-DB00-CC1-B2B

RS9116W-DB00-CC1-B2B概述

    # RS9116 CC1 Connectivity Module 技术概述

    产品简介


    RS9116 CC1 模块是由 Silicon Labs 提供的高性能无线连接解决方案,集成了 Wi-Fi 和双模蓝牙 5 技术。该模块通过支持 IEEE 802.11 a/b/g/n 标准(覆盖 2.4 GHz 和 5 GHz 频段),为物联网(IoT)和其他需要高吞吐量和广泛覆盖范围的应用提供了卓越的无线通信能力。此外,其蓝牙功能支持 BLE 低功耗模式,使其特别适合于电池供电的设备如可穿戴设备、智能家居产品等。

    技术参数


    核心参数
    - Wi-Fi 功能:IEEE 802.11 a/b/g/n 标准,支持 2.4 GHz 和 5 GHz 双频段。
    - 传输功率:2.4 GHz 频段下可达 +18 dBm;5 GHz 频段下可达 +13.5 dBm。
    - 接收灵敏度:2.4 GHz 下低至 -96 dBm,5 GHz 下低至 -89 dBm。
    - 数据速率:最高支持 802.11n 的 MCS0 至 MCS7 模式。
    - 蓝牙功能:支持蓝牙 5 双模协议,发射功率可达 +16 dBm。
    性能指标
    - 射频特性:集成基带处理器、RF 收发器、高功率放大器、平衡-不平衡转换器及收发切换开关。
    - 电源消耗:
    - Wi-Fi 待机关联模式电流:102 µA @ 1 秒间隔。
    - Wi-Fi 1 Mbps 监听模式电流:14 mA。
    - Wi-Fi LP 链路接收模式电流:20 mA。
    - 深度睡眠模式电流:<1 µA。
    - 操作条件:供电电压范围为 3.0 V 至 3.63 V,工作温度范围为 -40°C 至 +85°C。

    产品特点和优势


    RS9116 CC1 模块以其强大的硬件集成能力和灵活的操作模式成为物联网领域的理想选择。其亮点包括:
    - 集成了先进的安全特性,如 WPA2/WPA3 个人认证及企业级 WPA/WPA2 认证。
    - 内置 TCP/IP 堆栈、HTTP/HTTPS、SSL/TLS、MQTT 协议支持,简化了开发流程。
    - 软件架构支持主机模式(n-Link™)和嵌入式模式(WiSeConnect™),适应不同应用场景的需求。

    应用案例和使用建议


    RS9116 CC1 模块适用于多种应用场景,例如:
    - 智能家居:用于智能门锁、安防摄像头等设备中。
    - 医疗健康:可用于血压计、血糖仪等便携式医疗设备。
    - 工业自动化:适合工厂内的传感器网络部署。
    对于特定的应用场景,建议开发者充分考虑模块的空间布局,确保良好的散热效果,并合理规划天线设计以达到最佳信号强度。

    兼容性和支持


    该模块与多种主流操作系统兼容,包括 Linux、Android 等,并且提供详尽的技术文档和支持服务。客户可通过官方渠道获取最新的软件更新和技术支持信息。

    常见问题与解决方案


    以下是常见的问题及其对应的解决办法:
    1. 模块无法正常启动:检查供电电压是否稳定,在 3.0 V 至 3.63 V 之间。
    2. Wi-Fi 连接不稳定:调整天线位置,避免周围金属物体干扰。
    3. 蓝牙配对失败:确认双方设备处于正确状态,尝试重启模块后再进行配对。

    总结和推荐


    总体而言,RS9116 CC1 模块凭借其卓越的性能表现、广泛的适用范围以及高度灵活性,在当今快速发展的物联网市场中具有显著的竞争优势。它不仅能够满足大多数现代设备对无线连接的需求,还能帮助开发人员加速项目进程并降低整体成本。因此,我们强烈推荐这一产品给那些正在寻找高效无线通信解决方案的企业和个人用户。

RS9116W-DB00-CC1-B2B参数

参数
接收机数量 -
最小工作供电电压 -
传输电流 -
最小工作频率 -
最大工作频率 -
最大工作供电电压 -
接口类型 I²C,I²S,PCM,SDIO,SPI,UART,USB
调制方式 CCK,DSSS,OFDM
典型灵敏度 103dBm
支持协议 -
模块/芯片分类 -
射频系列/标准 Bluetooth,Cellular,WiFi
发送机数量 -
典型输出功率 18dBm
接收电流 10.2mA~135mA
最大数据速率 54Mbps
典型供电电流 -
安装方式 贴片安装
包装方式 托盘

RS9116W-DB00-CC1-B2B厂商介绍

Silicon Laboratories(简称SiLabs)是一家全球领先的半导体公司,专注于开发高性能、低功耗的模拟、混合信号和无线微控制器(MCU)产品。公司成立于1996年,总部位于美国德克萨斯州奥斯汀。

SiLabs的主要产品分为以下几类:
1. 微控制器(MCU):包括EFM32、EFR32等系列,广泛应用于物联网(IoT)、智能家居、工业控制等领域。
2. 无线产品:如Zigbee、Thread、Bluetooth、Wi-Fi等无线通信模块,用于智能设备间的无线连接。
3. 模拟和混合信号产品:包括电源管理、音频、接口等芯片,服务于消费电子、医疗、汽车等行业。
4. 开发工具和软件:提供开发板、调试器和软件工具,帮助客户快速开发和测试产品。

SiLabs的优势在于:
1. 高性能:产品具有高性能、低功耗的特点,满足各种严苛的应用需求。
2. 丰富的产品线:提供多种类型的芯片和解决方案,满足不同客户的需求。
3. 强大的技术支持:提供专业的技术支持和培训,帮助客户解决技术难题。
4. 快速响应市场:紧跟市场趋势,快速推出创新产品,满足客户需求。

RS9116W-DB00-CC1-B2B数据手册

厂牌 PDF简要描述 下载
SILICON LABORATORIES 无线收发芯片 SILICON LABORATORIES RS9116W-DB00-CC1-B2B RS9116W-DB00-CC1-B2B数据手册

RS9116W-DB00-CC1-B2B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 31.806 ¥ 266.5343
300+ $ 28.334 ¥ 237.4389
500+ $ 27.4536 ¥ 230.0612
库存: 500
起订量: 10 增量: 100
交货地:
最小起订量为:1
合计: ¥ 266.53
