EZR32WG230F64R61G-C0

产品分类: 无线收发芯片
产品描述: 16dBm 33.5mA~43mA 802.15.4 11.1mA~13.7mA 4FSK,4GFSK,FSK,GFSK,GMSK,MSK,OOK 142MHz 1.05GHz 1Mbps I²C,SPI,UART,USART 129dBm 贴片安装 9mm(长度)*9mm(宽度)
供应商型号: 336-EZR32WG230F64R61G-C0-ND
供应商: Digi-Key
标准整包数: 1

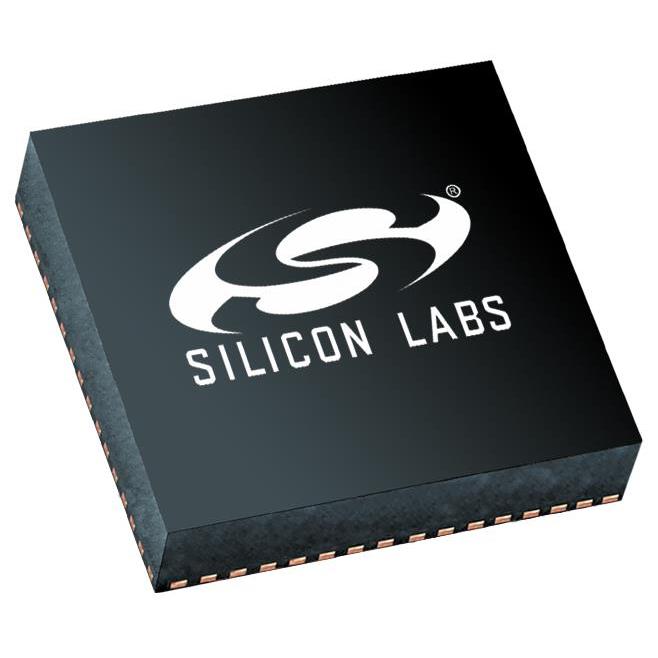

SILICON LABORATORIES 无线收发芯片 EZR32WG230F64R61G-C0

EZR32WG230F64R61G-C0概述

    EZR32WG Wireless MCUs: A Comprehensive Overview

    1. 产品简介


    EZR32WG Wireless MCUs是Silicon Labs推出的一系列无线微控制器(MCU),集成了高性能、低功耗无线解决方案于紧凑的封装中。这些MCU以ARM Cortex-M4内核为基础,搭配亚GHz射频收发器,特别适用于电池供电的应用。产品主要应用于智能计量(如能源、燃气、水表)、健康和健身应用、消费电子、报警和安全系统,以及楼宇和家居自动化等领域。

    2. 技术参数


    | 参数 | 描述 |

    | CPU | ARM Cortex-M4 |
    | 主频 | 最高48 MHz |
    | 内存 | 64/128/256 kB Flash,32 kB RAM |
    | 无线通信频率范围 | 142-1050 MHz |
    | 接收灵敏度 | 高达-133 dBm (使用EZRadioPro) |
    | 发射功率 | 最高达+20 dBm |
    | 数据速率 | 100 bps到1 Mbps |
    | 工作电压 | 1.98 V 到 3.8 V |

    3. 产品特点和优势


    - 高效能,低功耗:采用了超低功耗模式和快速唤醒时间,配合亚GHz射频技术,实现了优异的低功耗表现。
    - 丰富的外设:集成了12位ADC/DAC、多个通信接口(UART、SPI、I2C)、多个GPIO和定时器。
    - 安全性:包含AES加密加速器,支持128/256位密钥。
    - 灵活性:支持多种传感器接口(LESENSE),并且可以在不同能量模式下运行,以满足各种应用需求。

    4. 应用案例和使用建议


    - 智能计量:利用其强大的无线通信能力和低功耗特性,非常适合用于智能家居中的智能电表、燃气表和水表。
    - 健康和健身设备:可以集成心率监测、体温测量等功能,实现健康数据的实时传输。
    - 报警系统:提供高效的报警信号处理能力,确保系统的可靠性和响应速度。
    - 节能建议:为延长电池寿命,建议在非工作状态时将MCU置于超低功耗模式,并通过定时唤醒机制进行必要的操作。

    5. 兼容性和支持


    - 兼容性:EZR32WG Wireless MCUs支持EZRadio和EZRadioPro两种类型的射频收发器,可以根据具体需求选择合适的型号。
    - 支持和服务:Silicon Labs提供了全面的技术支持和维护服务,包括Simplicity Studio开发工具和在线文档。

    6. 常见问题与解决方案


    - 问题:如何配置AES加密功能?
    - 解决:通过编程访问AES模块的密钥寄存器,确保写入操作为32位。
    - 问题:设备进入低功耗模式后无法唤醒?
    - 解决:检查硬件连接和配置设置,确认没有异常断开或短路。

    7. 总结和推荐


    EZR32WG Wireless MCUs凭借其卓越的低功耗性能、丰富多样的功能和灵活的应用支持,在电池供电设备、智能家居和工业控制等领域表现出色。其强大的无线通信能力和广泛的适用性使其成为众多项目的理想选择。推荐开发者在构建下一代物联网设备时考虑使用这款高性能的MCU。

EZR32WG230F64R61G-C0参数

参数
最小工作供电电压 -
支持协议 -
传输电流 33.5mA~43mA
发送机数量 -
模块/芯片分类 -
最小工作频率 142MHz
最大工作供电电压 -
调制方式 4FSK,4GFSK,FSK,GFSK,GMSK,MSK,OOK
接口类型 I²C,SPI,UART,USART
典型供电电流 -
接收机数量 -
最大数据速率 1Mbps
射频系列/标准 802.15.4
最大工作频率 1.05GHz
典型灵敏度 129dBm
典型输出功率 16dBm
接收电流 11.1mA~13.7mA
长*宽*高 9mm(长度)*9mm(宽度)
安装方式 贴片安装
包装方式 托盘

EZR32WG230F64R61G-C0厂商介绍

Silicon Laboratories(简称SiLabs)是一家全球领先的半导体公司,专注于开发高性能、低功耗的模拟、混合信号和无线微控制器(MCU)产品。公司成立于1996年,总部位于美国德克萨斯州奥斯汀。

SiLabs的主要产品分为以下几类:
1. 微控制器(MCU):包括EFM32、EFR32等系列,广泛应用于物联网(IoT)、智能家居、工业控制等领域。
2. 无线产品:如Zigbee、Thread、Bluetooth、Wi-Fi等无线通信模块,用于智能设备间的无线连接。
3. 模拟和混合信号产品:包括电源管理、音频、接口等芯片,服务于消费电子、医疗、汽车等行业。
4. 开发工具和软件:提供开发板、调试器和软件工具,帮助客户快速开发和测试产品。

SiLabs的优势在于:
1. 高性能:产品具有高性能、低功耗的特点,满足各种严苛的应用需求。
2. 丰富的产品线:提供多种类型的芯片和解决方案,满足不同客户的需求。
3. 强大的技术支持:提供专业的技术支持和培训,帮助客户解决技术难题。
4. 快速响应市场:紧跟市场趋势,快速推出创新产品,满足客户需求。

EZR32WG230F64R61G-C0数据手册

厂牌 PDF简要描述 下载
SILICON LABORATORIES 无线收发芯片 SILICON LABORATORIES EZR32WG230F64R61G-C0 EZR32WG230F64R61G-C0数据手册

EZR32WG230F64R61G-C0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1300+ $ 7.0131 ¥ 58.1211
库存: 0
起订量: 1300 增量: 1
交货地:
最小起订量为:1300
合计: ¥ 0
