ZM5304AU-CME3R

产品分类: 无线收发芯片
产品描述: 4dBm 36mA General ISM < 1GHz 33mA 3.6V 100Kbps SPI,UART,USB 103dBm 2.3V 贴片安装
供应商型号: SYE-ZM5304AU-CME3R
供应商: 海外现货
标准整包数: 1
SILICON LABORATORIES 无线收发芯片 ZM5304AU-CME3R

ZM5304AU-CME3R概述

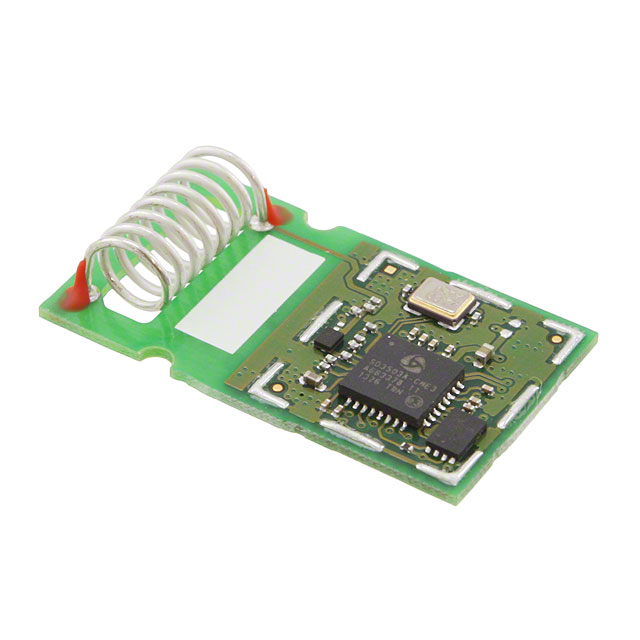

    ZM5304 Z-Wave® Serial Interface Module with Antenna

    产品简介


    ZM5304是一款高度集成化的模块化电子元器件,专为无线通信设计而开发,特别适合应用于智能家电、智能家居系统以及网关设备。它通过Z-Wave串行接口提供稳定且高效的通信功能,支持多种传输速率及频率区域配置。ZM5304集成了天线、模组认证和软件驱动支持等功能,简化了硬件集成过程,从而帮助用户快速实现产品上市。
    该模块旨在减少RF设计的工作量,专注于提供易于整合并具有快速上市能力的产品,适用于电视机、机顶盒和网关等消费类电子产品。

    技术参数


    以下是ZM5304的技术规格与性能参数:
    - 连接方式: Z-Wave串行API接口(支持USB或UART)
    - 数据速率: 9.6/40/100 kbit/s
    - 工作电压范围: 2.3–3.6V
    - 功耗: 睡眠模式下电流为2 µA
    - 物理尺寸: 27mm × 15.2mm × 5.5mm
    - 频率支持: 868/908/921 MHz
    - 加密机制: 内置硬件AES 128位安全引擎
    - 频率切换: 支持硬件辅助的频率敏捷性,可自动避开干扰频段
    此外,ZM5304经过全面的FCC模块化批准,并预扫描用于CE认证,这使得硬件集成变得更加简单和可靠。

    产品特点和优势


    - 一体化设计: 模块内部包含完整的Z-Wave调制解调器和内置天线,简化了整体电路板设计。
    - 升级灵活性: 使用UART或USB端口即可完成固件更新,无需替换硬件,确保长期技术支持。
    - 兼容性强: 能够无缝连接Z-Wave的所有世代设备,保障系统的向前及向后兼容性。
    - 低功耗: 提供极低功耗的睡眠模式,显著延长电池使用寿命。
    这些特性使ZM5304成为构建智能家居和物联网设备的理想选择,特别是在需要高可靠性、高性能无线连接的应用场景中。

    应用案例和使用建议


    ZM5304已被广泛应用于多个行业领域,例如家庭控制、AV网络和商业系统。例如,在智能家居项目中,ZM5304可以用来连接灯光开关、温控器以及门窗传感器等设备,形成一个可靠的无线通信网络。
    使用建议:
    1. 在选择频率时,根据目标市场的法规要求(如868 MHz适用于欧洲,908 MHz适用于北美)进行设置。
    2. 利用模块自带的串行API接口轻松接入现有系统,减少开发时间。
    3. 结合其他外设(如继电器、触摸屏控制器)以扩展功能,适应更多复杂的场景需求。

    兼容性和支持


    ZM5304与大多数主流嵌入式处理器平台兼容,并支持标准的UART和USB接口协议。Sigma Designs公司提供了详尽的技术文档和客户支持服务,帮助用户解决开发过程中可能遇到的问题。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 模块初始化失败 | 检查供电电压是否符合要求 |
    | 数据传输不稳定 | 确保周围没有强电磁干扰 |
    | 固件升级失败 | 确认接口接线正确并检查接口速率 |

    总结和推荐


    ZM5304是一款高度成熟的Z-Wave无线通信模块,凭借其强大的功能、灵活的升级能力和广泛的适用性,成为智能家居和其他物联网应用的理想之选。对于希望快速部署智能设备的制造商而言,ZM5304不仅提供了便利的开发体验,还大大降低了研发成本和技术门槛。因此,我们强烈推荐将此模块纳入未来的设计计划中。
    联系信息:
    Sigma Designs总部地址:
    47467 Fremont Blvd., Fremont, CA 94538 USA
    电话:+1.510.897.0200
    网址:[www.z-wave.sigmadesigns.com](http://www.z-wave.sigmadesigns.com)

ZM5304AU-CME3R参数

参数
接口类型 SPI,UART,USB
最大工作供电电压 3.6V
支持协议 -
最小工作供电电压 2.3V
典型灵敏度 103dBm
典型输出功率 4dBm
模块/芯片分类 -
接收机数量 -
接收电流 33mA
最大数据速率 100Kbps
最大工作频率 -
最小工作频率 -
调制方式 -
射频系列/标准 General ISM < 1GHz
传输电流 36mA
发送机数量 -
典型供电电流 -
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

ZM5304AU-CME3R厂商介绍

Silicon Laboratories(简称SiLabs)是一家全球领先的半导体公司,专注于开发高性能、低功耗的模拟、混合信号和无线微控制器(MCU)产品。公司成立于1996年,总部位于美国德克萨斯州奥斯汀。

SiLabs的主要产品分为以下几类:
1. 微控制器(MCU):包括EFM32、EFR32等系列,广泛应用于物联网(IoT)、智能家居、工业控制等领域。
2. 无线产品:如Zigbee、Thread、Bluetooth、Wi-Fi等无线通信模块,用于智能设备间的无线连接。
3. 模拟和混合信号产品:包括电源管理、音频、接口等芯片,服务于消费电子、医疗、汽车等行业。
4. 开发工具和软件:提供开发板、调试器和软件工具,帮助客户快速开发和测试产品。

SiLabs的优势在于:
1. 高性能:产品具有高性能、低功耗的特点,满足各种严苛的应用需求。
2. 丰富的产品线:提供多种类型的芯片和解决方案,满足不同客户的需求。
3. 强大的技术支持:提供专业的技术支持和培训,帮助客户解决技术难题。
4. 快速响应市场:紧跟市场趋势,快速推出创新产品,满足客户需求。

ZM5304AU-CME3R数据手册

厂牌 PDF简要描述 下载
SILICON LABORATORIES 无线收发芯片 SILICON LABORATORIES ZM5304AU-CME3R ZM5304AU-CME3R数据手册

ZM5304AU-CME3R封装设计

查看详情并下载
Symbol
Footprint
3D Model
