首页  >  产品百科  >  EFR32MG13P732F512GM48-CR

EFR32MG13P732F512GM48-CR

产品分类: 无线收发芯片
产品描述: 19dBm 8.5mA~134.3mA 802.15.4,蓝牙 8.4mA~11mA 2-FSK,4-FSK,DSSS,GMSK,O-QPSK 3.8V 2Mbps I²C,UART,USART 8.5mA 102dBm 1.8V QFN 贴片安装 7mm*7mm*850μm
供应商型号: SYE-EFR32MG13P732F512GM48-CR
供应商: 海外现货
标准整包数: 1

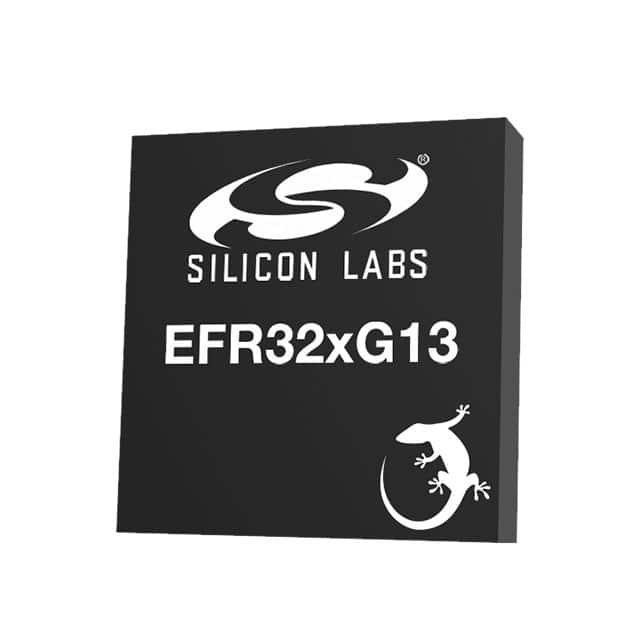

SILICON LABORATORIES 无线收发芯片 EFR32MG13P732F512GM48-CR

EFR32MG13P732F512GM48-CR概述

    EFR32MG13 Mighty Gecko Multi-Protocol Wireless SoC Family

    产品简介


    EFR32MG13 Mighty Gecko Multi-Protocol Wireless SoC Family 是Silicon Labs推出的无线系统级芯片(SoC),旨在为物联网(IoT)设备提供节能高效的多协议、多频段网络连接能力。这款SoC集成了高性能的32位ARM® Cortex®-M4内核,支持多种无线通信标准,如蓝牙低功耗(Bluetooth LE)、Zigbee、Thread和专有协议。EFR32MG13具备丰富的外设接口和强大的安全功能,适用于智能家居、照明、健康和医疗、计量、家庭自动化及安全等多个领域。

    技术参数


    - 核心与内存:32位ARM® Cortex®-M4内核,最高运行频率40 MHz;512 kB闪存和64 kB RAM。
    - 射频性能:2.4 GHz和Sub-GHz频段操作,最大发射功率分别为19 dBm(2.4 GHz)和20 dBm(Sub-GHz)。
    - 能耗表现:最低功耗模式下电流消耗低至69 μA/MHz,深睡眠模式电流消耗仅为1.3 μA(16 kB RAM保留和RTCC运行)。
    - 接收性能:具有高灵敏度,如-103.3 dBm(125 kbps GFSK,2.4 GHz)。
    - 调制格式:支持多种调制方式,包括2/4(G)FSK、BPSK/DBPSK、OOK/ASK等。
    - 协议支持:兼容Zigbee、Thread、Bluetooth LE(蓝牙5)、Wireless M-Bus和IEEE 802.15.4g SUN-FSK物理层标准。
    - 温度范围:标准型号(-40 °C 至 +85 °C)和扩展型号(-40 °C 至 +125 °C)。
    - 封装尺寸:提供QFN32(5x5 mm)和QFN48(7x7 mm)两种封装。

    产品特点和优势


    EFR32MG13的最大特点是其卓越的能源效率、快速唤醒时间和丰富的多协议支持。其内置的真随机数生成器和硬件加密加速器使得EFR32MG13在安全性方面具有显著优势。此外,支持多种调制格式和协议使其非常适合于需要高度灵活性的应用场景,特别是在电池供电的设备上,EFR32MG13的表现尤为出色。

    应用案例和使用建议


    EFR32MG13广泛应用于智能家居、工业自动化和健康监测等领域。例如,在智能家居中,它可以作为Zigbee或Bluetooth LE网关,实现设备之间的无缝通信。对于远程传感器网络,EFR32MG13可以作为无线节点,通过Sub-GHz频段进行长距离的数据传输。在使用时,建议根据具体应用场景选择合适的射频功率级别,并确保正确的电源管理和外部天线匹配电路设计以优化整体性能。

    兼容性和支持


    EFR32MG13提供与其它Silicon Labs无线SoC的良好兼容性,方便集成到现有的物联网生态系统中。Silicon Labs还为用户提供详尽的技术文档、开发工具和支持服务,帮助开发者更快地完成产品设计和调试。

    常见问题与解决方案


    - 问题1:无法正常唤醒。
    - 解决方法:检查供电电压是否符合要求,确保复位引脚正确配置。

    - 问题2:接收灵敏度下降。
    - 解决方法:检查外部天线匹配网络的设计,确保天线连接良好且没有信号干扰。

    总结和推荐


    总体而言,EFR32MG13 Mighty Gecko Multi-Protocol Wireless SoC家族是一款高度集成、能源效率高的无线通信SoC。它在物联网领域的应用潜力巨大,无论是对于新手开发者还是经验丰富的工程师,都是一个值得信赖的选择。因此,强烈推荐给那些寻求高效、灵活和安全无线通信解决方案的项目。

EFR32MG13P732F512GM48-CR参数

参数
传输电流 8.5mA~134.3mA
典型输出功率 19dBm
典型供电电流 8.5mA
支持协议 -
最小工作频率 -
接口类型 I²C,UART,USART
最大数据速率 2Mbps
接收电流 8.4mA~11mA
射频系列/标准 802.15.4,蓝牙
发送机数量 -
最大工作供电电压 3.8V
调制方式 2-FSK,4-FSK,DSSS,GMSK,O-QPSK
最小工作供电电压 1.8V
接收机数量 -
最大工作频率 -
典型灵敏度 102dBm
模块/芯片分类 -
长*宽*高 7mm*7mm*850μm
通用封装 QFN
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

EFR32MG13P732F512GM48-CR厂商介绍

Silicon Laboratories(简称SiLabs)是一家全球领先的半导体公司,专注于开发高性能、低功耗的模拟、混合信号和无线微控制器(MCU)产品。公司成立于1996年,总部位于美国德克萨斯州奥斯汀。

SiLabs的主要产品分为以下几类:
1. 微控制器(MCU):包括EFM32、EFR32等系列,广泛应用于物联网(IoT)、智能家居、工业控制等领域。
2. 无线产品:如Zigbee、Thread、Bluetooth、Wi-Fi等无线通信模块,用于智能设备间的无线连接。
3. 模拟和混合信号产品:包括电源管理、音频、接口等芯片,服务于消费电子、医疗、汽车等行业。
4. 开发工具和软件:提供开发板、调试器和软件工具,帮助客户快速开发和测试产品。

SiLabs的优势在于:
1. 高性能:产品具有高性能、低功耗的特点,满足各种严苛的应用需求。
2. 丰富的产品线:提供多种类型的芯片和解决方案,满足不同客户的需求。
3. 强大的技术支持:提供专业的技术支持和培训,帮助客户解决技术难题。
4. 快速响应市场:紧跟市场趋势,快速推出创新产品,满足客户需求。

EFR32MG13P732F512GM48-CR数据手册

厂牌 PDF简要描述 下载
SILICON LABORATORIES 无线收发芯片 SILICON LABORATORIES EFR32MG13P732F512GM48-CR EFR32MG13P732F512GM48-CR数据手册

EFR32MG13P732F512GM48-CR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 8.742 ¥ 73.258
库存: 0
起订量: 35 增量: 2500
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
