ZM5202AU-CME3R

产品分类: 无线收发芯片
产品描述: 4dBm 41mA General ISM < 1GHz 32mA 3.6V 100Kbps SPI,UART,USB 103dBm 2.3V 贴片安装
供应商型号: FL-ZM5202AU-CME3R
供应商: 海外现货
标准整包数: 1
SILICON LABORATORIES 无线收发芯片 ZM5202AU-CME3R

ZM5202AU-CME3R概述

    全集成Z-Wave无线模块 ZM5202 技术手册

    1. 产品简介


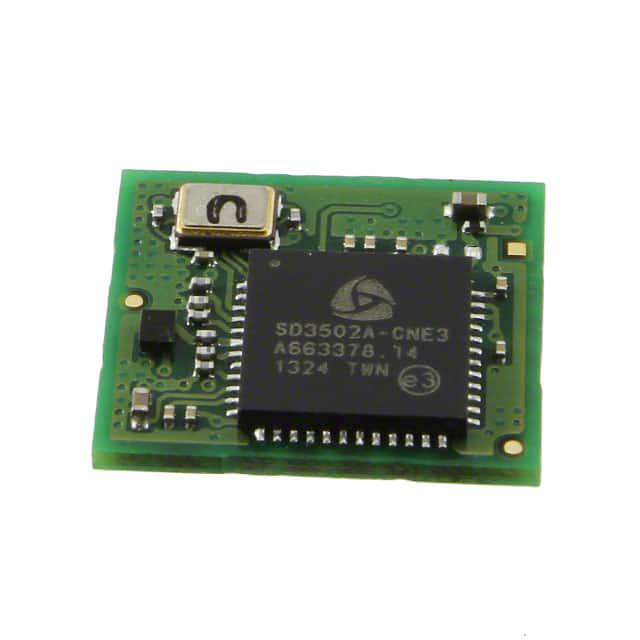

    Silicon Labs 的 ZM5202 模块是一款低功耗且全集成的 Z-Wave 无线模块,尺寸仅为 12.5mm x 13.6mm x 1.9mm。它适用于物联网(IoT)领域的家庭控制应用,如门禁控制、家电控制、影音控制、楼宇自动化、能源管理、照明、安全系统及传感器网络。该模块包含所有必要的无源元件,包括晶体振荡器和声表面波滤波器,确保提供完整的 Z-Wave 系统。

    2. 技术参数


    - 核心处理器:基于8位8051 CPU内核,优化处理数据和链路管理要求。
    - 内存:128kB闪存,16kB静态随机存储器(SRAM)。
    - 通信接口:UART(最高230.4kbps),SPI(最高8MHz)。
    - 电源电压范围:2.3V 至 3.6V。
    - 电流消耗:TX模式电流典型值为36mA@0dBm,RX模式电流典型值为32mA,正常模式电流典型值为15mA,睡眠模式电流典型值为1µA,唤醒定时器电流典型值为700nA。
    - 无线电收发器:接收灵敏度低至-103dBm@9.6kbps,发射功率高达+4dBm,支持Z-Wave 9.6/40/100kbps数据率。
    - 频率支持:支持所有Z-Wave子1GHz频段(865.2MHz至926.3MHz),具备多通道频率自适应和先听后讲功能。

    3. 产品特点和优势


    - 完全兼容:与ZM3102和ZM4102模块针脚和引脚兼容。
    - 安全性高:内置硬件加速器支持AES-128加密,确保消息隐私和真实性。
    - 通用性强:支持多达10个通用输入输出端口,以及1000级调光控制,可用于TRIAC或FET驱动器。
    - 低功耗:多种工作模式下具有极低的电流消耗,适合电池供电设备。

    4. 应用案例和使用建议


    - 家庭控制:用于智能插座、灯控开关等,实现远程控制和状态反馈。
    - 建筑自动化:应用于智能建筑管理系统,进行温湿度监测和自动化调节。
    - 安防系统:作为门窗传感器或入侵报警系统的节点,提供实时监控。
    使用建议:
    - 在设计电路时,考虑温度变化对晶体振荡器的影响,确保温度稳定性。
    - 对于需要电池供电的应用,充分利用低功耗睡眠模式,延长电池寿命。

    5. 兼容性和支持


    - 兼容性:与其他标准Z-Wave模块兼容,无需额外修改即可集成。
    - 支持:提供详尽的技术文档和支持服务,包括固件更新和技术咨询。

    6. 常见问题与解决方案


    - 问题1:无法进入编程模式。
    - 解决办法:检查RESET和SPI端口是否正确连接,并确保外部控制器有效。
    - 问题2:通信不稳定。
    - 解决办法:检查天线匹配是否准确,确认天线与50Ω阻抗匹配。
    - 问题3:功耗过高。
    - 解决办法:检查是否存在不必要的IO口活动,合理配置电源管理策略。

    7. 总结和推荐


    ZM5202 模块凭借其强大的功能和灵活的应用方式,是物联网领域的理想选择。它集成了所有必需的硬件和软件组件,简化了产品开发过程。此外,其低功耗特性使其特别适合电池供电设备。推荐给需要高效、可靠无线通信解决方案的设计者。
    通过以上介绍,可以看出 ZM5202 模块在设计、功能和兼容性方面表现优秀,适用于广泛的物联网应用场景。

ZM5202AU-CME3R参数

参数
最小工作供电电压 2.3V
调制方式 -
接收机数量 -
典型输出功率 4dBm
发送机数量 -
典型供电电流 -
最大工作频率 -
接收电流 32mA
射频系列/标准 General ISM < 1GHz
支持协议 -
模块/芯片分类 -
接口类型 SPI,UART,USB
典型灵敏度 103dBm
传输电流 41mA
最小工作频率 -
最大数据速率 100Kbps
最大工作供电电压 3.6V
安装方式 贴片安装
零件状态 新设计不推荐
包装方式 卷带包装

ZM5202AU-CME3R厂商介绍

Silicon Laboratories(简称SiLabs)是一家全球领先的半导体公司,专注于开发高性能、低功耗的模拟、混合信号和无线微控制器(MCU)产品。公司成立于1996年,总部位于美国德克萨斯州奥斯汀。

SiLabs的主要产品分为以下几类:
1. 微控制器(MCU):包括EFM32、EFR32等系列,广泛应用于物联网(IoT)、智能家居、工业控制等领域。
2. 无线产品:如Zigbee、Thread、Bluetooth、Wi-Fi等无线通信模块,用于智能设备间的无线连接。
3. 模拟和混合信号产品:包括电源管理、音频、接口等芯片,服务于消费电子、医疗、汽车等行业。
4. 开发工具和软件:提供开发板、调试器和软件工具,帮助客户快速开发和测试产品。

SiLabs的优势在于:
1. 高性能:产品具有高性能、低功耗的特点,满足各种严苛的应用需求。
2. 丰富的产品线:提供多种类型的芯片和解决方案,满足不同客户的需求。
3. 强大的技术支持:提供专业的技术支持和培训,帮助客户解决技术难题。
4. 快速响应市场:紧跟市场趋势,快速推出创新产品,满足客户需求。

ZM5202AU-CME3R数据手册

厂牌 PDF简要描述 下载
SILICON LABORATORIES 无线收发芯片 SILICON LABORATORIES ZM5202AU-CME3R ZM5202AU-CME3R数据手册

ZM5202AU-CME3R封装设计

查看详情并下载
Symbol
Footprint
3D Model
