EM3597-RT

产品分类: 无线收发芯片
产品描述: 8dBm 24mA~44mA 802.15.4 23.5mA~29.5mA Zigbee O-QPSK 3.6V 5Mbps I²C,JTAG,SPI,UART 102dBm 2.1V QFN 贴片安装 8mm*8mm*830μm
供应商型号: 336-3221-ND
供应商: Digi-Key
标准整包数: 1

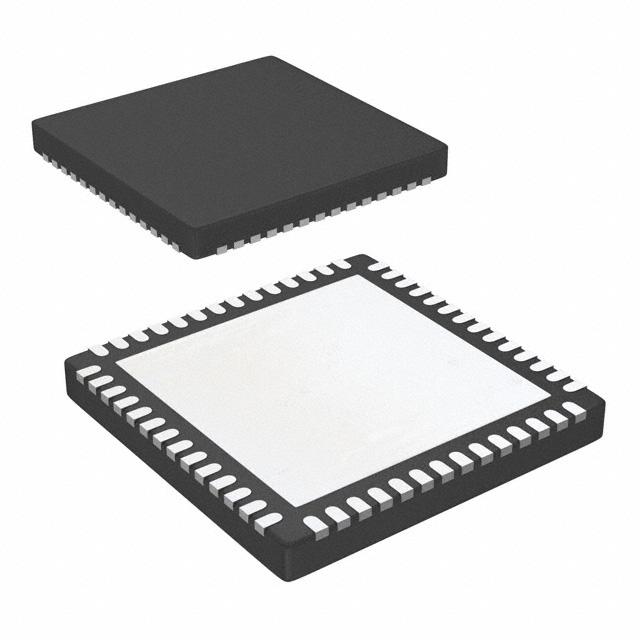

SILICON LABORATORIES 无线收发芯片 EM3597-RT

EM3597-RT概述

    EM359x 高性能集成式ZigBee/802.15.4系统级芯片

    产品简介


    EM359x 是一款由Silicon Labs设计的高性能、集成式的ZigBee/802.15.4系统级芯片(SoC),专为物联网(IoT)应用而设计。它集成了32位ARM® Cortex-M3处理器、2.4GHz IEEE 802.15.4-2003收发器及低层MAC、多种通信接口和高级电源管理功能。主要应用领域包括智能家居、智能能源、楼宇自动化、安全监控等无线传感网络。

    技术参数


    - 处理器:32位ARM® Cortex-M3,支持6 MHz、12 MHz和24 MHz操作频率
    - 内存:256 KB/512 KB闪存,32 KB/64 KB RAM
    - 存储保护:可选读保护机制
    - RF模块:
    - 接收灵敏度:–100 dBm(正常模式,可配置至–102 dBm)
    - 发射功率:+3 dBm(正常模式,可配置至+8 dBm)
    - 链路预算:正常模式下最高可达103 dB,可配置至110 dB
    - 电源管理:
    - 接收模式电流:27 mA(含CPU)
    - 发射模式电流:31 mA(含CPU,+3 dBm发射)
    - 深度睡眠模式电流:无睡眠定时器时为1.0 μA,有睡眠定时器时为1.25 μA
    - 电源电压范围:2.1 V 至 3.6 V
    - 封装:8x8 mm 56-pin QFN封装

    产品特点和优势


    - 高性能ARM处理器:领先的32位处理性能,Thumb-2指令集高效。
    - 强大的RF性能:超过15 dB的动态范围,增强的接收通道滤波,支持Wi-Fi和蓝牙共存。
    - 卓越的电源管理:极低功耗,深度睡眠模式下电流消耗低至1.0 μA,支持快速唤醒。
    - 灵活的外设:支持多种通信接口和多达32个GPIO引脚,具备加密加速器、模拟数字转换器等功能。

    应用案例和使用建议


    应用案例:EM359x广泛应用于智能家居控制、智能电网监测、楼宇自动化等场景。例如,在智能家居中,它可以用于远程控制智能插座、温控器等设备,实现家庭自动化控制。
    使用建议:
    - 在设计应用时,确保合理分配CPU资源,以平衡处理性能和功耗需求。
    - 利用低功耗模式来延长电池寿命,特别是在设备长时间闲置的情况下。
    - 考虑采用外部功率放大器以提高发射功率,适用于远距离通信场合。

    兼容性和支持


    - 兼容性:EM359x支持ZigBee、Bluetooth等无线通信标准,具有良好的互操作性。
    - 软件支持:厂商提供配套软件和开发工具,方便开发者进行产品设计和调试。
    - 技术支持:官方技术支持团队提供及时的技术支持和维护服务。

    常见问题与解决方案


    1. 问题:EM359x在休眠模式下的电流过大。
    - 解决方案:检查电源管理配置,确保未启用不必要的外围设备,优化睡眠模式设置。

    2. 问题:无线信号不稳定,通信质量差。
    - 解决方案:确认RF模块的配置正确,尝试调整发射功率或接收灵敏度,优化天线设计。

    总结和推荐


    EM359x 是一款功能强大且高度集成的系统级芯片,适合各种无线传感网络应用。其卓越的性能和低功耗使其成为设计高可靠性、低成本物联网产品的理想选择。建议开发者根据具体应用场景选择合适的内存配置和外设组合,并充分利用其丰富的电源管理和调试功能。总的来说,EM359x是一款值得推荐的产品。

EM3597-RT参数

参数
调制方式 O-QPSK
发送机数量 -
接收机数量 -
最小工作供电电压 2.1V
最大工作供电电压 3.6V
传输电流 24mA~44mA
最大数据速率 5Mbps
模块/芯片分类 -
射频系列/标准 802.15.4
典型输出功率 8dBm
典型供电电流 -
最小工作频率 -
接收电流 23.5mA~29.5mA
典型灵敏度 102dBm
支持协议 Zigbee
最大工作频率 -
接口类型 I²C,JTAG,SPI,UART
长*宽*高 8mm*8mm*830μm
通用封装 QFN
安装方式 贴片安装
零件状态 新设计不推荐
包装方式 托盘

EM3597-RT厂商介绍

Silicon Laboratories(简称SiLabs)是一家全球领先的半导体公司,专注于开发高性能、低功耗的模拟、混合信号和无线微控制器(MCU)产品。公司成立于1996年,总部位于美国德克萨斯州奥斯汀。

SiLabs的主要产品分为以下几类:
1. 微控制器(MCU):包括EFM32、EFR32等系列,广泛应用于物联网(IoT)、智能家居、工业控制等领域。
2. 无线产品:如Zigbee、Thread、Bluetooth、Wi-Fi等无线通信模块,用于智能设备间的无线连接。
3. 模拟和混合信号产品:包括电源管理、音频、接口等芯片,服务于消费电子、医疗、汽车等行业。
4. 开发工具和软件:提供开发板、调试器和软件工具,帮助客户快速开发和测试产品。

SiLabs的优势在于:
1. 高性能:产品具有高性能、低功耗的特点,满足各种严苛的应用需求。
2. 丰富的产品线:提供多种类型的芯片和解决方案,满足不同客户的需求。
3. 强大的技术支持:提供专业的技术支持和培训,帮助客户解决技术难题。
4. 快速响应市场:紧跟市场趋势,快速推出创新产品,满足客户需求。

EM3597-RT数据手册

厂牌 PDF简要描述 下载
SILICON LABORATORIES 无线收发芯片 SILICON LABORATORIES EM3597-RT EM3597-RT数据手册

EM3597-RT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 13.9152 ¥ 116.4528
10+ $ 12.5934 ¥ 105.3907
25+ $ 11.5989 ¥ 97.0684
80+ $ 10.6049 ¥ 88.7496
416+ $ 9.942 ¥ 83.2023
832+ $ 8.9478 ¥ 74.8822
库存: 2294
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 116.45
