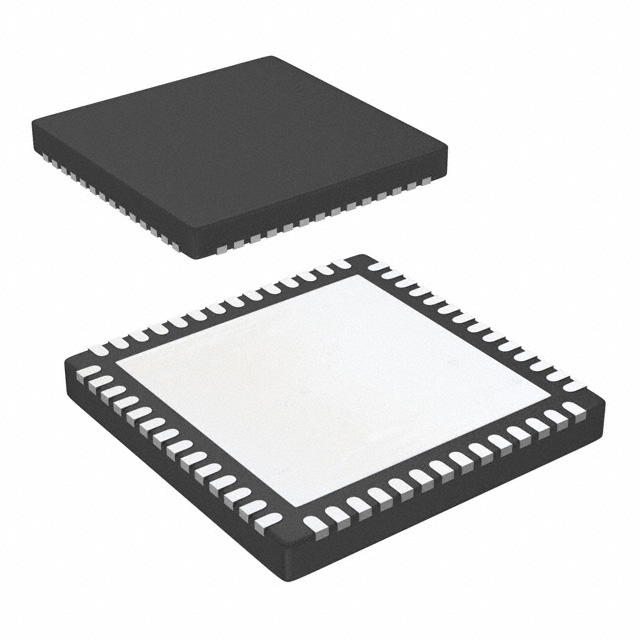

EM3598-RT

产品分类: 无线收发芯片
产品描述: 8dBm 24mA~44mA 802.15.4 23.5mA~29.5mA Zigbee O-QPSK 3.6V 12Mbps I²C,JTAG,SPI,UART,USB 102dBm 2.1V QFN 贴片安装 8mm*8mm*830μm
供应商型号: 336-3195-ND
供应商: Digi-Key
标准整包数: 1
SILICON LABORATORIES 无线收发芯片 EM3598-RT

EM3598-RT概述

    EM359x 高性能集成式ZigBee/802.15.4系统级芯片

    产品简介


    EM359x是一款高度集成的系统级芯片(SoC),专为设计者开发基于ZigBee标准的系统而设计。它集成了32位ARM® Cortex-M3处理器、2.4GHz IEEE 802.15.4-2003收发器、闪存和RAM内存以及一系列外设。EM359x具备高性能、低功耗和卓越的射频性能,适用于智能能源、楼宇自动化、家庭自动化、安全监控和通用ZigBee无线传感器网络等领域。

    技术参数


    核心参数
    - 处理器:32位ARM® Cortex-M3微处理器
    - 内存:256/512kB闪存,32/64kB RAM
    - 时钟频率:6, 12或24 MHz
    - 供电电压:2.1至3.6V
    射频参数
    - 接收电流(含CPU):27mA
    - 发射电流(含CPU,+3dBm发射功率):31mA
    - 深度睡眠电流(带保留RAM和GPIO):1.0μA(无睡眠计时器)/1.25μA(有睡眠计时器)
    射频性能
    - 正常模式下链路预算:高达103 dB;可配置至110 dB
    - 正常模式下接收灵敏度:–100 dBm;可配置至–102 dBm(PER 1%,20字节包)
    - 正常模式下发射功率:+3 dBm;可配置至+8 dBm

    产品特点和优势


    1. 高性能处理能力:集成32位ARM® Cortex-M3处理器,采用Thumb-2指令集,操作频率可达6、12或24MHz,确保高效的数据处理能力。
    2. 低功耗管理:多种深度睡眠模式,最低电流消耗小于2µA,保留RAM和GPIO内容,支持长电池寿命。
    3. 优越的射频性能:超过IEEE 802.15.4-2003标准15dB以上的动态范围,增强的共存能力,如Wi-Fi和蓝牙。
    4. 高级调试功能:集成嵌入式跟踪宏单元(ETM)、数据观察点和跟踪(DWT)等,支持强大的软件调试和程序编写。

    应用案例和使用建议


    EM359x广泛应用于智能能源、楼宇自动化和控制、家庭自动化和控制、安全和监控等领域。在实际应用中,开发者可以利用其丰富的外设(如UART、SPI、TWI、ADC和GPIO)来实现复杂的功能需求。为了提高应用效率,建议开发者详细阅读参考手册,并根据具体应用场景调整参数设置以达到最佳效果。

    兼容性和支持


    EM359x支持多种外部组件,如USB、UART、SPI、TWI等,并且提供了强大的软件调试接口(如Serial Wire和JTAG)。Silicon Labs提供全面的技术支持,包括软件更新、文档资源和技术咨询等,确保客户能够充分利用其潜力。

    常见问题与解决方案


    - 问题:如何进入深度睡眠模式?
    解答:通过配置PMU(电源管理单元)的相关寄存器进入深度睡眠模式。

    - 问题:如何提高传输距离?
    解答:增加输出功率(可配置至+8 dBm),并优化天线设计。

    - 问题:如何进行故障诊断?
    解答:利用串行线和JTAG接口进行软件调试,查看内部寄存器状态。

    总结和推荐


    EM359x凭借其高性能、低功耗和卓越的射频性能,在智能物联网领域具有显著的应用优势。特别适合用于构建低功耗、高性能的ZigBee无线网络。我们强烈推荐EM359x作为下一代物联网解决方案的理想选择。

EM3598-RT参数

参数
模块/芯片分类 -
传输电流 24mA~44mA
最小工作供电电压 2.1V
典型供电电流 -
接收机数量 -
射频系列/标准 802.15.4
发送机数量 -
最小工作频率 -
最大工作供电电压 3.6V
调制方式 O-QPSK
最大工作频率 -
最大数据速率 12Mbps
接口类型 I²C,JTAG,SPI,UART,USB
支持协议 Zigbee
典型灵敏度 102dBm
接收电流 23.5mA~29.5mA
典型输出功率 8dBm
长*宽*高 8mm*8mm*830μm
通用封装 QFN
安装方式 贴片安装
零件状态 新设计不推荐
包装方式 托盘

EM3598-RT厂商介绍

Silicon Laboratories(简称SiLabs)是一家全球领先的半导体公司,专注于开发高性能、低功耗的模拟、混合信号和无线微控制器(MCU)产品。公司成立于1996年,总部位于美国德克萨斯州奥斯汀。

SiLabs的主要产品分为以下几类:
1. 微控制器(MCU):包括EFM32、EFR32等系列,广泛应用于物联网(IoT)、智能家居、工业控制等领域。
2. 无线产品:如Zigbee、Thread、Bluetooth、Wi-Fi等无线通信模块,用于智能设备间的无线连接。
3. 模拟和混合信号产品:包括电源管理、音频、接口等芯片,服务于消费电子、医疗、汽车等行业。
4. 开发工具和软件:提供开发板、调试器和软件工具,帮助客户快速开发和测试产品。

SiLabs的优势在于:
1. 高性能:产品具有高性能、低功耗的特点,满足各种严苛的应用需求。
2. 丰富的产品线:提供多种类型的芯片和解决方案,满足不同客户的需求。
3. 强大的技术支持:提供专业的技术支持和培训,帮助客户解决技术难题。
4. 快速响应市场:紧跟市场趋势,快速推出创新产品,满足客户需求。

EM3598-RT数据手册

厂牌 PDF简要描述 下载
SILICON LABORATORIES 无线收发芯片 SILICON LABORATORIES EM3598-RT EM3598-RT数据手册

EM3598-RT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 14.2064 ¥ 118.8898
10+ $ 12.8523 ¥ 107.5579
25+ $ 11.8381 ¥ 99.0702
80+ $ 10.8233 ¥ 90.5773
416+ $ 10.1469 ¥ 84.9167
832+ $ 9.1322 ¥ 76.4249
库存: 1664
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 118.88
