首页  >  产品百科  >  EFR32ZG14P231F256GM32-BR

EFR32ZG14P231F256GM32-BR

产品分类: 无线收发芯片
产品描述: 13dBm 12.9mA~38.8mA General ISM < 1GHz 10.5mA 2FSK,4FSK,GFSK 863MHz,902MHz 3.8V 876MHz,930MHz 100Kbps UART 38.8mA 103.9dBm 1.8V QFN-32 贴片安装 5mm*5mm*850μm
供应商型号: 336-5894-2-ND
供应商: Digi-Key
标准整包数: 1

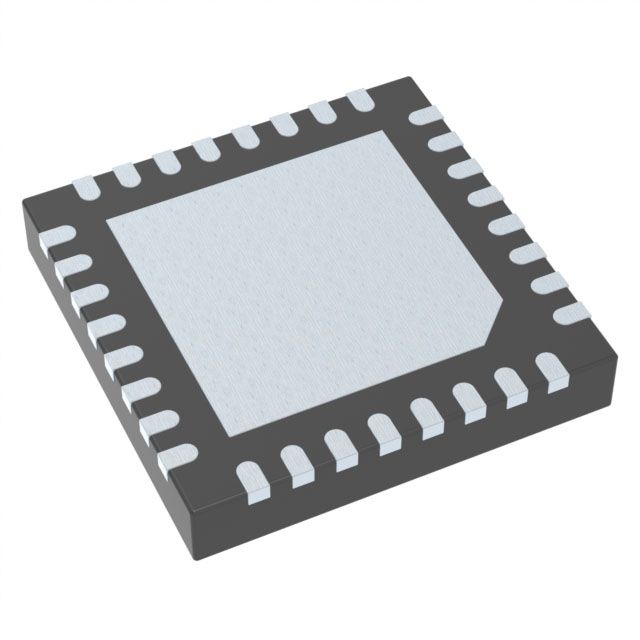

SILICON LABORATORIES 无线收发芯片 EFR32ZG14P231F256GM32-BR

EFR32ZG14P231F256GM32-BR概述

    EFR32ZG14 Z-Wave 700 Modem SoC 数据手册解析

    产品简介


    EFR32ZG14 是由Silicon Labs开发的一款专为智能家居应用设计的Z-Wave 700 Modem SoC(片上系统)。它适用于智能网关、控制器等多种场景,如智能网关、智能扬声器、机顶盒、USB适配器等。该器件以其低功耗的Gecko技术著称,能显著提升Z-Wave网络的覆盖范围。

    技术参数


    - 传输功率: 最高达13 dBm
    - 接收灵敏度: 在100 kbps速率下,灵敏度为-98.8 dBm(915 MHz)
    - 内核: 32位ARM® Cortex®-M4处理器,时钟频率39 MHz
    - 应用领域: 智能家居、安全、照明、健康与保健、计量、楼宇自动化
    - 封装: QFN32 5x5 mm
    - 工作温度范围: -40°C 至 85°C
    - 供电电压: 1.8 V 至 3.8 V 单电源
    - 存储温度范围: -50°C 至 150°C

    产品特点和优势


    EFR32ZG14的主要特点包括:
    - 高性能的32位ARM Cortex-M4处理器,具有DSP指令和浮点运算单元,支持高效信号处理
    - 高效的DC-DC转换器,提供高能效的无线系统
    - 超低能耗,接收模式电流仅为10.5 mA,传输模式电流可达38.8 mA(13 dBm输出)
    - 支持多种通信协议,特别是Z-Wave协议栈
    - 广泛的外设选择,包括专用GPIO口、UART通信、悬停模式操作及SAW滤波器选件

    应用案例和使用建议


    - 智能网关: EFR32ZG14在Z-Wave网关中提供稳定可靠的无线连接,特别是在要求高接收灵敏度的应用中。
    - 智能家居控制器: 在复杂的Z-Wave网络环境中,EFR32ZG14能够通过其高效的无线电系统和先进的信号处理能力,实现设备间更广泛的连接。
    - 建议使用场景: 由于其出色的射频性能和低功耗特性,EFR32ZG14非常适合作为远距离通信的关键组件。在部署时应注意合理配置电源电路以避免热应力。

    兼容性和支持


    - EFR32ZG14仅适合用于Z-Wave控制器和网关,不适合用于端设备。
    - 系统开发者可以利用标准的ARM SWD接口进行固件更新,获取官方的软件包和支持文档。
    - 可通过Silicon Labs官网下载预编译的二进制镜像文件,并获取详细的硬件实施指南。

    常见问题与解决方案


    1. 问: 设备如何进入低功耗模式?
    - 答: 使用SUSPEND引脚可以将设备置于低功耗待机状态。当处于此模式时,射频和串行接口将关闭。

    2. 问: 如何处理高温环境下设备过热问题?
    - 答: 应确保良好的散热设计,尤其是考虑到其最大工作温度为85°C,超出此范围可能导致设备损坏。通过合理的PCB布局和增加散热器等方式可以有效控制温度。

    总结和推荐


    综上所述,EFR32ZG14是一款功能强大且高度集成的Z-Wave Modem SoC,适用于各类智能家居设备的控制和网关构建。其出色的低功耗特性和卓越的射频性能使其在市场上具备明显的竞争优势。对于需要高性能无线通信解决方案的设计工程师来说,EFR32ZG14无疑是一个极佳的选择。因此,强烈推荐在相关的项目中采用EFR32ZG14作为关键的通信模块。

EFR32ZG14P231F256GM32-BR参数

参数
最大数据速率 100Kbps
接口类型 UART
最大工作供电电压 3.8V
典型供电电流 38.8mA
接收电流 10.5mA
传输电流 12.9mA~38.8mA
最大工作频率 876MHz,930MHz
典型灵敏度 103.9dBm
调制方式 2FSK,4FSK,GFSK
模块/芯片分类 -
发送机数量 -
射频系列/标准 General ISM < 1GHz
最小工作频率 863MHz,902MHz
接收机数量 -
最小工作供电电压 1.8V
支持协议 -
典型输出功率 13dBm
长*宽*高 5mm*5mm*850μm
通用封装 QFN-32
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

EFR32ZG14P231F256GM32-BR厂商介绍

Silicon Laboratories(简称SiLabs)是一家全球领先的半导体公司,专注于开发高性能、低功耗的模拟、混合信号和无线微控制器(MCU)产品。公司成立于1996年,总部位于美国德克萨斯州奥斯汀。

SiLabs的主要产品分为以下几类:
1. 微控制器(MCU):包括EFM32、EFR32等系列,广泛应用于物联网(IoT)、智能家居、工业控制等领域。
2. 无线产品:如Zigbee、Thread、Bluetooth、Wi-Fi等无线通信模块,用于智能设备间的无线连接。
3. 模拟和混合信号产品:包括电源管理、音频、接口等芯片,服务于消费电子、医疗、汽车等行业。
4. 开发工具和软件:提供开发板、调试器和软件工具,帮助客户快速开发和测试产品。

SiLabs的优势在于:
1. 高性能:产品具有高性能、低功耗的特点,满足各种严苛的应用需求。
2. 丰富的产品线:提供多种类型的芯片和解决方案,满足不同客户的需求。
3. 强大的技术支持:提供专业的技术支持和培训,帮助客户解决技术难题。
4. 快速响应市场:紧跟市场趋势,快速推出创新产品,满足客户需求。

EFR32ZG14P231F256GM32-BR数据手册

厂牌 PDF简要描述 下载
SILICON LABORATORIES 无线收发芯片 SILICON LABORATORIES EFR32ZG14P231F256GM32-BR EFR32ZG14P231F256GM32-BR数据手册

EFR32ZG14P231F256GM32-BR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ $ 4.862 ¥ 40.6889
库存: 10000
起订量: 2500 增量: 1
交货地:
最小起订量为:2500
合计: ¥ 101722.25
直接购买
加入购物车
