WGM110A1MV2

产品分类: 无线收发芯片
产品描述: 16dBm 261mA WiFi 81mA 802.11b/g/n 2.412GHz 4.8V 2.472GHz 72.2Mbps I²C,SPI,UART,USB 261mA 98dBm 2.7V 贴片安装 21mm*14.4mm*2mm
供应商型号: 2930658
供应商: element14
标准整包数: 1
SILICON LABORATORIES 无线收发芯片 WGM110A1MV2

WGM110A1MV2概述

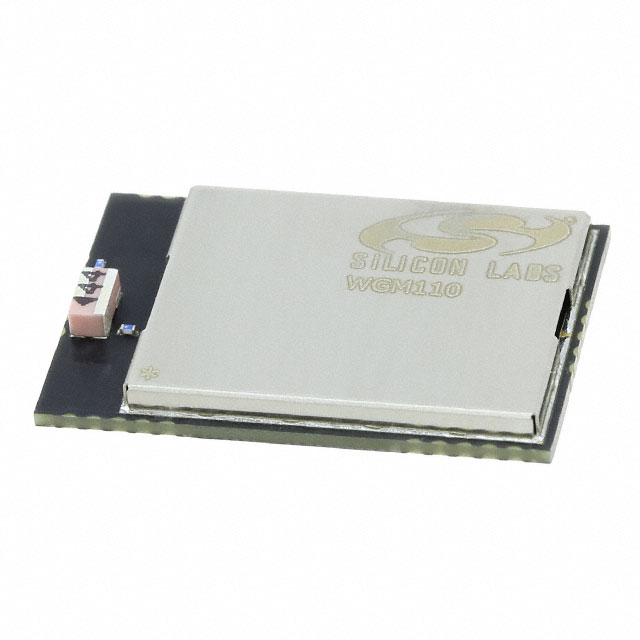

    WGM110 Wizard Gecko Wi-Fi® Module

    1. 产品简介


    WGM110 Wizard Gecko Wi-Fi®模块是一款专为物联网(IoT)应用设计的Wi-Fi模块。它集成了802.11b/g/n无线网络、一个微控制器、Wi-Fi及IP堆栈,以及多种通信协议如TCP和UDP。模块可以作为Wi-Fi客户端或访问点,简化设备配置。WGM110还支持BGScript™脚本语言,使应用程序设计无需依赖外部微控制器,或者运行在NCP模式下,简化TCP/IP网络复杂度。

    2. 技术参数


    - 频率支持:802.11 b/g/n
    - 传输功率:+16 dBm
    - 接收灵敏度:-98 dBm
    - 最大范围:可达450米
    - 中央处理器核心:32位ARM® Cortex-M3
    - 闪存内存:1 MB
    - RAM:128 kB
    - 电源电压:2.7 V至4.8 V(射频块);1.98 V至3.8 V(处理器块)
    - 功耗:发射电流261 mA(+16 dBm),接收电流81 mA,空闲状态电流2.5 mA,深度睡眠电流23 μA
    - 认证:FCC,IC,日本,韩国,CE
    - 环境条件:工作温度范围-40°C至+85°C
    - 尺寸:21.0 mm x 14.4 mm x 2.0 mm

    3. 产品特点和优势


    - RF性能:优秀的射频性能,长距离无线连接。
    - 低功耗:支持深度睡眠模式,有效降低功耗。
    - 易用性:集成Wi-Fi和IP堆栈,简化开发流程,快速上市。
    - 多功能接口:支持UART、SPI、USB等多种通信接口。
    - 灵活性:可通过GPIO灵活配置各种外设和传感器。

    4. 应用案例和使用建议


    - 智能家庭:作为智能家居设备的Wi-Fi接入点,实现远程控制。
    - 工业自动化:用于工业监控和数据采集系统。
    - 远程监控:适用于需要远程监控的应用场景。
    使用建议:
    - 在使用UART进行数据传输时,建议启用流控并使用较低的波特率以避免数据丢失。
    - 当使用SPI接口时,必须手动配置以确保正常通信。

    5. 兼容性和支持


    WGM110 Wi-Fi模块支持UART、SPI和USB接口,能够轻松集成到各种主机设备中。Silicon Labs提供了一系列开发工具和文档,包括免费的SDK、知识库和技术支持服务,帮助开发者快速上手。

    6. 常见问题与解决方案


    - Q: 数据传输速率慢怎么办?
    A: 检查波特率设置,确保与主机兼容。使用较低波特率(如115200 bps)可提高数据传输稳定性。
    - Q: 模块功耗高怎么办?
    A: 调整工作模式,开启深度睡眠模式以降低功耗。

    7. 总结和推荐


    WGM110 Wizard Gecko Wi-Fi®模块凭借其出色的射频性能、低功耗、易用性以及丰富的功能,在物联网应用中表现出色。它适合多种应用场景,如智能家庭、工业自动化和远程监控。强烈推荐给希望快速开发物联网应用的开发者。

WGM110A1MV2参数

参数
发送机数量 -
典型灵敏度 98dBm
支持协议 802.11b/g/n
最大数据速率 72.2Mbps
接收机数量 -
接收电流 81mA
接口类型 I²C,SPI,UART,USB
模块/芯片分类 -
典型输出功率 16dBm
最小工作供电电压 2.7V
调制方式 -
传输电流 261mA
最小工作频率 2.412GHz
最大工作频率 2.472GHz
最大工作供电电压 4.8V
射频系列/标准 WiFi
典型供电电流 261mA
长*宽*高 21mm*14.4mm*2mm
安装方式 贴片安装
零件状态 停产

WGM110A1MV2厂商介绍

Silicon Laboratories(简称SiLabs)是一家全球领先的半导体公司,专注于开发高性能、低功耗的模拟、混合信号和无线微控制器(MCU)产品。公司成立于1996年,总部位于美国德克萨斯州奥斯汀。

SiLabs的主要产品分为以下几类:
1. 微控制器(MCU):包括EFM32、EFR32等系列,广泛应用于物联网(IoT)、智能家居、工业控制等领域。
2. 无线产品:如Zigbee、Thread、Bluetooth、Wi-Fi等无线通信模块,用于智能设备间的无线连接。
3. 模拟和混合信号产品:包括电源管理、音频、接口等芯片,服务于消费电子、医疗、汽车等行业。
4. 开发工具和软件:提供开发板、调试器和软件工具,帮助客户快速开发和测试产品。

SiLabs的优势在于:
1. 高性能:产品具有高性能、低功耗的特点,满足各种严苛的应用需求。
2. 丰富的产品线:提供多种类型的芯片和解决方案,满足不同客户的需求。
3. 强大的技术支持:提供专业的技术支持和培训,帮助客户解决技术难题。
4. 快速响应市场:紧跟市场趋势,快速推出创新产品,满足客户需求。

WGM110A1MV2数据手册

厂牌 PDF简要描述 下载
SILICON LABORATORIES 无线收发芯片 SILICON LABORATORIES WGM110A1MV2 WGM110A1MV2数据手册

WGM110A1MV2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 26.059 ¥ 218.1136
10+ $ 24.05 ¥ 201.2985
25+ $ 22.0462 ¥ 184.5263
100+ $ 20.3756 ¥ 170.5441
250+ $ 20.0423 ¥ 167.7541
库存: 3
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 218.11
