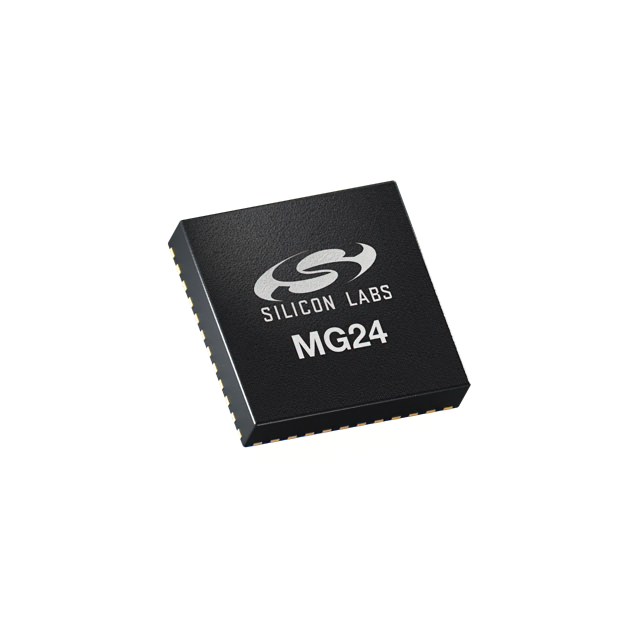

EFR32MG24A020F1536IM40-B

产品分类: 无线收发芯片
产品描述: 19.5dBm 5mA~156.8mA Bluetooth 4.4mA~5.1mA 2FSK,2GFSK,DSSS,GMSK,MSK,O-QPSK 2Mbps ADC,GPIO,IrDA,I²C,I²S,SPI,UART 94.8dBm 贴片安装
供应商型号: 336-EFR32MG24A020F1536IM40-B-ND
供应商: Digi-Key
标准整包数: 1
SILICON LABORATORIES 无线收发芯片 EFR32MG24A020F1536IM40-B

EFR32MG24A020F1536IM40-B概述

    EFR32MG24 Wireless SoC Family 技术手册解析

    1. 产品简介


    EFR32MG24无线系统级芯片(SoC)专为物联网(IoT)无线连接而设计,特别适用于Mesh网络的互联。它支持多种协议,包括Matter、OpenThread和Zigbee。EFR32MG24结合了节能微控制器(MCU)和高性能射频收发器,适用于需要高效率和低能耗的物联网安全连接设备。

    2. 技术参数


    EFR32MG24的关键技术规格如下:
    - 处理器核心: 32位ARM® Cortex®-M33,最高运行频率78 MHz。
    - 内存: 最大1536 KB闪存,256 KB RAM。
    - 射频性能:
    - 输出功率最高可达+19.5 dBm。
    - 接收灵敏度:-105.4 dBm (250 kbps O-QPSK DSSS),-105.7 dBm (125 kbps GFSK),-97.6 dBm (1 Mbps GFSK),-94.8 dBm (2 Mbps GFSK)。
    - 能源效率:
    - 接收电流:4.4 mA (1 Mbps GFSK),5.1 mA (250 kbps O-QPSK DSSS)。
    - 发射电流:5 mA (@ 0 dBm),19.1 mA (@ 10 dBm),156.8 mA (@ 19.5 dBm)。
    - 活动模式(EM0)下的最低电流:39.0 MHz时为33.4 μA/MHz。
    - 工作温度范围: 1.71 V至3.8 V电源电压,-40°C 至 +125°C 工作温度范围。
    - 封装:
    - QFN40 (5 mm × 5 mm × 0.85 mm)
    - QFN48 (6 mm × 6 mm × 0.85 mm)

    3. 产品特点和优势


    EFR32MG24具有以下显著特点:
    - 高集成度: 集成了多种外围设备和加速器,简化系统设计。
    - 低功耗设计: 能效比高,可延长电池寿命。
    - 安全特性: 包括Secure Vault安全模块和硬件加密加速。
    - 智能功能: 内置AI/ML硬件加速器,适用于预测性维护等应用场景。
    - 多协议支持: 支持Matter、OpenThread、Zigbee、蓝牙低功耗等标准协议。

    4. 应用案例和使用建议


    EFR32MG24适用于多种应用场合,包括智能家居、智能照明和建筑自动化等。具体应用如传感器、开关、门锁、LED灯泡等。使用时应注意以下几个方面:
    - 布局优化: 确保射频信号传输路径顺畅,减少干扰。
    - 电源管理: 使用适当的电源和电压等级以保证稳定运行。
    - 软件优化: 充分利用SDK和工具链进行开发和调试。

    5. 兼容性和支持


    EFR32MG24与多种电子元器件和设备兼容,提供全面的支持和维护服务。包括固件更新、技术支持和文档资料。

    6. 常见问题与解决方案


    根据技术手册提供的常见问题列表,以下是几个典型问题及其解决方案:
    - Q: 如何配置射频参数?
    - A: 参考《EFR32xG24参考手册》中关于射频配置的具体章节。
    - Q: 如何提高系统的安全性?
    - A: 利用Secure Vault安全模块和硬件加密加速功能。
    - Q: 如何降低系统的功耗?
    - A: 合理设置各种操作模式的电流消耗,例如利用EM2深睡眠模式。

    7. 总结和推荐


    EFR32MG24是一款功能强大且高度集成的无线SoC,适合各种复杂的物联网应用。其高效的能效、卓越的安全特性和灵活的多协议支持使其在市场上具备极强的竞争力。强烈推荐用于对可靠性和安全性有高要求的应用场景。
    通过综合考虑以上各方面的信息,可以得出结论:EFR32MG24是一个值得推荐的优质产品,尤其适合需要高性能和低功耗的物联网设备制造商。

EFR32MG24A020F1536IM40-B参数

参数
最大工作频率 -
最大数据速率 2Mbps
支持协议 -
典型供电电流 -
调制方式 2FSK,2GFSK,DSSS,GMSK,MSK,O-QPSK
典型输出功率 19.5dBm
接收机数量 -
发送机数量 -
接收电流 4.4mA~5.1mA
接口类型 ADC,GPIO,IrDA,I²C,I²S,SPI,UART
射频系列/标准 Bluetooth
最小工作供电电压 -
最大工作供电电压 -
典型灵敏度 94.8dBm
传输电流 5mA~156.8mA
最小工作频率 -
模块/芯片分类 -
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

EFR32MG24A020F1536IM40-B厂商介绍

Silicon Laboratories(简称SiLabs)是一家全球领先的半导体公司,专注于开发高性能、低功耗的模拟、混合信号和无线微控制器(MCU)产品。公司成立于1996年,总部位于美国德克萨斯州奥斯汀。

SiLabs的主要产品分为以下几类:
1. 微控制器(MCU):包括EFM32、EFR32等系列,广泛应用于物联网(IoT)、智能家居、工业控制等领域。
2. 无线产品:如Zigbee、Thread、Bluetooth、Wi-Fi等无线通信模块,用于智能设备间的无线连接。
3. 模拟和混合信号产品:包括电源管理、音频、接口等芯片,服务于消费电子、医疗、汽车等行业。
4. 开发工具和软件:提供开发板、调试器和软件工具,帮助客户快速开发和测试产品。

SiLabs的优势在于:
1. 高性能:产品具有高性能、低功耗的特点,满足各种严苛的应用需求。
2. 丰富的产品线:提供多种类型的芯片和解决方案,满足不同客户的需求。
3. 强大的技术支持:提供专业的技术支持和培训,帮助客户解决技术难题。
4. 快速响应市场:紧跟市场趋势,快速推出创新产品,满足客户需求。

EFR32MG24A020F1536IM40-B数据手册

厂牌 PDF简要描述 下载
SILICON LABORATORIES 无线收发芯片 SILICON LABORATORIES EFR32MG24A020F1536IM40-B EFR32MG24A020F1536IM40-B数据手册

EFR32MG24A020F1536IM40-B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 11.0268 ¥ 93.1765
10+ $ 8.2472 ¥ 69.0188
25+ $ 7.5304 ¥ 63.0203
80+ $ 6.7757 ¥ 56.7044
230+ $ 6.2188 ¥ 52.0439
490+ $ 5.8838 ¥ 49.2398
980+ $ 5.6172 ¥ 47.009
库存: 461
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 93.17
