EFR32MG24B120F1536IM48-B

产品分类: 无线收发芯片
产品描述: 19.5dBm Bluetooth 4.4mA~5.1mA 2FSK,2GFSK,DSSS,GMSK,MSK,O-QPSK 2Mbps ADC,GPIO,IrDA,I²C,I²S,SPI,UART 94.8dBm 贴片安装
供应商型号: 3958455
供应商: 海外现货
标准整包数: 1

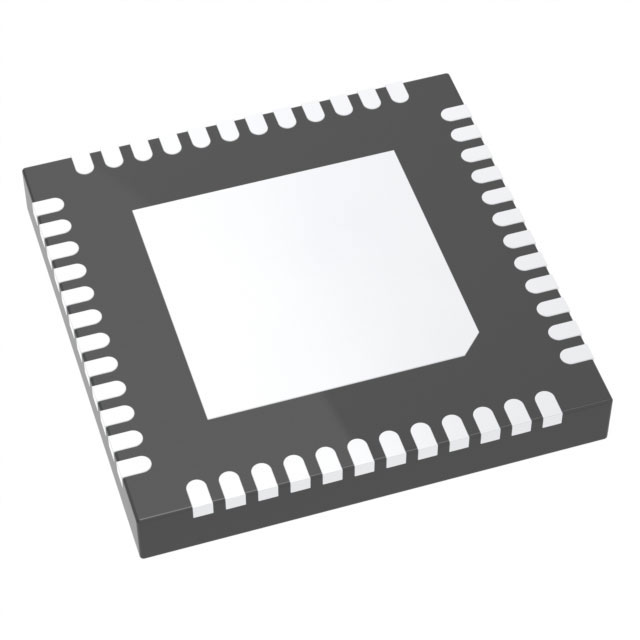

SILICON LABORATORIES 无线收发芯片 EFR32MG24B120F1536IM48-B

EFR32MG24B120F1536IM48-B概述

    EFR32MG24 Wireless SoC 家族技术手册

    产品简介


    EFR32MG24 是一系列适用于物联网无线连接的单芯片系统(SoC),特别是针对采用Matter、OpenThread和Zigbee协议的mesh网络。EFR32MG24系列集成了高性能32位ARM Cortex®-M33内核、AI/ML硬件加速器和Secure Vault,使其成为制造安全、健壮且节能的智能设备的理想选择。这些设备具有广泛的适用性,包括智能家居(如网关、传感器、开关、门锁、智能插头)、照明系统(如LED灯泡、灯具)和建筑自动化(如网关、传感器、开关、位置服务)等。

    技术参数


    - 内核与内存
    - 32位ARM Cortex®-M33核心,最高运行频率78 MHz
    - 最高达1536 KB闪存和256 KB RAM
    - 射频性能
    - 高性能无线电,最大输出功率可达+19.5 dBm
    - 灵敏度:-105.4 dBm(250 kbps O-QPSK DSSS)、-105.7 dBm(125 kbps GFSK)、-97.6 dBm(1 Mbps GFSK)、-94.8 dBm(2 Mbps GFSK)
    - 发射电流:4.4 mA(1 Mbps GFSK)、5 mA(0 dBm输出功率)、19.1 mA(10 dBm输出功率)、156.8 mA(19.5 dBm输出功率)
    - 电源管理
    - 活动模式下的最低功耗:33.4 μA/MHz(39.0 MHz时)
    - 深度睡眠模式下的电流:1.3 μA(16 KB RAM保留和RTC从LFRCO运行)
    - 工作环境
    - 工作电压范围:1.71 V至3.8 V
    - 工作温度范围:-40 °C至125 °C

    产品特点和优势


    EFR32MG24的最大优势在于其高性能和低功耗。ARM Cortex®-M33处理器支持浮点运算和数字信号处理,为复杂的计算任务提供了强大的处理能力。此外,集成的AI/ML硬件加速器和Secure Vault功能使该SoC能够满足各种复杂应用的需求,特别是在安全性和能效方面表现出色。

    应用案例和使用建议


    - 智能家居网关和传感器:利用高灵敏度和低功耗的特点,EFR32MG24可以用于智能家居网关和传感器的开发。建议将该SoC与蓝牙低功耗和Zigbee等协议结合使用,以实现更广泛的互操作性。
    - 建筑自动化系统:在建筑自动化系统中,EFR32MG24可用于控制和监测系统,例如照明和位置服务。建议通过外部接口(如GPIO和UART)与外部传感器和其他设备进行通信。

    兼容性和支持


    EFR32MG24具有广泛的兼容性,支持多种协议,包括Matter、OpenThread、Zigbee、蓝牙低能耗(BLE 5.3)和蓝牙Mesh等。此外,厂商提供详细的技术文档和支持服务,帮助用户快速上手和解决问题。

    常见问题与解决方案


    1. 如何降低功耗?
    - 可以通过调整电压等级和减少无线电活动时间来降低功耗。
    2. 如何提高通信稳定性?
    - 确保天线连接正确且匹配良好,同时调整射频设置以优化接收灵敏度。
    3. 如何提高安全性?
    - 利用Secure Vault和硬件加密加速功能,确保数据传输的安全性和完整性。

    总结和推荐


    综上所述,EFR32MG24是一款功能强大、高效节能的无线SoC,特别适合于物联网设备和需要高性能及安全性的应用场景。凭借其强大的处理能力和广泛的接口支持,推荐用于智能家居、建筑自动化和工业物联网等领域。建议在使用过程中充分参考技术手册,充分利用其丰富的特性和优化配置,以获得最佳性能。

EFR32MG24B120F1536IM48-B参数

参数
最大数据速率 2Mbps
典型输出功率 19.5dBm
最小工作供电电压 -
典型供电电流 -
接收机数量 -
典型灵敏度 94.8dBm
传输电流 -
最小工作频率 -
接口类型 ADC,GPIO,IrDA,I²C,I²S,SPI,UART
射频系列/标准 Bluetooth
调制方式 2FSK,2GFSK,DSSS,GMSK,MSK,O-QPSK
发送机数量 -
支持协议 -
最大工作频率 -
模块/芯片分类 -
最大工作供电电压 -
接收电流 4.4mA~5.1mA
安装方式 贴片安装
零件状态 在售
包装方式 托盘

EFR32MG24B120F1536IM48-B厂商介绍

Silicon Laboratories(简称SiLabs)是一家全球领先的半导体公司,专注于开发高性能、低功耗的模拟、混合信号和无线微控制器(MCU)产品。公司成立于1996年,总部位于美国德克萨斯州奥斯汀。

SiLabs的主要产品分为以下几类:
1. 微控制器(MCU):包括EFM32、EFR32等系列,广泛应用于物联网(IoT)、智能家居、工业控制等领域。
2. 无线产品:如Zigbee、Thread、Bluetooth、Wi-Fi等无线通信模块,用于智能设备间的无线连接。
3. 模拟和混合信号产品:包括电源管理、音频、接口等芯片,服务于消费电子、医疗、汽车等行业。
4. 开发工具和软件:提供开发板、调试器和软件工具,帮助客户快速开发和测试产品。

SiLabs的优势在于:
1. 高性能:产品具有高性能、低功耗的特点,满足各种严苛的应用需求。
2. 丰富的产品线:提供多种类型的芯片和解决方案,满足不同客户的需求。
3. 强大的技术支持:提供专业的技术支持和培训,帮助客户解决技术难题。
4. 快速响应市场:紧跟市场趋势,快速推出创新产品,满足客户需求。

EFR32MG24B120F1536IM48-B数据手册

厂牌 PDF简要描述 下载
SILICON LABORATORIES 无线收发芯片 SILICON LABORATORIES EFR32MG24B120F1536IM48-B EFR32MG24B120F1536IM48-B数据手册

EFR32MG24B120F1536IM48-B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 66.5881
10+ ¥ 59.6629
25+ ¥ 58.5975
50+ ¥ 58.5975
100+ ¥ 57.5321
250+ ¥ 57.5321
库存: 459
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 66.58
