WGM160P022KGA2

产品分类: 无线收发芯片
产品描述: 16dBm 141.3mA WiFi 36.6mA 802.11b/g/n 2.412GHz 3.6V 2.484GHz 72.2Mbps Ethernet,I²C,SPI,UART,USART,USB 141.3mA 96dBm 3V SMD-55P 贴片安装 23.8mm*14.6mm*2.2mm
供应商型号: SYE-WGM160P022KGA2
供应商: 海外现货
标准整包数: 1

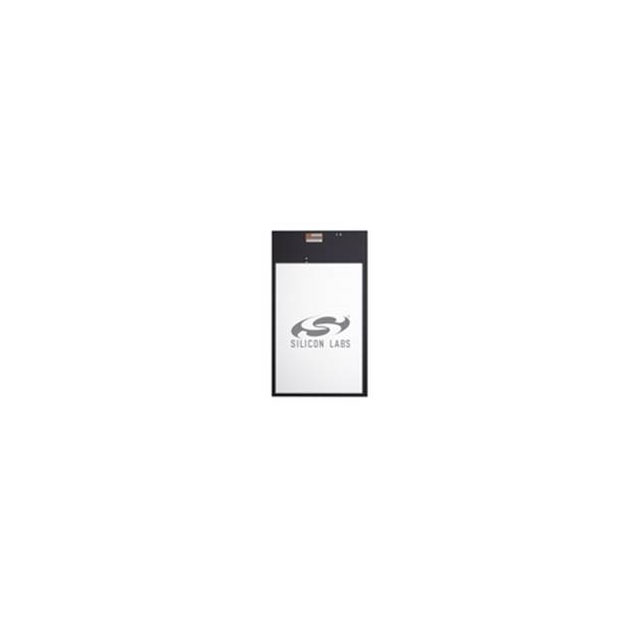

SILICON LABORATORIES 无线收发芯片 WGM160P022KGA2

WGM160P022KGA2概述

    WGM160P Wi-Fi® Module Data Sheet

    1. 产品简介


    WGM160P Wi-Fi® 模块是一款专为物联网(IoT)应用设计的超低功耗独立式Wi-Fi模块。它集成了802.11b/g/n无线射频、内置天线、认证、微控制器、Wi-Fi和IP堆栈、HTTP服务器以及多种协议(如TCP和UDP)。此外,WGM160P能够同时充当Wi-Fi客户端和接入点,提供用户友好的设备配置方式。模块还支持嵌套系统处理器(NCP)模式,允许客户主机控制器专注于处理应用任务。
    主要功能与应用领域:
    - 高性能Wi-Fi连接,适用于复杂电磁干扰环境。
    - 超低功耗,适合便携式和电池供电设备。
    - 支持多种协议和接口,可集成于各类IoT设备。
    - 内置安全机制,确保数据传输的安全性。
    - 适用范围广,涵盖智能家居、工业自动化等多个领域。

    2. 技术参数


    关键性能指标:
    - 无线电特性:
    - 内置天线(可选)
    - 发射功率:+16 dBm
    - 接收灵敏度:-95.5 dBm
    - 卓越的阻塞性能
    - Wi-Fi特性:
    - 支持标准:802.11b/g/n
    - 最大比特率:72.2 Mbps
    - Wi-Fi安全性:WPA2/WPA个人
    - STA模式
    - SoftAP模式
    - 电气特性:
    - 工作电压:3.0V 至 3.6V
    - 工作温度范围:-40°C至+85°C
    - 认证:
    - Wi-Fi联盟认证(待审核)
    - 模块认证:CE、FCC、ISED、KC(待审核)、日本(待审核)
    - 其他特性:
    - 端到端安全
    - 内置10/100以太网支持
    - 支持Gecko OS软件
    - 尺寸:23.8mm x 14.2mm x 2.3mm

    3. 产品特点和优势


    独特功能和优势:
    - 卓越的RF性能: WGM160P具备优秀的RF性能,可在复杂的电磁干扰环境中可靠运行。
    - 超低功耗: 模块具有低功耗模式,有助于延长设备续航时间。
    - 高集成度: 内置天线和多种协议栈,简化了设计流程。
    - 灵活性强: 可配置为Wi-Fi客户端或接入点,也可作为网络处理器,提供了极大的灵活性。
    - 安全性高: 提供端到端安全机制,确保数据传输安全。
    - 支持多协议共存: 支持蓝牙、Zigbee和Thread等多协议共存。

    4. 应用案例和使用建议


    应用场景及使用建议:
    - 智能家居: 在智能家居场景中,WGM160P可用于连接各种智能设备,实现远程控制和数据采集。
    - 工业自动化: 在工业环境中,WGM160P可以用于设备状态监控和远程管理。
    - 医疗设备: 医疗设备需要严格的安全性和可靠性,WGM160P符合这些要求,可以用于远程监测患者状况。
    使用建议:
    - 硬件设计: 设计时需考虑外部天线的选择和匹配,以达到最佳性能。
    - 固件开发: 利用Gecko OS简化开发过程,提高开发效率。
    - 性能优化: 根据实际应用需求,合理选择功耗模式,平衡性能和功耗。

    5. 兼容性和支持


    兼容性:
    - WGM160P模块可与其他标准设备兼容,例如:蓝牙、Zigbee、Thread等。
    - 支持不同类型的外部天线,满足多样化应用需求。
    支持和服务:
    - Silicon Labs提供全面的技术支持和文档资源。
    - 通过Simplicity Studio平台,用户可以方便地获取开发工具、库文件和示例代码。

    6. 常见问题与解决方案


    常见问题及解决方案:
    - 问题1:模块无法正常启动。
    - 解决方法: 检查电源连接是否正确,确认VCC引脚电压在3.0V至3.6V之间。
    - 问题2:Wi-Fi连接不稳定。
    - 解决方法: 检查天线连接是否牢固,尝试更换天线并重新配置。
    - 问题3:数据传输速率较低。
    - 解决方法: 检查是否启用了最大发射功率设置,调整天线方向以改善信号质量。

    7. 总结和推荐


    总结:
    WGM160P是一款高性能、低功耗的Wi-Fi模块,适用于广泛的IoT应用。其卓越的RF性能、灵活的配置能力和丰富的功能使其成为理想的选择。SiLabs提供的技术支持和文档资源也为开发者带来了便利。
    推荐:
    强烈推荐使用WGM160P模块进行IoT项目的开发。其广泛的应用范围和强大的功能使其成为连接设备的理想选择。

WGM160P022KGA2参数

参数
接收电流 36.6mA
调制方式 -
发送机数量 -
典型输出功率 16dBm
接收机数量 -
典型灵敏度 96dBm
射频系列/标准 WiFi
典型供电电流 141.3mA
最大数据速率 72.2Mbps
模块/芯片分类 -
传输电流 141.3mA
最大工作频率 2.484GHz
最小工作频率 2.412GHz
最大工作供电电压 3.6V
支持协议 802.11b/g/n
最小工作供电电压 3V
接口类型 Ethernet,I²C,SPI,UART,USART,USB
长*宽*高 23.8mm*14.6mm*2.2mm
通用封装 SMD-55P
安装方式 贴片安装
零件状态 在售

WGM160P022KGA2厂商介绍

Silicon Laboratories(简称SiLabs)是一家全球领先的半导体公司,专注于开发高性能、低功耗的模拟、混合信号和无线微控制器(MCU)产品。公司成立于1996年,总部位于美国德克萨斯州奥斯汀。

SiLabs的主要产品分为以下几类:
1. 微控制器(MCU):包括EFM32、EFR32等系列,广泛应用于物联网(IoT)、智能家居、工业控制等领域。
2. 无线产品:如Zigbee、Thread、Bluetooth、Wi-Fi等无线通信模块,用于智能设备间的无线连接。
3. 模拟和混合信号产品:包括电源管理、音频、接口等芯片,服务于消费电子、医疗、汽车等行业。
4. 开发工具和软件:提供开发板、调试器和软件工具,帮助客户快速开发和测试产品。

SiLabs的优势在于:
1. 高性能:产品具有高性能、低功耗的特点,满足各种严苛的应用需求。
2. 丰富的产品线:提供多种类型的芯片和解决方案,满足不同客户的需求。
3. 强大的技术支持:提供专业的技术支持和培训,帮助客户解决技术难题。
4. 快速响应市场:紧跟市场趋势,快速推出创新产品,满足客户需求。

WGM160P022KGA2数据手册

厂牌 PDF简要描述 下载
SILICON LABORATORIES 无线收发芯片 SILICON LABORATORIES WGM160P022KGA2 WGM160P022KGA2数据手册

WGM160P022KGA2封装设计

查看详情并下载
Symbol
Footprint
3D Model
