WF121-E-V2C

产品分类: 无线收发芯片
产品描述: 17dBm 127mA 802.11 b/g/n 11 Mb/s,54 Mb/s,72.2 Mb/s Ethernet,GPIO,I²C,SPI,UART,USB 143mA 贴片安装 26.2mm*15.4mm*2.1mm
供应商型号: 336-4957-ND
供应商: Digi-Key
标准整包数: 1

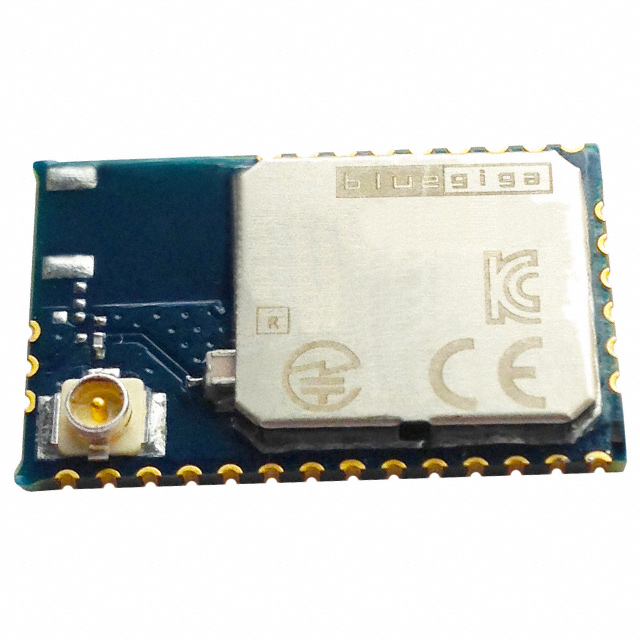

SILICON LABORATORIES 无线收发芯片 WF121-E-V2C

WF121-E-V2C概述

    WF121 Wi-Fi Module Technical Overview

    1. 产品简介


    WF121是一款集成化的2.4GHz 802.11 b/g/n无线模块,内置32位微控制器(MCU),适用于需要简单、低成本且低功耗无线TCP/IP连接的应用场合。它通过集成的Wi-Fi射频和强大的微处理器,为物联网应用提供了高速的数据传输和低延迟处理能力。WF121模块不仅简化了设计流程,还能降低总体成本,使得开发人员可以专注于应用软件的开发,而非硬件细节。

    2. 技术参数


    - 供电电压:3.3V(范围2.3V到3.6V)
    - 微控制器:Microchip PIC32系列32位MIPS M4K核心,运行频率80 MHz
    - 存储容量:Flash 512 kB,RAM 128 kB
    - 无线性能:
    - 发射功率:+17 dBm
    - 接收灵敏度:-97 dBm
    - 接口:
    - 主机接口:20 Mbps UART、USB on-the-go、SPI
    - 外设接口:GPIO、AIO、定时器、I2C、SPI、UART、以太网
    - 工作温度范围:-40°C至+85°C
    - 认证:CE、FCC和IC认证

    3. 产品特点和优势


    - 高度集成:集成了802.11 b/g/n无线电、天线和单电源供电,显著降低了硬件设计的复杂性。
    - 灵活的编程选项:支持使用BGScript脚本语言或ANSI C语言进行嵌入式应用开发。
    - 低功耗:在客户端模式下,自动管理RF电路的开启时间,降低空闲状态下的功耗。
    - 优秀的无线性能:高发射功率和高接收灵敏度确保了可靠的通信质量。
    - 丰富的外设接口:提供多种通用输入输出接口,便于与其他外设进行连接。
    - 完全认证:符合CE、FCC和IC标准,确保产品可以在全球范围内销售。

    4. 应用案例和使用建议


    WF121广泛应用于各类嵌入式系统中,例如POS终端、无线摄像头、便携导航设备和医疗传感器等。对于需要进行无线数据传输的应用,WF121是理想的选择。以下是一些建议:
    - POS终端:可利用其快速的数据处理能力和高接收灵敏度,提高交易处理速度。
    - 无线摄像头:由于其低功耗和长距离传输特性,适合在户外环境中使用。
    - 医疗传感器:可以实现稳定的数据采集和传输,特别是在移动医疗设备中。
    为了进一步优化WF121的性能,建议开发人员根据具体应用需求选择合适的供电方式,并合理配置电源管理策略以确保最佳的工作效率。

    5. 兼容性和支持


    WF121模块可以轻松地与其他外设和外部微控制器连接,其丰富的接口支持多种通信协议。此外,Bluegiga Technologies提供详尽的技术文档和支持服务,包括开发工具、参考资料和客户支持渠道,确保用户能够顺利开发并部署相关应用。

    6. 常见问题与解决方案


    1. Q:WF121模块的最大电流消耗是多少?
    - A:模块的最大电流消耗为350 mA,但在正常工作条件下,平均电流消耗远低于此值。
    2. Q:如何实现WF121的复位操作?
    - A:可以通过MCLR引脚(低电平有效)进行复位,或者利用系统上电、内部过压保护器和看门狗定时器进行复位。
    3. Q:WF121的存储容量是多少?
    - A:WF121配备512 kB Flash存储器和128 kB RAM。

    7. 总结和推荐


    综上所述,WF121 Wi-Fi模块凭借其高度集成化、低功耗和丰富的接口功能,成为了嵌入式应用的理想选择。无论是需要快速部署的物联网项目,还是需要高效数据处理的小型手持设备,WF121都能提供出色的性能支持。强烈推荐给希望在有限资源条件下实现强大无线连接能力的开发人员。

WF121-E-V2C参数

参数
支持协议 802.11 b/g/n
最大数据速率 11 Mb/s,54 Mb/s,72.2 Mb/s
传输电流 -
最小工作供电电压 -
接收机数量 -
最小工作频率 -
发送机数量 -
接收电流 127mA
典型供电电流 143mA
调制方式 -
典型输出功率 17dBm
射频系列/标准 -
最大工作频率 -
最大工作供电电压 -
接口类型 Ethernet,GPIO,I²C,SPI,UART,USB
模块/芯片分类 -
典型灵敏度 -
长*宽*高 26.2mm*15.4mm*2.1mm
安装方式 贴片安装
零件状态 停产

WF121-E-V2C厂商介绍

Silicon Laboratories(简称SiLabs)是一家全球领先的半导体公司,专注于开发高性能、低功耗的模拟、混合信号和无线微控制器(MCU)产品。公司成立于1996年,总部位于美国德克萨斯州奥斯汀。

SiLabs的主要产品分为以下几类:
1. 微控制器(MCU):包括EFM32、EFR32等系列,广泛应用于物联网(IoT)、智能家居、工业控制等领域。
2. 无线产品:如Zigbee、Thread、Bluetooth、Wi-Fi等无线通信模块,用于智能设备间的无线连接。
3. 模拟和混合信号产品:包括电源管理、音频、接口等芯片,服务于消费电子、医疗、汽车等行业。
4. 开发工具和软件:提供开发板、调试器和软件工具,帮助客户快速开发和测试产品。

SiLabs的优势在于:
1. 高性能:产品具有高性能、低功耗的特点,满足各种严苛的应用需求。
2. 丰富的产品线:提供多种类型的芯片和解决方案,满足不同客户的需求。
3. 强大的技术支持:提供专业的技术支持和培训,帮助客户解决技术难题。
4. 快速响应市场:紧跟市场趋势,快速推出创新产品,满足客户需求。

WF121-E-V2C数据手册

厂牌 PDF简要描述 下载
SILICON LABORATORIES 无线收发芯片 SILICON LABORATORIES WF121-E-V2C WF121-E-V2C数据手册

WF121-E-V2C封装设计

查看详情并下载
Symbol
Footprint
3D Model
