首页  >  产品百科  >  EM357-ZRT

EM357-ZRT

产品分类: 无线收发芯片
产品描述: Silicon Labs Zigbee SOC, QFN封装, 48针, 用于楼宇自动化和控制,一般 Zigbee 无线传感器网络,家庭自动化和控制,安全和监控,智能能量, 32 bit ARM Cortex M3
供应商型号: EM357-ZRT-ND
供应商: Digi-Key
标准整包数: 1

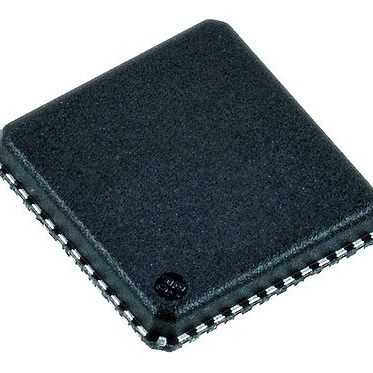

SILICON LABORATORIES 无线收发芯片 EM357-ZRT

EM357-ZRT概述

    # 高性能集成式ZigBee/802.15.4系统级芯片:EM351/EM357

    产品简介


    EM351/EM357是Silicon Laboratories公司推出的高性能集成式ZigBee/802.15.4系统级芯片(SoC)。这款芯片集成了一个强大的32位ARM® Cortex-M3处理器、2.4GHz IEEE 802.15.4-2003收发器和下层介质访问控制(MAC)模块,适用于无线通信领域。产品提供128kB或192kB的闪存以及12kB的RAM,并配备了AES128加密加速器,能够满足对安全性要求较高的应用场景。此外,EM351/EM357还具有灵活的模数转换器(ADC)、通用异步收发传输器(UART)、串行外设接口(SPI)、双线接口(TWI)及通用定时器等功能模块,广泛应用于物联网(IoT)、智能家居、工业自动化等领域。

    技术参数


    以下是EM351/EM357的技术规格:
    | 参数 | 值 |

    | 处理器 | ARM® Cortex-M3 |
    | 内核频率 | 6, 12, 或24 MHz |
    | 闪存 | 128kB/192kB |
    | RAM | 12kB |
    | 接收电流(含CPU) | 26mA |
    | 发射电流(含CPU,+3dBm) | 31mA |
    | 深度睡眠电流 | 400nA(无睡眠计时器) / 800nA(有睡眠计时器) |
    | 接收灵敏度 | –100 dBm 至 –102 dBm |
    | 输出功率 | +3 dBm 至 +8 dBm |
    | 工作电压范围 | 2.1–3.6 V |
    | 封装尺寸 | 7x7 mm²,48引脚QFN封装 |

    产品特点和优势


    EM351/EM357的主要特点和优势如下:
    - 高性能处理器:采用ARM® Cortex-M3内核,具有高效的Thumb-2指令集和领先的32位处理性能。
    - 低功耗设计:深度睡眠模式下的电流消耗极低,有助于延长电池寿命。
    - 卓越的RF性能:具备优秀的接收灵敏度和链路预算,支持Wi-Fi和蓝牙共存。
    - 灵活的应用适配:支持多种通信协议,可通过配置实现不同的应用场景需求。

    应用案例和使用建议


    EM351/EM357适用于各种无线传感器网络和智能设备。例如,在智能家居中可用作网关节点,负责收集和转发数据;在工业自动化领域可作为远程监控设备的一部分。对于初次使用者,建议根据官方参考设计进行硬件布局,确保信号完整性并避免潜在干扰源。同时,应定期检查电源稳定性以防止因电压波动导致的系统故障。

    兼容性和支持


    EM351/EM357与多种外部元件兼容,如晶振、功率放大器等。Silicon Laboratories提供了详尽的技术文档和支持服务,包括在线论坛和技术热线,帮助开发者解决开发过程中遇到的问题。

    常见问题与解决方案


    以下是一些常见的问题及其解决方法:
    1. 问题:设备无法正常启动
    - 解决方案:检查电源供应是否符合要求,并确认所有必要的外围设备均已正确连接。
    2. 问题:接收信号质量差
    - 解决方案:调整天线方向或将滤波电路优化,提高信噪比。

    总结和推荐


    综上所述,EM351/EM357是一款功能强大且易于使用的无线通信解决方案。它不仅提供了出色的性能表现,而且在能效方面也有显著进步。因此,我们强烈推荐此产品给需要高效无线通信功能的企业和个人用户。如果您正在寻找一款可靠且经济实惠的无线通信芯片,那么EM351/EM357将是您的理想选择。

EM357-ZRT参数

参数
调制方式 O-QPSK
传输电流 21.5mA~43.5mA
最大数据速率 5Mbps
接收机数量 -
典型输出功率 8dBm
接口类型 I²C,JTAG,SPI,UART
最小工作供电电压 2.1V
射频系列/标准 802.15.4
典型供电电流 31mA
典型灵敏度 102dBm
发送机数量 -
模块/芯片分类 -
最大工作频率 -
接收电流 22mA~28.5mA
支持协议 Zigbee
最大工作供电电压 3.6V
最小工作频率 -
长*宽*高 7mm*7mm*1mm
通用封装 QFN-48
安装方式 贴片安装
零件状态 新设计不推荐
包装方式 托盘

EM357-ZRT厂商介绍

Silicon Laboratories(简称SiLabs)是一家全球领先的半导体公司,专注于开发高性能、低功耗的模拟、混合信号和无线微控制器(MCU)产品。公司成立于1996年,总部位于美国德克萨斯州奥斯汀。

SiLabs的主要产品分为以下几类:
1. 微控制器(MCU):包括EFM32、EFR32等系列,广泛应用于物联网(IoT)、智能家居、工业控制等领域。
2. 无线产品:如Zigbee、Thread、Bluetooth、Wi-Fi等无线通信模块,用于智能设备间的无线连接。
3. 模拟和混合信号产品:包括电源管理、音频、接口等芯片,服务于消费电子、医疗、汽车等行业。
4. 开发工具和软件:提供开发板、调试器和软件工具,帮助客户快速开发和测试产品。

SiLabs的优势在于:
1. 高性能:产品具有高性能、低功耗的特点,满足各种严苛的应用需求。
2. 丰富的产品线:提供多种类型的芯片和解决方案,满足不同客户的需求。
3. 强大的技术支持:提供专业的技术支持和培训,帮助客户解决技术难题。
4. 快速响应市场:紧跟市场趋势,快速推出创新产品,满足客户需求。

EM357-ZRT数据手册

厂牌 PDF简要描述 下载
SILICON LABORATORIES 无线收发芯片 SILICON LABORATORIES EM357-ZRT EM357-ZRT数据手册

EM357-ZRT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 10.235 ¥ 86.4858
库存: 46
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 86.48
