首页  >  产品百科  >  EFR32FG12P232F1024GM48-CR

EFR32FG12P232F1024GM48-CR

产品分类: 无线收发芯片
产品描述: 20dBm 10.8mA 2FSK,2GFSK,4FSK,4GFSK,ASK,BPSK,DBPSK,DSSS,GFSK,GMSK,MSK,OOK,OQPSK 2Mbps I²C,I²S,SPI,UART 8.5mA 95dBm QFN-48 贴片安装 7mm*7mm*850μm
供应商型号: 336-EFR32FG12P232F1024GM48-CRTR-ND
供应商: Digi-Key
标准整包数: 1

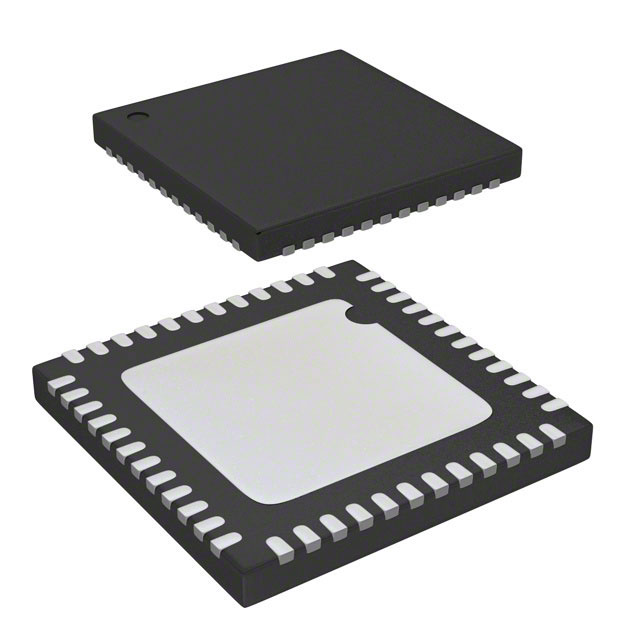

SILICON LABORATORIES 无线收发芯片 EFR32FG12P232F1024GM48-CR

EFR32FG12P232F1024GM48-CR概述

    EFR32FG12 Gecko Proprietary Protocol SoC Family Data Sheet

    1. 产品简介


    EFR32FG12 Gecko Proprietary Protocol SoC(系统级芯片) 是Silicon Labs(芯科科技)推出的Wireless Gecko产品家族的一部分。该系列芯片专为物联网(IoT)设备设计,能够实现高效的专有协议网络通信。通过单芯片解决方案,这些设备提供了业界领先的能源效率、超快唤醒时间、可扩展的功率放大器、集成巴伦及无折衷的MCU(微控制器单元)功能。
    主要功能与应用领域:
    - 主要功能:高性能32位ARM® Cortex®-M4内核,高达40 MHz的操作频率,大容量存储(高达1 MB闪存和256 kB RAM),并集成了多种外设。
    - 应用领域:智能家居与楼宇自动化、安防、计量、电子货架标签、工业自动化、商业零售照明与传感等领域。

    2. 技术参数


    以下是EFR32FG12 SoC的主要技术规格:
    | 参数 | 描述 |

    | 内核 | 32位ARM® Cortex®-M4,最高40 MHz |
    | 存储 | 最高1024 KB闪存,256 KB RAM |
    | 射频 | 2.4 GHz和Sub-GHz双频段射频 |
    | 输出功率 | 2.4 GHz:最高19 dBm
    Sub-GHz:最高20 dBm |
    | 接收灵敏度 | 2.4 GHz:-94.8 dBm至-126.2 dBm
    Sub-GHz:-107.4 dBm至-120.6 dBm |
    | 功耗 | 活动模式:70 μA/MHz
    深度睡眠模式:1.5 μA |
    | 工作温度范围 | 标准:-40 °C 至 85 °C
    扩展:-40 °C 至 125 °C |

    3. 产品特点和优势


    EFR32FG12 SoC具备以下独特功能和优势:
    - 低功耗:采用先进的能源管理技术,确保电池寿命更长。
    - 高性能:强大的ARM Cortex-M4内核支持高效信号处理。
    - 丰富的外设:集成多种外设,如ADC、DAC、定时器等,满足各种应用场景需求。
    - 广泛的应用兼容性:适用于广泛的IoT应用领域,如智能家居、工业自动化等。

    4. 应用案例和使用建议


    应用案例:
    - 智能家居与楼宇自动化:可用于智能锁、温控器、照明控制等设备,实现远程控制与监控。
    - 工业自动化:在工厂环境中,用于传感器节点的连接,实现生产流程的实时监测。
    使用建议:
    - 在设计智能家居系统时,考虑系统的能耗和安全性,选择合适的封装(如QFN48或BGA125)以满足空间和成本要求。
    - 在实施工业自动化项目时,需考虑恶劣环境下的耐用性,选择扩展温度范围的型号。

    5. 兼容性和支持


    EFR32FG12 SoC具有良好的兼容性,可与其他电子元器件和设备配合使用。此外,Silicon Labs提供全面的技术支持和维护服务,确保用户能够顺利部署和维护系统。

    6. 常见问题与解决方案


    问题1:如何优化系统的功耗?
    - 解决方案:合理配置外设的电源模式,启用低功耗模式(如EM2深度睡眠模式),并充分利用节能外设,如低功耗定时器(LETIMER)。
    问题2:如何提升接收灵敏度?
    - 解决方案:优化天线匹配网络设计,减少射频前端的噪声,增强接收灵敏度。

    7. 总结和推荐


    总结:EFR32FG12 SoC凭借其卓越的性能、低功耗、丰富外设和广泛的应用兼容性,成为物联网设备开发的理想选择。无论是智能家居、工业自动化还是商业零售,这款SoC都能提供稳定可靠的通信和控制功能。
    推荐:强烈推荐使用EFR32FG12 SoC进行物联网设备的设计与开发。其出色的表现和高度灵活性使其成为众多应用场景中的理想之选。

EFR32FG12P232F1024GM48-CR参数

参数
模块/芯片分类 -
典型供电电流 8.5mA
接口类型 I²C,I²S,SPI,UART
最小工作频率 -
典型输出功率 20dBm
射频系列/标准 -
最大工作频率 -
典型灵敏度 95dBm
调制方式 2FSK,2GFSK,4FSK,4GFSK,ASK,BPSK,DBPSK,DSSS,GFSK,GMSK,MSK,OOK,OQPSK
发送机数量 -
最小工作供电电压 -
最大工作供电电压 -
最大数据速率 2Mbps
传输电流 -
支持协议 -
接收电流 10.8mA
接收机数量 -
长*宽*高 7mm*7mm*850μm
通用封装 QFN-48
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

EFR32FG12P232F1024GM48-CR厂商介绍

Silicon Laboratories(简称SiLabs)是一家全球领先的半导体公司,专注于开发高性能、低功耗的模拟、混合信号和无线微控制器(MCU)产品。公司成立于1996年,总部位于美国德克萨斯州奥斯汀。

SiLabs的主要产品分为以下几类:
1. 微控制器(MCU):包括EFM32、EFR32等系列,广泛应用于物联网(IoT)、智能家居、工业控制等领域。
2. 无线产品:如Zigbee、Thread、Bluetooth、Wi-Fi等无线通信模块,用于智能设备间的无线连接。
3. 模拟和混合信号产品:包括电源管理、音频、接口等芯片,服务于消费电子、医疗、汽车等行业。
4. 开发工具和软件:提供开发板、调试器和软件工具,帮助客户快速开发和测试产品。

SiLabs的优势在于:
1. 高性能:产品具有高性能、低功耗的特点,满足各种严苛的应用需求。
2. 丰富的产品线:提供多种类型的芯片和解决方案,满足不同客户的需求。
3. 强大的技术支持:提供专业的技术支持和培训,帮助客户解决技术难题。
4. 快速响应市场:紧跟市场趋势,快速推出创新产品,满足客户需求。

EFR32FG12P232F1024GM48-CR数据手册

厂牌 PDF简要描述 下载
SILICON LABORATORIES 无线收发芯片 SILICON LABORATORIES EFR32FG12P232F1024GM48-CR EFR32FG12P232F1024GM48-CR数据手册

EFR32FG12P232F1024GM48-CR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ $ 7.891 ¥ 66.0378
库存: 7500
起订量: 2500 增量: 1
交货地:
最小起订量为:2500
合计: ¥ 165094.5
