首页  >  产品百科  >  ZGM130S037HGN2R

ZGM130S037HGN2R

产品分类: 无线收发芯片
产品描述: 13dBm General ISM < 1GHz 9.5mA~9.9mA 2FSK,GFSK 100Kbps ADC,GPIO,IrDA,I²C,I²S,PWM,SPI,UART 102.6dBm LGA 贴片安装 9mm*900cm*1.21mm
供应商型号: SYE-ZGM130S037HGN2R
供应商: 海外现货
标准整包数: 1

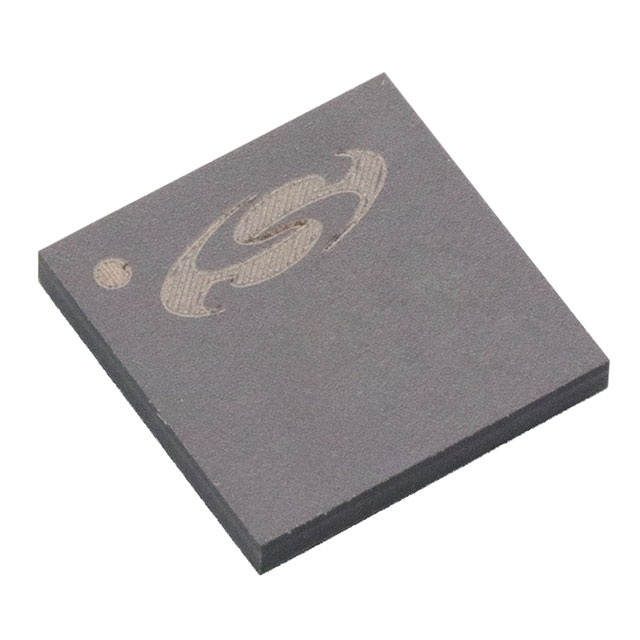

SILICON LABORATORIES 无线收发芯片 ZGM130S037HGN2R

ZGM130S037HGN2R概述

    ZGM130S Z-Wave 700 SiP Module Data Sheet

    1. 产品简介


    ZGM130S 是Silicon Labs(芯科科技)推出的一款完全集成的Z-Wave模块,旨在简化物联网(IoT)设备的开发。它专为低功耗智能家庭控制应用而设计,适用于诸如运动传感器、门窗传感器、访问控制、家用电器控制、楼宇自动化、能源管理、照明及安全网络等领域。其内置的Gecko低功耗技术,采用先进的节能方法和快速唤醒时间,可显著降低整体功耗并延长电池寿命。

    2. 技术参数


    - 无线发射功率: 最大可达14 dBm
    - 接收灵敏度: 100 kbps时为-103.9 dBm
    - 传输范围: 高达1英里
    - 接收电流: 100 kbps时为9.8 mA(GFSK, 868 MHz)
    - 发射电流: 14 dBm输出功率时为40.1 mA(912 MHz),0 dBm输出功率时为13.3 mA(908 MHz)
    - 超低功耗模式电流: 仅0.8 μA(EM4模式下128字节RAM保留及RTCC运行)
    - 处理器: 32位ARM Cortex-M4内核,主频39 MHz
    - 内存: 512 kB闪存(其中64 kB可供用户应用),64 kB RAM(其中8 kB可供用户应用)
    - 硬件加速器: 自主硬件加密加速器及随机数生成器
    - 接口: 支持多种串行接口(USART、低功耗UART、I2C等)
    - 电源电压范围: 1.8 V至3.8 V
    - 工作温度范围: -40°C至85°C
    - 封装尺寸: 9 × 9 × 1.21 mm

    3. 产品特点和优势


    - 高性能32位处理器: ZGM130S搭载了32位ARM Cortex-M4内核,主频39 MHz,适合信号处理应用。
    - 低功耗特性: 采用Gecko低功耗技术,具有多种节能模式,有效降低功耗。
    - 广泛的应用接口: 包含多种模拟和数字接口,支持各种传感器及通信需求。
    - 强大的加密功能: 内置自主硬件加密加速器及真随机数生成器,提供高级别数据安全性。
    - 广泛的适用性: 可应用于智能家居、安全、健康监测等多个领域。

    4. 应用案例和使用建议


    ZGM130S 模块可用于多种物联网应用场景,如智能门锁系统、智能家居网关、环境监测设备等。在使用时,应注意确保天线连接稳定,并合理设置功耗模式以延长设备续航。例如,在不进行数据传输时,可切换到EM2或EM3低功耗模式以节省电能。对于复杂的应用场景,可以通过编程方式调整各个外设的工作状态,实现更精细的功耗管理。

    5. 兼容性和支持


    ZGM130S 模块与其他Z-Wave标准兼容,可通过标准的I2C、USART、SPI接口与其他微控制器或传感器无缝对接。此外,Silicon Labs还提供了详尽的技术文档和支持资源,帮助开发者高效开发和调试应用。

    6. 常见问题与解决方案


    - 问题: 设备无法正常启动。
    - 解决方案: 检查电源连接是否正确,确保输入电压在1.8 V至3.8 V范围内。
    - 问题: 数据传输不稳定。
    - 解决方案: 调整发射功率和接收灵敏度配置,确保无线通信质量。
    - 问题: 设备进入休眠后唤醒困难。
    - 解决方案: 检查功耗模式配置,确保外围设备和内部寄存器处于正确状态。

    7. 总结和推荐


    ZGM130S Z-Wave 700 SiP模块凭借其高性能的32位处理器、低功耗特性、丰富的接口支持以及强大的加密功能,在物联网领域表现出色。无论是开发智能家居设备还是其他需要低功耗和高可靠性的应用场景,ZGM130S都是一个极佳的选择。强烈推荐使用此模块以实现便捷高效的物联网解决方案。
    通过上述详细介绍,我们可以看到ZGM130S是一款高度集成且性能卓越的Z-Wave模块,非常适合用于构建各类低功耗物联网设备。无论是从技术参数、产品特点还是实际应用方面,该模块都展示了其在市场上的强大竞争力和广泛的应用前景。

ZGM130S037HGN2R参数

参数
最大工作频率 -
最大数据速率 100Kbps
典型供电电流 -
模块/芯片分类 -
典型灵敏度 102.6dBm
接收电流 9.5mA~9.9mA
支持协议 -
最小工作供电电压 -
传输电流 -
最小工作频率 -
接口类型 ADC,GPIO,IrDA,I²C,I²S,PWM,SPI,UART
发送机数量 -
典型输出功率 13dBm
接收机数量 -
调制方式 2FSK,GFSK
最大工作供电电压 -
射频系列/标准 General ISM < 1GHz
长*宽*高 9mm*900cm*1.21mm
通用封装 LGA
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ZGM130S037HGN2R厂商介绍

Silicon Laboratories(简称SiLabs)是一家全球领先的半导体公司,专注于开发高性能、低功耗的模拟、混合信号和无线微控制器(MCU)产品。公司成立于1996年,总部位于美国德克萨斯州奥斯汀。

SiLabs的主要产品分为以下几类:
1. 微控制器(MCU):包括EFM32、EFR32等系列,广泛应用于物联网(IoT)、智能家居、工业控制等领域。
2. 无线产品:如Zigbee、Thread、Bluetooth、Wi-Fi等无线通信模块,用于智能设备间的无线连接。
3. 模拟和混合信号产品:包括电源管理、音频、接口等芯片,服务于消费电子、医疗、汽车等行业。
4. 开发工具和软件:提供开发板、调试器和软件工具,帮助客户快速开发和测试产品。

SiLabs的优势在于:
1. 高性能:产品具有高性能、低功耗的特点,满足各种严苛的应用需求。
2. 丰富的产品线:提供多种类型的芯片和解决方案,满足不同客户的需求。
3. 强大的技术支持:提供专业的技术支持和培训,帮助客户解决技术难题。
4. 快速响应市场:紧跟市场趋势,快速推出创新产品,满足客户需求。

ZGM130S037HGN2R数据手册

厂牌 PDF简要描述 下载
SILICON LABORATORIES 无线收发芯片 SILICON LABORATORIES ZGM130S037HGN2R ZGM130S037HGN2R数据手册

ZGM130S037HGN2R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 11.8916 ¥ 99.6516
1000+ $ 9.5728 ¥ 80.2201
库存: 72451
起订量: 26 增量: 2000
交货地:
最小起订量为:1
合计: ¥ 99.65
