WGM160PX22KGN2R

产品分类: 无线收发芯片
产品描述: 16dBm 141.3mA WiFi 36.6mA 802.11b/g/n 3.6V 72.2Mbps Ethernet,I²C,SPI,UART,USART,USB 141.3mA 96dBm 3V SMD-55P 贴片安装 23.8mm*14.2mm*2.3mm
供应商型号: SYE-WGM160PX22KGN2R
供应商: 海外现货
标准整包数: 1

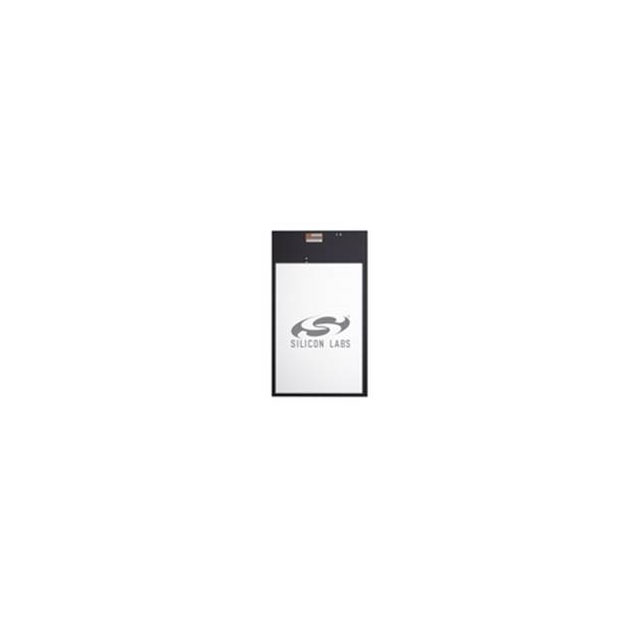

SILICON LABORATORIES 无线收发芯片 WGM160PX22KGN2R

WGM160PX22KGN2R概述

    # WGM160P Wi-Fi® Module Technical Overview

    1. 产品简介


    WGM160P是一款超低功耗独立式Wi-Fi模块,专为需要在嘈杂环境中实现卓越射频性能、低功耗、高安全性、集成客户应用及快速上市的应用而设计。它将WiFi技术与高效的微控制器结合,适合物联网(IoT)领域中的各种云连接应用。该模块集成了所有构建IoT Wi-Fi应用所需的必要元素,包括802.11b/g/n无线收发器、内置芯片天线、多种认证、微控制器、Wi-Fi和IP堆栈、HTTP服务器以及多种协议(如TCP和UDP),还支持外部2.4GHz收发器共存。
    主要功能
    - 支持Wi-Fi客户端和访问点同时运行(并发模式)
    - 内置完整的Wi-Fi和网络功能,无需外部主机控制即可运行客户应用程序
    - 提供灵活的硬件接口以适应广泛的应用需求
    应用领域
    WGM160P Wi-Fi模块适用于智能家居、工业自动化、消费电子产品和物联网设备等领域。

    2. 技术参数


    以下是WGM160P的主要技术规格:
    | 参数 | 值 |

    | 射频功率(TX) | +16 dBm |
    | 接收灵敏度(RX) | -95.5 dBm |
    | CPU内核 | 32位ARM® Cortex-M4 |
    | 内部闪存 | 2 MB |
    | 内部RAM | 512 kB |
    | 工作温度范围 | -40°C至+85°C |
    | 模块尺寸 | 23.8mm×14.2mm×2.3mm |
    | 认证 | Wi-Fi联盟认证、CE、FCC、ISED、KC |

    3. 产品特点和优势


    WGM160P具有以下显著特点和优势:
    1. 卓越的射频性能:在复杂的电磁环境中仍能保持稳定的通信质量。
    2. 超低功耗:适合电池供电的应用场景,延长设备使用寿命。
    3. 高安全性:支持WPA2/WPA个人级加密,确保数据传输安全。
    4. 灵活的硬件接口:提供丰富的外设接口,便于与其他设备集成。
    5. 模块化认证:通过了多项国际认证,简化了产品的市场准入流程。

    4. 应用案例和使用建议


    应用案例
    WGM160P被广泛应用于智能家居设备、智能照明系统、远程监控摄像头等场景。例如,在智能家居场景中,它可以作为中央控制器,协调多个Wi-Fi设备的通信。
    使用建议
    - 在设计过程中,需注意模块的天线布局以最大化信号接收能力。
    - 针对功耗敏感的应用,可以启用深度睡眠模式以降低能耗。
    - 考虑到其支持并发Wi-Fi客户端和AP模式的功能,建议合理规划网络拓扑结构以提高用户体验。

    5. 兼容性和支持


    WGM160P模块可与其他标准Wi-Fi设备无缝协作,并且提供了广泛的开发工具和支持服务。Silicon Labs提供了详细的文档资料和开发套件(如SLWSTK6121A无线开发套件),帮助开发者快速上手并完成项目。

    6. 常见问题与解决方案


    以下是一些常见的用户问题及其解决方法:
    1. 问题:模块无法正常启动。
    解决方案:检查电源电压是否在3.0V至3.6V之间,确保正确连接天线。
    2. 问题:连接中断频繁。
    解决方案:调整天线位置或更换更高增益的天线。
    3. 问题:模块进入休眠后无法唤醒。
    解决方案:确认电源管理设置是否正确,尝试复位模块。

    7. 总结和推荐


    WGM160P Wi-Fi模块凭借其强大的功能、可靠的性能以及易于集成的特点,在IoT行业中表现出色。它不仅满足了苛刻的环境要求,还能有效降低开发成本和时间。因此,我们强烈推荐该模块用于任何需要稳定无线连接的项目中。
    希望上述内容能为您提供全面的技术参考!如果您有任何疑问或需要进一步的帮助,请随时联系技术支持团队。

WGM160PX22KGN2R参数

参数
传输电流 141.3mA
最小工作供电电压 3V
最大数据速率 72.2Mbps
模块/芯片分类 -
接口类型 Ethernet,I²C,SPI,UART,USART,USB
调制方式 -
典型供电电流 141.3mA
最大工作供电电压 3.6V
接收电流 36.6mA
典型输出功率 16dBm
支持协议 802.11b/g/n
发送机数量 -
射频系列/标准 WiFi
最小工作频率 -
最大工作频率 -
接收机数量 -
典型灵敏度 96dBm
长*宽*高 23.8mm*14.2mm*2.3mm
通用封装 SMD-55P
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

WGM160PX22KGN2R厂商介绍

Silicon Laboratories(简称SiLabs)是一家全球领先的半导体公司,专注于开发高性能、低功耗的模拟、混合信号和无线微控制器(MCU)产品。公司成立于1996年,总部位于美国德克萨斯州奥斯汀。

SiLabs的主要产品分为以下几类:
1. 微控制器(MCU):包括EFM32、EFR32等系列,广泛应用于物联网(IoT)、智能家居、工业控制等领域。
2. 无线产品:如Zigbee、Thread、Bluetooth、Wi-Fi等无线通信模块,用于智能设备间的无线连接。
3. 模拟和混合信号产品:包括电源管理、音频、接口等芯片,服务于消费电子、医疗、汽车等行业。
4. 开发工具和软件:提供开发板、调试器和软件工具,帮助客户快速开发和测试产品。

SiLabs的优势在于:
1. 高性能:产品具有高性能、低功耗的特点,满足各种严苛的应用需求。
2. 丰富的产品线:提供多种类型的芯片和解决方案,满足不同客户的需求。
3. 强大的技术支持:提供专业的技术支持和培训,帮助客户解决技术难题。
4. 快速响应市场:紧跟市场趋势,快速推出创新产品,满足客户需求。

WGM160PX22KGN2R数据手册

厂牌 PDF简要描述 下载
SILICON LABORATORIES 无线收发芯片 SILICON LABORATORIES WGM160PX22KGN2R WGM160PX22KGN2R数据手册

WGM160PX22KGN2R封装设计

查看详情并下载
Symbol
Footprint
3D Model
