ZGM130S037HGN2

产品分类: 无线收发芯片
产品描述: Silicon Labs 射频收发器, 最高876MHz频带1频率, 64引脚, 表面贴装
供应商型号: 1964206
供应商: 海外现货
标准整包数: 2

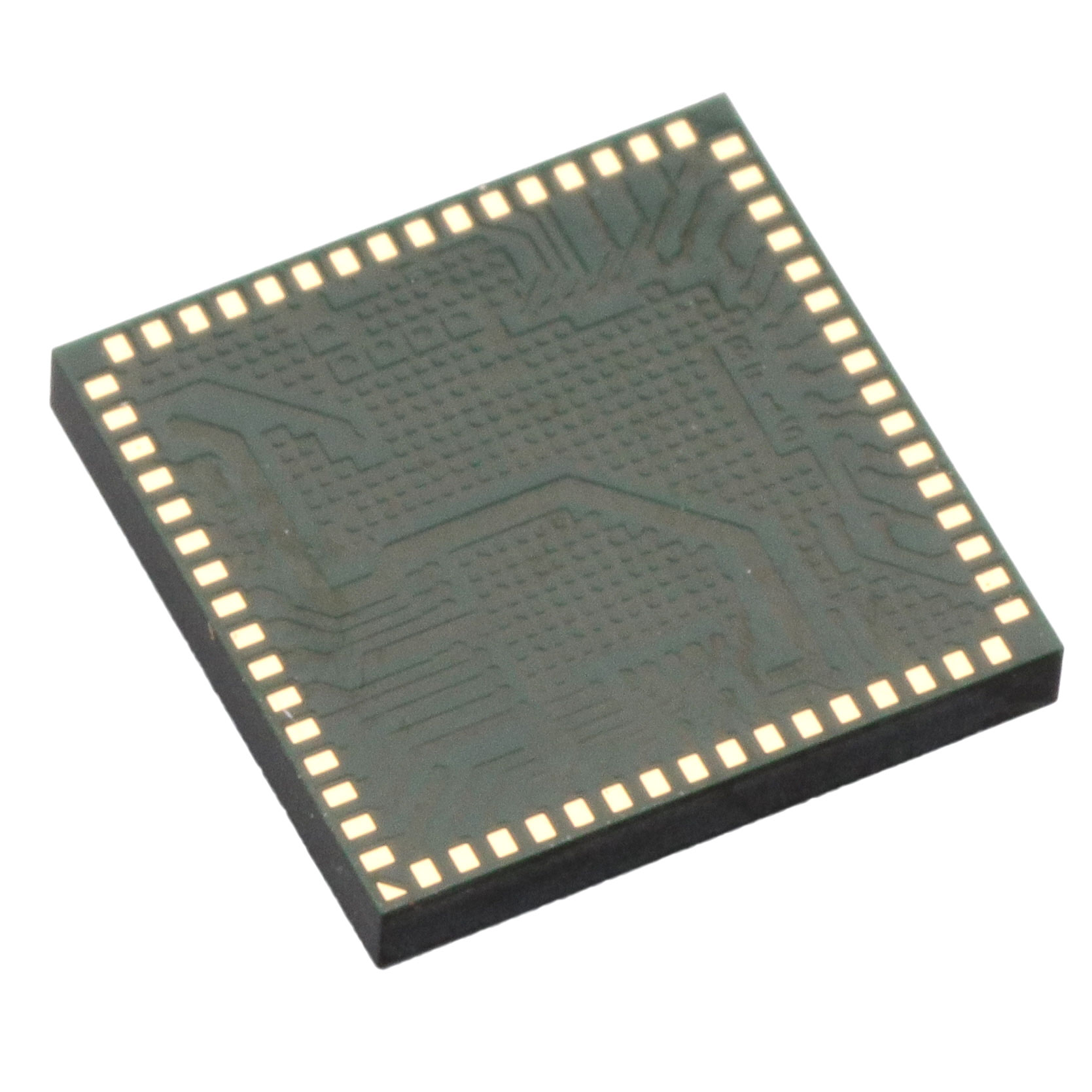

SILICON LABORATORIES 无线收发芯片 ZGM130S037HGN2

ZGM130S037HGN2概述

    ZGM130S Z-Wave 700 SiP Module Technical Overview

    1. 产品简介


    ZGM130S 是Silicon Labs(芯科科技)推出的一款集成式Z-Wave模块,适用于快速开发Z-Wave解决方案。它特别适合用于智能家庭控制应用程序,如运动传感器、门窗传感器、访问控制、家电控制、楼宇自动化、能源管理、照明和安全网络等领域。“物联网”中的各种应用场景都有它的用武之地。内置低功耗Gecko技术,该技术包含创新的低能耗技术、快速唤醒时间和节能模式,能显著减少整体功耗并延长电池寿命。模块内含一个原生的安全堆栈和一系列硬件外设,以实现先进的设备功能,并提供64KB的闪存供原始设备制造商(OEM)使用。

    2. 技术参数


    - TX功率:高达14 dBm
    - 接收灵敏度(@ 100 kbps):-103.9 dBm
    - 范围:最远可达1英里
    - 接收电流(@ 100 kbps,GFSK,868 MHz):9.8 mA
    - 发射电流(@ 0 dBm输出功率,908 MHz):13.3 mA
    - 休眠模式电流(EM4,128字节RAM保留和RTCC运行):0.8 μA
    - CPU:32位ARM® Cortex®-M4核心,运行频率为39 MHz
    - 存储容量:512 KB闪存(其中64 KB可供用户应用)
    - 内存:64 KB RAM(其中8 KB可供用户应用)
    - 外设:自主硬件加密加速器和随机数生成器、集成DC-DC转换器、强大的外围设备集、最多32个GPIO引脚
    - 宽温度范围:1.8 V至3.8 V单电源供电;-40 °C至85 °C工作温度
    - 尺寸:9 × 9 × 1.21 mm

    3. 产品特点和优势


    - 低功耗无线系统级芯片:集成了ARM® Cortex®-M4内核和高级安全特性,使得ZGM130S具有高效信号处理能力。
    - 嵌入式跟踪宏单元(ETM):支持高级调试功能,便于开发者进行更深层次的调试。
    - 广泛的外围设备:提供了一系列丰富的模拟和数字外围设备,包括12位1 MSPS SAR模数转换器(ADC)、两个模拟比较器(ACMP)、两个数字到模拟转换器(VDAC)、三个运算放大器(Opamp)等。
    - 卓越的射频性能:具备高灵敏度、宽频率范围和良好的接收能力。
    - 安全性:支持互联网安全、硬件加密加速器和真随机数生成器(TRNG),确保数据传输安全可靠。

    4. 应用案例和使用建议


    ZGM130S模块广泛应用于智能家居、安全、照明、健康与保健、计量、楼宇自动化等领域。例如,在智能家庭中,可以将ZGM130S集成到门窗传感器中,实时监控家庭安全。在楼宇自动化中,它可以用于连接智能灯具,根据光照强度自动调节亮度。对于户外环境或低功耗需求较高的场合,建议采用低功耗模式,并通过外部SAW滤波器优化信号接收。

    5. 兼容性和支持


    ZGM130S模块与其他标准Z-Wave设备高度兼容,可以轻松接入现有Z-Wave网络。此外,Silicon Labs提供了详尽的技术文档和支持服务,包括详细的API指南和开发工具,有助于开发者加速产品开发进程。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法接收Z-Wave信号 | 检查天线接口连接是否正确,确认天线安装无误;尝试重启设备;更新固件。 |
    | 设备频繁进入休眠模式 | 检查电源管理设置,确保没有误将部分外设设为“禁用”状态;调整唤醒条件,防止误唤醒。 |
    | 存储容量不足 | 调整代码,减少不必要的数据存储;考虑升级到更高配置版本。 |

    7. 总结和推荐


    ZGM130S Z-Wave 700 SiP模块凭借其出色的射频性能、强大的处理能力和低功耗特性,成为智能家居和其他无线控制应用的理想选择。无论是在功耗管理、射频性能还是功能性方面,ZGM130S都展现出了卓越的优势。因此,我们强烈推荐开发人员在涉及智能互联设备的应用项目中选用ZGM130S模块。

ZGM130S037HGN2参数

参数
最大工作频率 -
传输电流 -
最大数据速率 100Kbps
射频系列/标准 General ISM < 1GHz
调制方式 2FSK,GFSK
接收机数量 -
支持协议 -
最小工作供电电压 1.8V
接口类型 ADC,GPIO,IrDA,I²C,I²S,PWM,SPI,UART
最小工作频率 -
模块/芯片分类 -
典型供电电流 -
最大工作供电电压 3.8V
发送机数量 -
接收电流 9.5mA~9.9mA
典型输出功率 13dBm
典型灵敏度 102.6dBm
长*宽*高 9mm*9mm*1.05mm
通用封装 LGA
安装方式 贴片安装
零件状态 在售
包装方式 托盘

ZGM130S037HGN2厂商介绍

Silicon Laboratories(简称SiLabs)是一家全球领先的半导体公司,专注于开发高性能、低功耗的模拟、混合信号和无线微控制器(MCU)产品。公司成立于1996年,总部位于美国德克萨斯州奥斯汀。

SiLabs的主要产品分为以下几类:
1. 微控制器(MCU):包括EFM32、EFR32等系列,广泛应用于物联网(IoT)、智能家居、工业控制等领域。
2. 无线产品:如Zigbee、Thread、Bluetooth、Wi-Fi等无线通信模块,用于智能设备间的无线连接。
3. 模拟和混合信号产品:包括电源管理、音频、接口等芯片,服务于消费电子、医疗、汽车等行业。
4. 开发工具和软件:提供开发板、调试器和软件工具,帮助客户快速开发和测试产品。

SiLabs的优势在于:
1. 高性能:产品具有高性能、低功耗的特点,满足各种严苛的应用需求。
2. 丰富的产品线:提供多种类型的芯片和解决方案,满足不同客户的需求。
3. 强大的技术支持:提供专业的技术支持和培训,帮助客户解决技术难题。
4. 快速响应市场:紧跟市场趋势,快速推出创新产品,满足客户需求。

ZGM130S037HGN2数据手册

厂牌 PDF简要描述 下载
SILICON LABORATORIES 无线收发芯片 SILICON LABORATORIES ZGM130S037HGN2 ZGM130S037HGN2数据手册

ZGM130S037HGN2封装设计

查看详情并下载
Symbol
Footprint
3D Model
