首页  >  产品百科  >  MGM12P32F1024GE-V2

MGM12P32F1024GE-V2

产品分类: 无线收发芯片
产品描述: 17dBm 10mA 802.15.4,Bluetooth 10.3mA 2-FSK,4-FSK,DSSS,GFSK,GMSK,O-QPSK 2.4GHz 3.8V 2.4835GHz 2Mbps I²C,SPI,UART 200mA 105dBm 1.8V 贴片安装 17.8mm*12.9mm*2.3mm
供应商型号: SYE-MGM12P32F1024GE-V2
供应商: 海外现货
标准整包数: 1

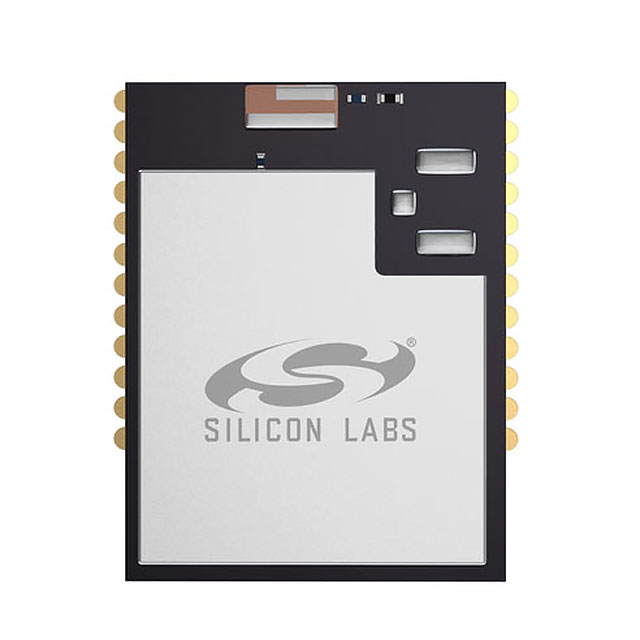

SILICON LABORATORIES 无线收发芯片 MGM12P32F1024GE-V2

MGM12P32F1024GE-V2概述

    # MGM12P Mighty Gecko Multi-Protocol Wireless Mesh Module Data Sheet

    1. 产品简介


    基本信息
    MGM12P Mighty Gecko 是一款集成化的多协议无线模块,基于Silicon Labs的EFR32MG12系统级芯片(SoC)。该模块集成了高效能的多协议无线SoC、经过验证的射频/天线设计及领先的无线软件栈,帮助开发人员快速构建无线Mesh网络解决方案。
    主要功能
    MGM12P支持多种协议(ZigBee、Thread、BLE和多协议)并提供灵活的硬件架构,适用于物联网设备、智能家居、照明控制、健康与健身设备、智能仪表、楼宇自动化和安全系统等多个领域。
    应用领域
    - 物联网设备
    - 智能家居
    - 照明系统
    - 健康与健身设备
    - 智能电表
    - 楼宇自动化与安全系统

    2. 技术参数


    | 参数名称 | 描述 | 值/范围 |
    |
    | 核心处理器 | 32位 ARM Cortex-M4 | 最高频率:38.4 MHz |
    | 内存 | 1 MB Flash, 256 kB RAM
    | 射频功率输出 | +17 dBm(集成天线),+10 dBm(外部天线)
    | 接收灵敏度 | -102 dBm至-105.7 dBm
    | 传输速率 | 支持1 Mbps 2GFSK与250 kbps O-QPSK
    | 工作电压范围 | 1.8V ~ 3.8V
    | 工作温度范围 | -40°C 至 85°C
    | 尺寸 | 12.9 x 17.8 x 2.3 mm

    3. 产品特点和优势


    独特功能
    1. 高集成度:集成了高性能SoC、天线设计及强大的无线软件栈,可大幅缩短产品开发周期。
    2. 多功能协议支持:同时支持ZigBee、Thread、BLE和多协议模式,满足多样化需求。
    3. 超低功耗:在深睡眠模式下,仅消耗2.62 µA电流,同时保持RAM和实时计时器运行。
    4. 出色的射频性能:灵敏度达到-105.7 dBm(最高),确保稳定的无线连接。
    5. 广泛的应用适配性:支持多种场景,包括消费电子、工业物联网和商业设备。
    市场竞争力
    - 高效能源管理机制降低了功耗,延长了设备续航时间。
    - 集成化设计减少外围电路复杂度,降低整体开发成本。
    - 提供灵活的天线选项,适用于不同的应用场景需求。

    4. 应用案例和使用建议


    示例应用
    1. 智能家居网关:利用ZigBee协议实现多个子设备间的无线通信。
    2. 楼宇自动化:通过Thread协议实现集中式智能照明控制。
    3. 工业物联网传感器节点:结合BLE协议远程监测工厂环境数据。
    使用建议
    - 在设计射频部分时,需严格遵循《布局指南》中的要求以确保天线效率和信号覆盖范围。
    - 开发过程中,利用“帧控制器”的数据跟踪功能进行调试,有助于加快问题定位速度。
    - 若需要更高安全性,可启用AES加密或真随机数生成器以增强系统防护能力。

    5. 兼容性和支持


    兼容性
    - 可与多种主控芯片通过SPI或UART接口无缝协作,方便移植到独立SoC架构设计中。
    - 支持多种协议堆栈,如ZigBee、Thread和BLE。
    支持与维护
    Silicon Labs为用户提供详尽的技术文档、开发工具以及在线技术支持,同时提供符合FCC、CE认证的成品模块,帮助开发者快速完成产品合规性测试。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 天线效率低于预期 | 重新检查PCB布局,确保阻抗匹配和合理设计。 |
    | 功耗高于预期 | 优化睡眠模式时长,调整电源配置。 |
    | 连接不稳定 | 调整发送功率,确认射频信号路径无干扰。 |

    7. 总结和推荐


    产品综合评估
    MGM12P Mighty Gecko是一款高性能、低功耗且多功能的无线Mesh模块,适合于各种物联网和智能家居应用场景。其高集成度和优秀的射频性能使其在市场上具备较强竞争力。
    是否推荐使用
    强烈推荐!
    - 优势:一体化设计减少开发复杂度,全面支持多种主流无线协议,适合快速原型开发和大规模生产。
    - 局限:对于极低功耗场景(<1 µA)可能稍显不足,但完全能满足绝大多数需求。
    总结来说,MGM12P是构建无线Mesh网络的理想选择,特别适用于需要快速部署和优化的项目。如果您正在寻找一款可靠、高效、兼容性强的模块解决方案,这款产品无疑值得考虑。
    注:IAR编译器许可是ZigBee和Thread软件开发的必要条件,同时建议搭配Mesh网络开发套件(SLWSTK6000A或SLWSTK6000B)使用。
    版权声明:本文基于Silicon Labs MGM12P数据手册编写,最终解释权归Silicon Labs所有。

MGM12P32F1024GE-V2参数

参数
射频系列/标准 802.15.4,Bluetooth
典型输出功率 17dBm
典型供电电流 200mA
调制方式 2-FSK,4-FSK,DSSS,GFSK,GMSK,O-QPSK
传输电流 10mA
典型灵敏度 105dBm
最小工作供电电压 1.8V
最小工作频率 2.4GHz
最大工作供电电压 3.8V
模块/芯片分类 -
接收电流 10.3mA
接口类型 I²C,SPI,UART
最大数据速率 2Mbps
最大工作频率 2.4835GHz
发送机数量 -
支持协议 -
接收机数量 -
长*宽*高 17.8mm*12.9mm*2.3mm
安装方式 贴片安装
应用等级 工业级
零件状态 停产

MGM12P32F1024GE-V2厂商介绍

Silicon Laboratories(简称SiLabs)是一家全球领先的半导体公司,专注于开发高性能、低功耗的模拟、混合信号和无线微控制器(MCU)产品。公司成立于1996年,总部位于美国德克萨斯州奥斯汀。

SiLabs的主要产品分为以下几类:
1. 微控制器(MCU):包括EFM32、EFR32等系列,广泛应用于物联网(IoT)、智能家居、工业控制等领域。
2. 无线产品:如Zigbee、Thread、Bluetooth、Wi-Fi等无线通信模块,用于智能设备间的无线连接。
3. 模拟和混合信号产品:包括电源管理、音频、接口等芯片,服务于消费电子、医疗、汽车等行业。
4. 开发工具和软件:提供开发板、调试器和软件工具,帮助客户快速开发和测试产品。

SiLabs的优势在于:
1. 高性能:产品具有高性能、低功耗的特点,满足各种严苛的应用需求。
2. 丰富的产品线:提供多种类型的芯片和解决方案,满足不同客户的需求。
3. 强大的技术支持:提供专业的技术支持和培训,帮助客户解决技术难题。
4. 快速响应市场:紧跟市场趋势,快速推出创新产品,满足客户需求。

MGM12P32F1024GE-V2数据手册

厂牌 PDF简要描述 下载
SILICON LABORATORIES 无线收发芯片 SILICON LABORATORIES MGM12P32F1024GE-V2 MGM12P32F1024GE-V2数据手册

MGM12P32F1024GE-V2封装设计

查看详情并下载
Symbol
Footprint
3D Model
